Соединение гидравлических
шлангов
Гидравлические шланги Great Plains имеют
концевые соединения с цветовой кодировкой, что
облегчает вам подключение шлангов к выходам
трактора. Шланги, подключаемые к одному
клапану трактора, помечены одним цветом.
Цвет
Гидравлическая функция
Черный
Подъем (2 шланга)
Зеленый
Сложить (2 шланга)
Красный Агрегат (2 шланга)
Опасно - жидкость под высоким давлением:
Сбрасывать давление перед отсоединением гидравлических
линий. Использовать лист бумаги или картон, А НЕ ЧАСТИ
ТЕЛА, чтобы проверить герметичность системы. Во
время работ на гидравлической системе надевайте
защитные очки и перчатки или щиток. Жидкость,
вытекающая под давлением, может обладать
достаточной силой для проникновения под кожу, что
приводит к серьезным травмам. Если происходит
несчастный случай, немедленно обратитесь к врачу,
компетентному в лечении травм такого типа. Работы на
гидравлической системе может выполнять только
обученный персонал!

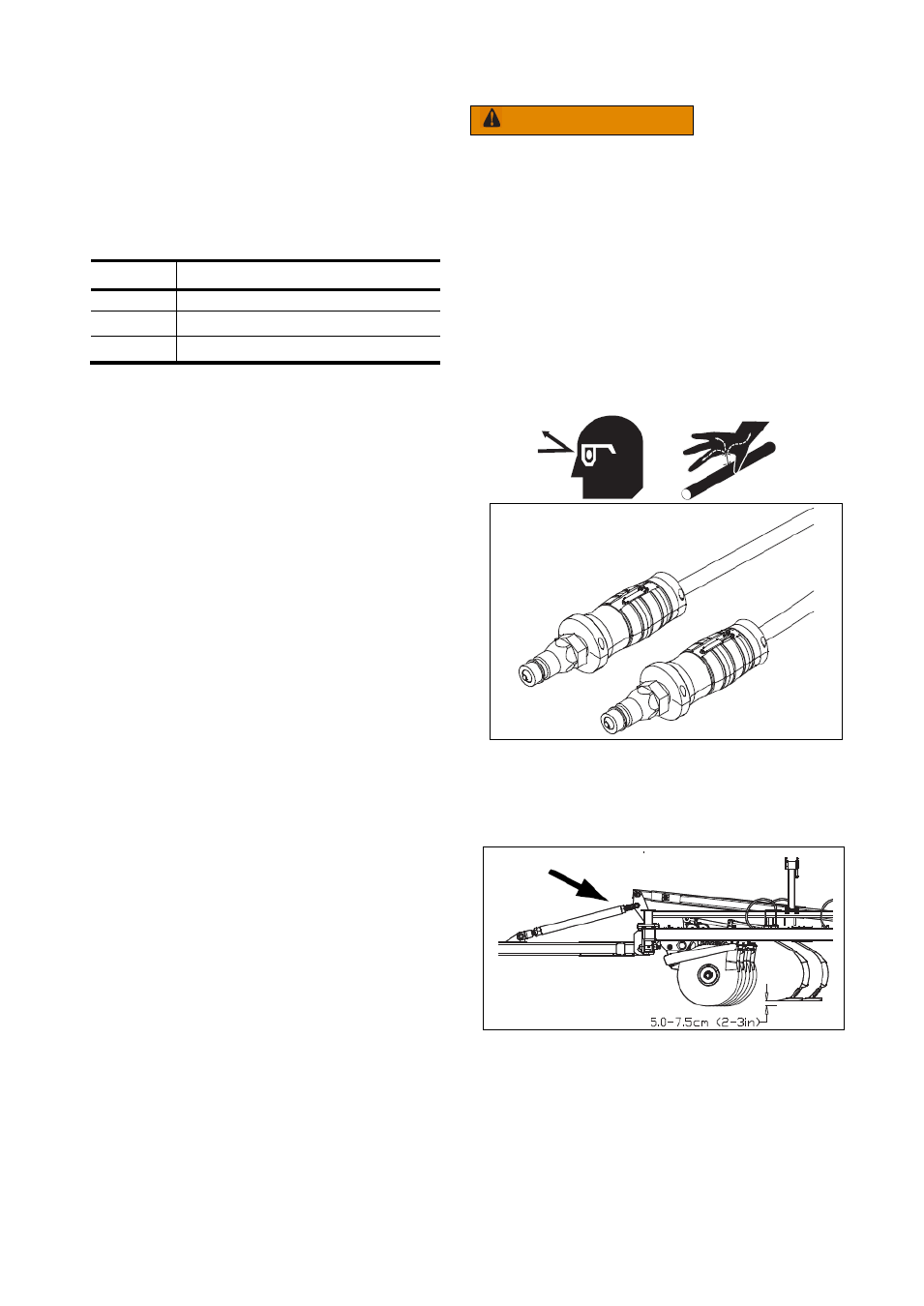

См. рисунок 5
Наконечники шлангов
Для различения шлангов одного и того же
гидравлического контура см. «Подсоединение
гидравлических шлангов» на странице 14.
Шланги с символом выдвинутого цилиндра
обеспечивают подачу масла со стороны основы
цилиндра. Шланги с символом втянутого
цилиндра обеспечивают подачу со стороны штока
цилиндра.
Очистьте все гидравлические муфты и
подсоедините шланги к трактору.
Первые настройки в поле
Предварительное выравнивание машины
Выравнивание в продольном
направлении
Рисунок 5
Наконечники шлангов
См. рисунок 6
1. Предварительное выравнивание машины
выполните на бетонной плите или ровной
поверхности. Опустите машину так, чтобы
лапы находились на уровне 5-7,5 см над
землей на центральной раме.
Отрегулируйте стяжную муфту впереди
машины, чтобы выровнять ее в
переднезаднем направлении. (Укоротите
муфту, чтобы передняя часть опустилась,
и удлините, чтобы передняя часть
поднялась). Выровняйте машину так,
чтобы передний ряд был только немного
ниже, чем задний.
Рисунок 6
Регулировка стяжной муфты сцепки
ПРЕДУПРЕЖДЕНИЕ
