32

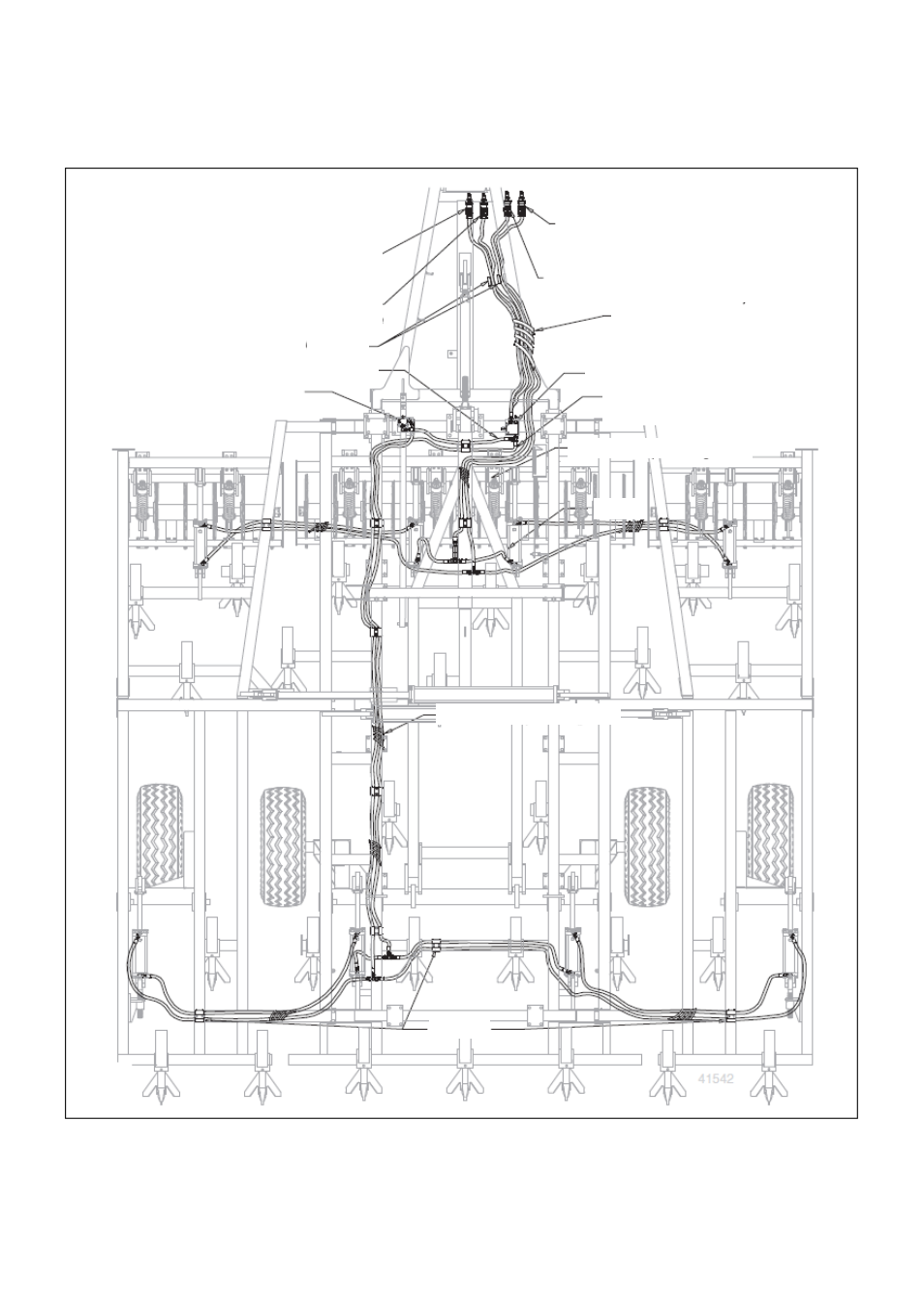

Схема подъемной гидросистемы и батарей
Скобы
Скрутка шлангов, большая
Скрутка шлангов, большая
Скоба
Модель 8315-8324DVN
Гидросистема подъема орудия и батарей
Обратный клапан
Скрутка шлангов, большая
С2 к тройнику, штоковому концу
цилиндров боковых секций
Красный, задвигание, к тройнику,
штоковому концу цилиндров
боковых секций
Красный, выдвигание, к тройнику, цокольному
концу цилиндров боковых секций
Черный, выдвигание, к V1,
к клапану противовеса
Черный, задвигание, к V2,
к клапану противовеса
Скобы
С1 к клапану стопора глубины
Клапан стопора глубины
