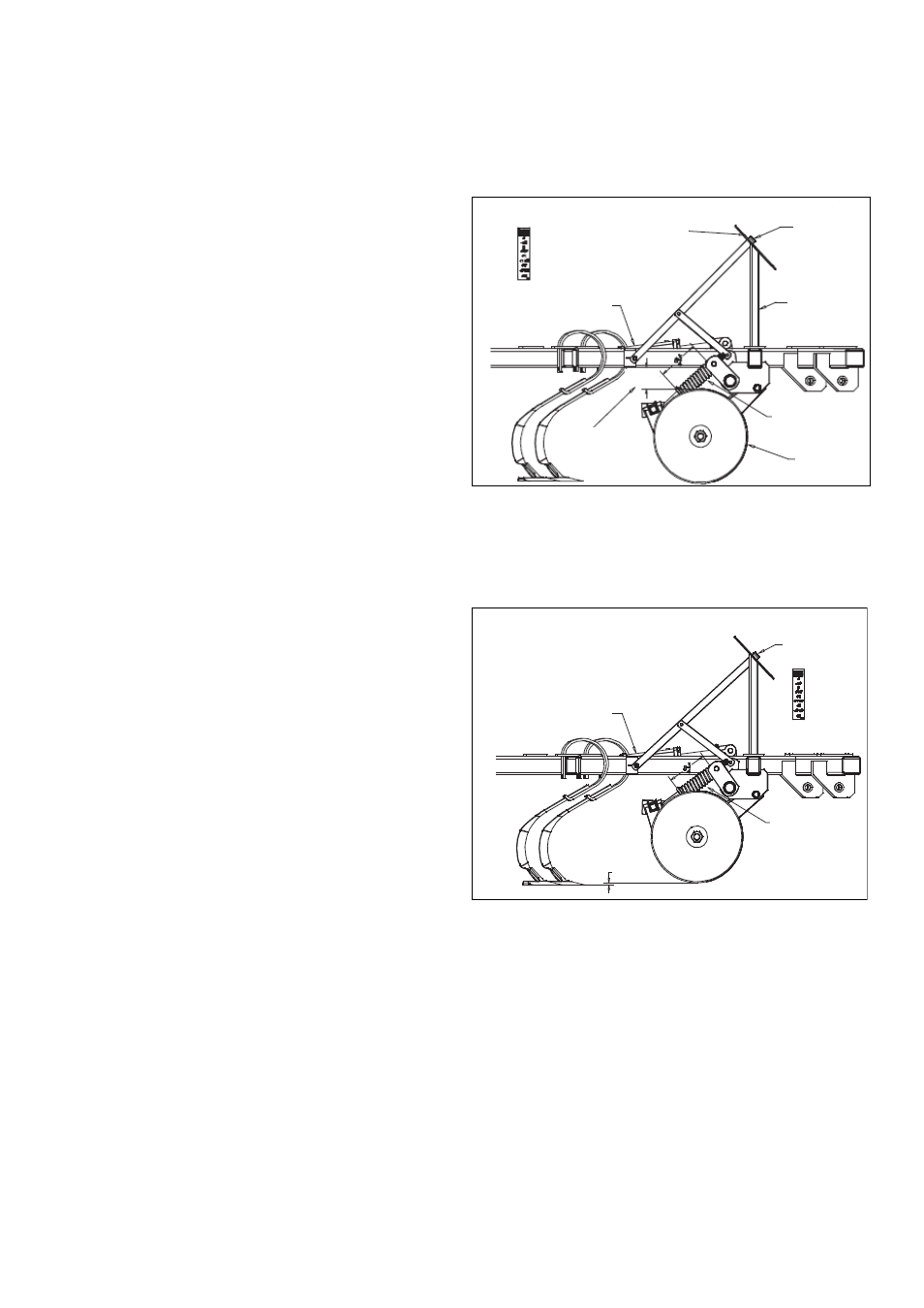

См. Рис. 5
3. Убедитесь, что длина пружин составляет 22,2 см.
Откалибруйте шкалу глубины, выдвинув шток
цилиндра так, чтобы расстояние от верхнего края
диска диаметром 50 см до рамы составляло 114 мм.
Установите указатель глубины на «0».
Калибровка глубины работы батарей дисков
Калибровка указателя глубины
Указатель
Цилиндр
Расстояние между
рамой и диском
Диски 50 см
114 мм
Длина пружины
22,2 см
Шкала
глубины
Выполните инструкции,
данные в пункте 3 слева.
Рис. 5
Калибровка указателя глубины
См. Рис. 6
4. С помощью гидроцилиндров отрегулируйте батареи
дисков так, чтобы они были на 12-25 мм выше, чем
подошва культиваторных лап. Указатель глубины
должен показывать от +1/2’’ до +1’’. Если батареи
дисков идут немного выше культиваторных лап, лапы
работают по твердому грунту, что улучшает
распределение пожнивных остатков и формирует
более ровное семяложе.
5. Не допускайте, чтобы диски работали в КРАСНОЙ
ЗОНЕ. Слишком глубокая работа дисков приведет к
забиванию орудия и к преждевременному износу
компонентов батарей, пружин и рамы орудия. Кроме
того, это может привести к задиранию носа орудия.
(Допускается работа орудия с дисками в КРАСНОЙ
ЗОНЕ только при использовании изношенных 45-см
дисков).
6. Теперь орудие готово к работе в поле. При первом
использовании следует проконтролировать
продольное и поперечное выравнивание орудия.
После установки орудия на рабочую глубину,
установите стопор цилиндра напротив передней
части орудия так, чтобы сохранить глубину после
поднимания и опускания орудия.
7. Выполните тонкое выравнивание орудия.
Работа батарей дисков
Рис. 6
Работа батарей дисков
Работа батарей дисков
Ф Не допускайте работу орудия с
дисками в КРАСНОЙ ЗОНЕ. Это может
привести к повреждению орудия.
Цилиндр
Указатель
от +1/2’’ до +1
Длина пружины
22,2 см
12-25 мм
Диски на 12-25
мм выше лап
