Типовой ряд GU/F
Страница 12
9530-870-ru
Ревизия 11
TM 8782
Издание 03/2013
6.6
Заземление
Если требуется заземление со стороны установки,
в самом простом случае это можно сделать,
используя зубчатые упругие шайбы, когда
соответственно
подкладывается
болт
трубопровода с зубчатыми упругими шайбами.
По желанию клиента к обоим фланцам могут
прикрепляться болты М6, 6-гранные гайки и
подкладные
шайбы
для
дополнительного
подключения заземления.
В противном случае необходимо применять другие
меры для обеспечения заземления, например,
перемычки на кабелях.
6.7
Установка
♦
Перед установкой клапана на трубопровод
тщательно очистить задействованные части
установки.
♦
Твердые вещества создают опасность для
пластиковых уплотняющих поверхностей седла
и конуса клапана, имеющих мягкое уплотнение.
Клапан теряет герметичность.
♦
Установить перепускной клапан так, чтобы со
смежного трубопровода на
корпус не
передавались недопустимые механические или
тепловые нагрузки.
♦
Следует учесть обусловленное изменением
температуры изменение длины труб, например,
встроить компенсаторы
Снять защиту фланцев.
Перед установкой снять металлическую ленту для
транспортировки (на клапанах с установочным
давлением <0,5 бар) и глухую гайку от
транспортного
крепления.
Накрутить
прицепленную опломбированную глухую гайку
927/1.
См.
Раздел 5.1.
6.8

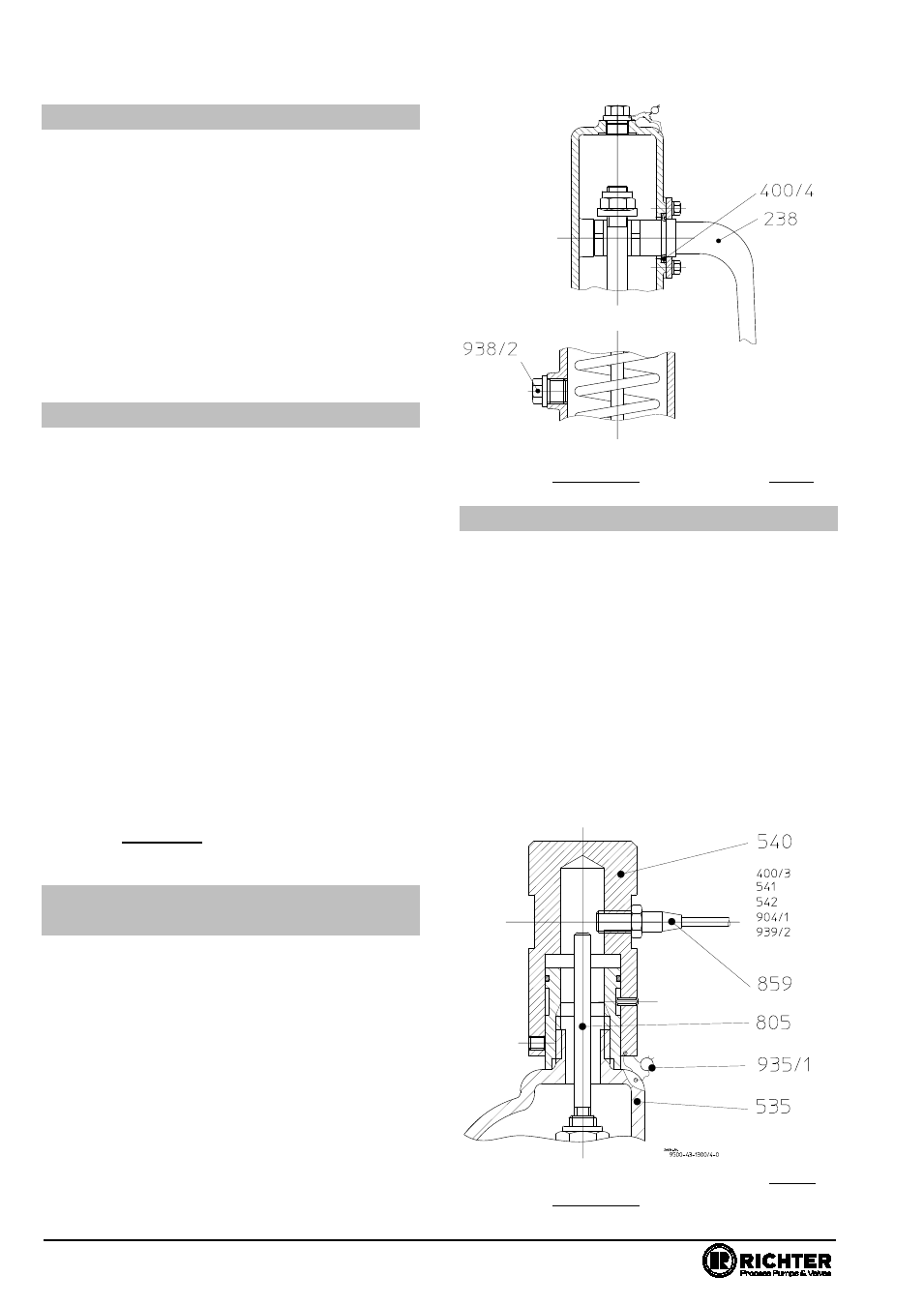

Газонепроницаемое
исполнение
(
опция)
Кольцо круглого сечения 400/4 служит для
герметизации рычага подрыва 238.
Заглушка 982/1 заменяется на резьбовую пробку
938/2.
Легенда см. Раздел 10.1
Рис. 5
6.9
Генератор сигналов
(
опция)
По заказу для удаленного контроля можно
получить электрический генератор сигналов.
Вклеить удлинитель шпинделя 805 (например,
локтайтом 638) и закрепить с помощью 6-
гранной гайки 920/4.
Вместо глухой гайки 927/1 накручивается
держатель нижней части 542.
Вложить кольцо круглого сечения 400/3.
Установить держатель верхней части 541.
Вкрутить генератор сигналов 859, после
регулировки законтровать 6-гранной гайкой.
Закрепить
держатель
верхней
части
установочным винтом 904/1.
Рис. 6
Легенда см. Раздел 10.1
