Richter GU/F Series Overflow Valves - Инструкция (Страница 11)

Типовой ряд GU/F
Страница 11
9530-870-ru Ревизия 11
TM 8782
Издание 03/2013

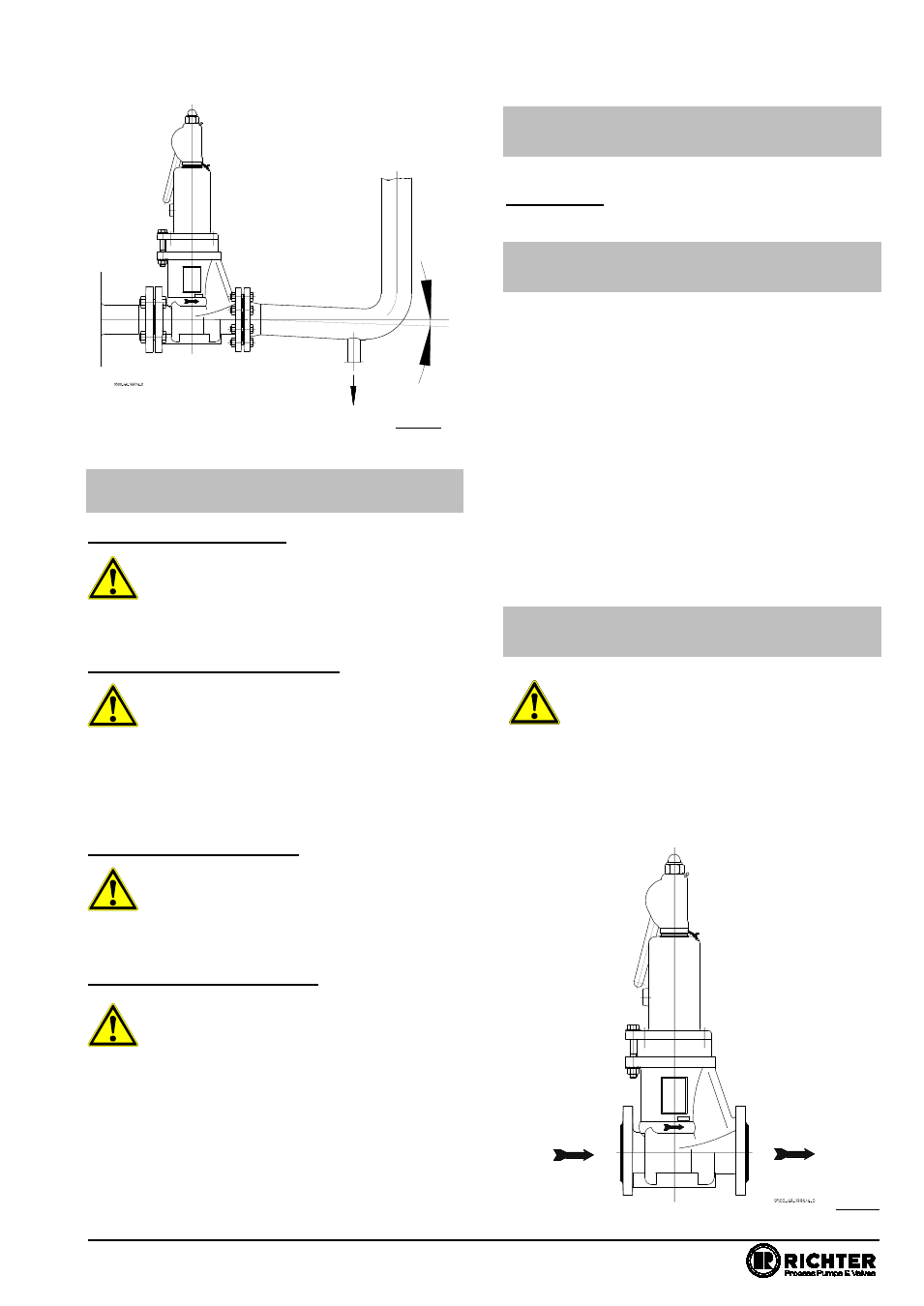

Рис. 3
6.2.3
Условия сброса и реактивные
силы
При низких температурах
Отводящие линии следует защитить от
замерзания. Это особенно важно, когда
вследствие расширения возможно
охлаждение газа или линии прокладываются не в
помещении.
При кристаллизующихся средах
При работе со средами, склонными к
кристаллизации, застыванию или
склеиванию, следут принять меры для
предотвращения процесса застывания как в
подводящей, так и в отводящей линии, а также в
корпусе. Пример: предустановленная
предохранительная мембрана, изоляция,
подогрев.
Для сред, выделяющих газ
При работе с выделяющими газ или
испаряющимися жидкостями в
непосредственной близости к клапану
следует установить расширительное устройство
достаточного размера.
Реактивные силы при сбросе
Размеры для трубопровода и крепления
следует выбирать так, чтобы они могли
выдержать свой вес и возникающие при
сбросе реакционные силы и тепловые
нагрузки.
Указания по расчету реактивных сил приведены в
брошюре
Richter «
Проектирование и
использование перепускных клапанов».
6.3
Размеры для монтажа
клапана
Основные габариты приведены в паспорте в
Разделе 10.5.
6.4
Защитный кожух и
уплотнения фланцев
Можно избежать загрязнения или повреждения
уплотняющей поверхности, если защитный кожух
останется на фланцах непосредственно до их
монтажа.
Чтобы уплотняющие поверхности не были
повреждены ответными фланцами, рекомендуем
устанавливать уплотнения.
Если
возможно повреждение пластиковых
уплотняющих поверхностей, например, обратные
фланцы из металла или эмали, использовать
уплотнения с оболочкой из PTFE и металлической
вкладкой.
Уплотнения из PTFE можно заказать по каталогу
специальных принадлежностей компании Richter.
6.5
Пропускное направление и
положение установки
При установке арматуры следует
соблюдать пропускное направление, оно
обозначено стрелкой на корпусе
арматуры.
♦ Если вход и выход определены неправильно,
клапан перестанет действовать и может быть
поврежден сильфон.
♦ Устанавливать перепускной клапан только с
вертикально стоящим шпинделем.
Рис. 4
впуск выпуск
