Типовой ряд GS/F
Страница 3
9540-860-ru
Ревизия 11
TM 8782
Издание 03/2013
1
Технические характеристики
Производитель:
Richter Chemie-Technik GmbH
Otto-Schott-Str. 2
D-47906 Kempen
Тел.:
+49 (0) 2152 146-0
Факс: +49 (0) 2152 146-190
E-Mail:
Internet:
Наименование :
Грязеуловитель, типовой ряд GS/F
Сертифицировано
согласно
Техническому
руководству по поддержанию чистоты воздуха.
Прочность
и
герметичность
(P10,
P11)
находящегося под давлением корпуса проверены
согласно DIN EN 12266-1.
Конструктивная длина и размеры фланцевых
соединений на выбор:
DIN EN 558-
1 основной ряд 1, ISO 5752 ряд 1
с фланцами DIN EN 1092-2, форма B
(ISO 7005-
2 тип B) PN 16 или фланец
просверлен в соответствии с ASME/ANSI B16.5
Class 150
ANSI/ISA-75.08.01, class
150 с фланцами в
соответствии с ASME/ANSI B16.5 Class 150
Материалы :
Материал корпуса: чугун с шаровидным графитом
EN-JS 1049 / ASTM A 395
Материал обшивки:
PFA
.../F
по желанию:
антистатический …/F-L
высокая устойчивость к просачиванию
../F-P
Решётчатый барабан: PTFE/TFM 1600
Плёнка фильтра:
ETFE
Диапазон температур :
- -60 °C
до + +150 °C
см. диаграмму давления-температуры в разделе
1.3.
Раб. давление :
от вакуума до макс. 16 бар
см. диаграмму давления-температуры в разделе
1.3.
Разность давлений :
Δp (=p1 – p2)
макс. 2 бара (≤ 100°C
)
макс. 1 бар при 150°C
Условные проходы грязеуловителя :
DN
15, 20, 25, 40, 50, 65, 80, 100
ASME ½“, ¾“, 1“, 1½“, 2“, 3“, 4“
Ширина отверстий сита:
85, 105, 250, 500,
1000, 1800, 2000
μm
Вес:
DN
15
20
25
40
50
65
80 100
ASME ½“ ¾“
1“
1½“
2“
---
3“
4“
пр.кг 6
6
11
17
19
20
39
44
Положение при монтаже :
Указатель направления на корпусе указывает
пропускное направление. См. раздел 6.2.
Размеры и отдельные детали :
См. чертёж в разрезе раздел 10.
Опция
: Спуск
Изнашиваемые детали :
пленка фильтра,
решетчатый барабан
1.1
Фирменная табличка, CE и
маркировка на корпусе
Фирменная табличка из высококачественной стали
прикреплена заклёпками к корпусу:
Если пользователь крепит свою маркировку,
необходимо следить за тем, чтобы арматура
совпадала с назначением.

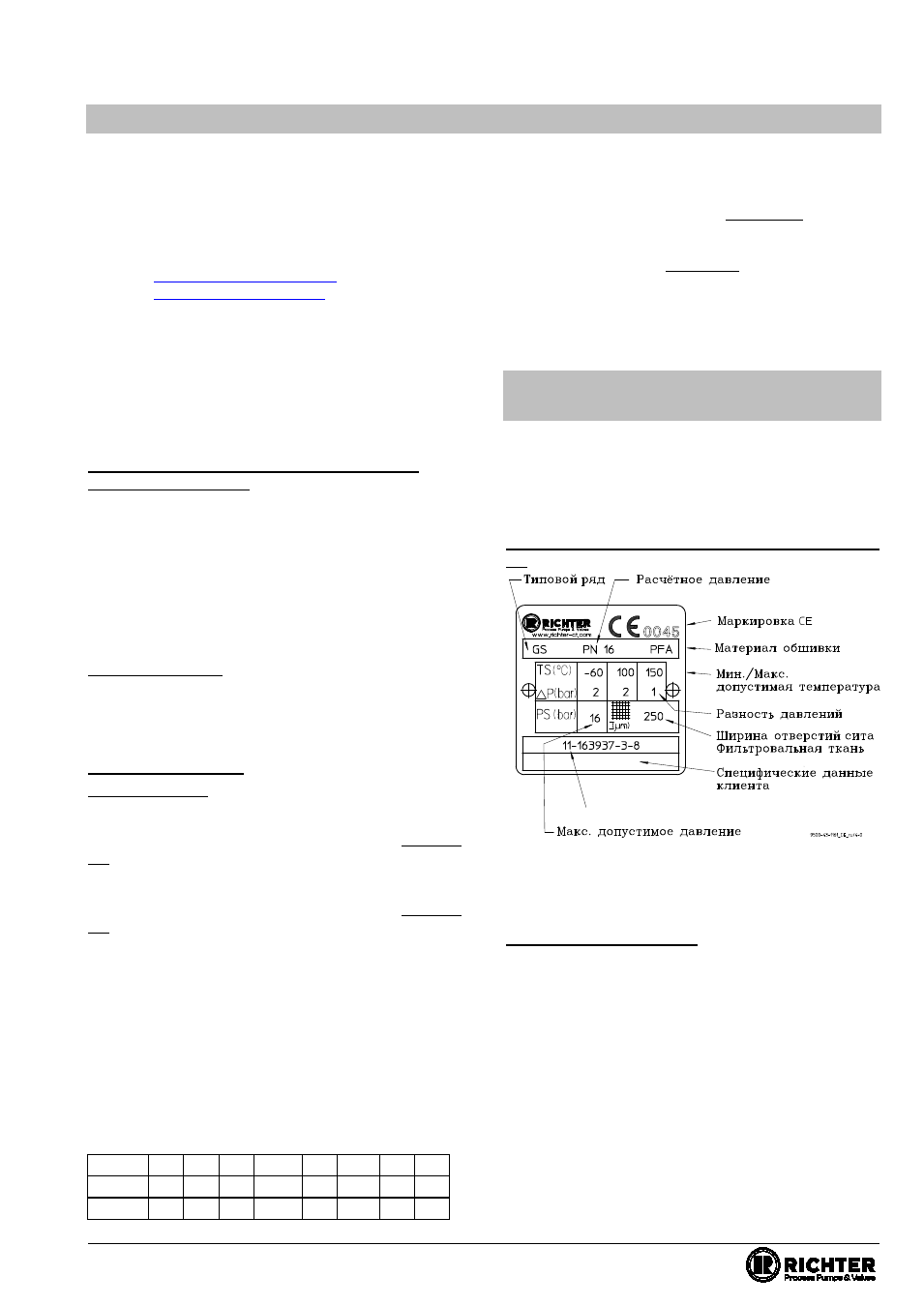

Пример: Фирменная табличка с маркировкой
CE
Для размеров DN 15, 20 и 25 недопустима
маркировка
CE
,
фирменная
табличка
соответствует без маркировки CE.
Маркировка на корпусе :
В соответствии с DIN EN 19 и AD 2000 A4 на
корпусе видимы:
♦
проход фланца
♦
Расчётное давление
♦
Материал корпуса
♦
Марка производителя
♦
№ выплавки/маркировка литья
♦
Дата литья
♦
Стрелка для пропускного направления
Год выпуска/ № партии с № позиции
и количеством арматур
