Типовой ряд GS/F
Страница 11
9540-860-ru
Ревизия 11
TM 8782
Издание 03/2013
10
Чертеж
10.1

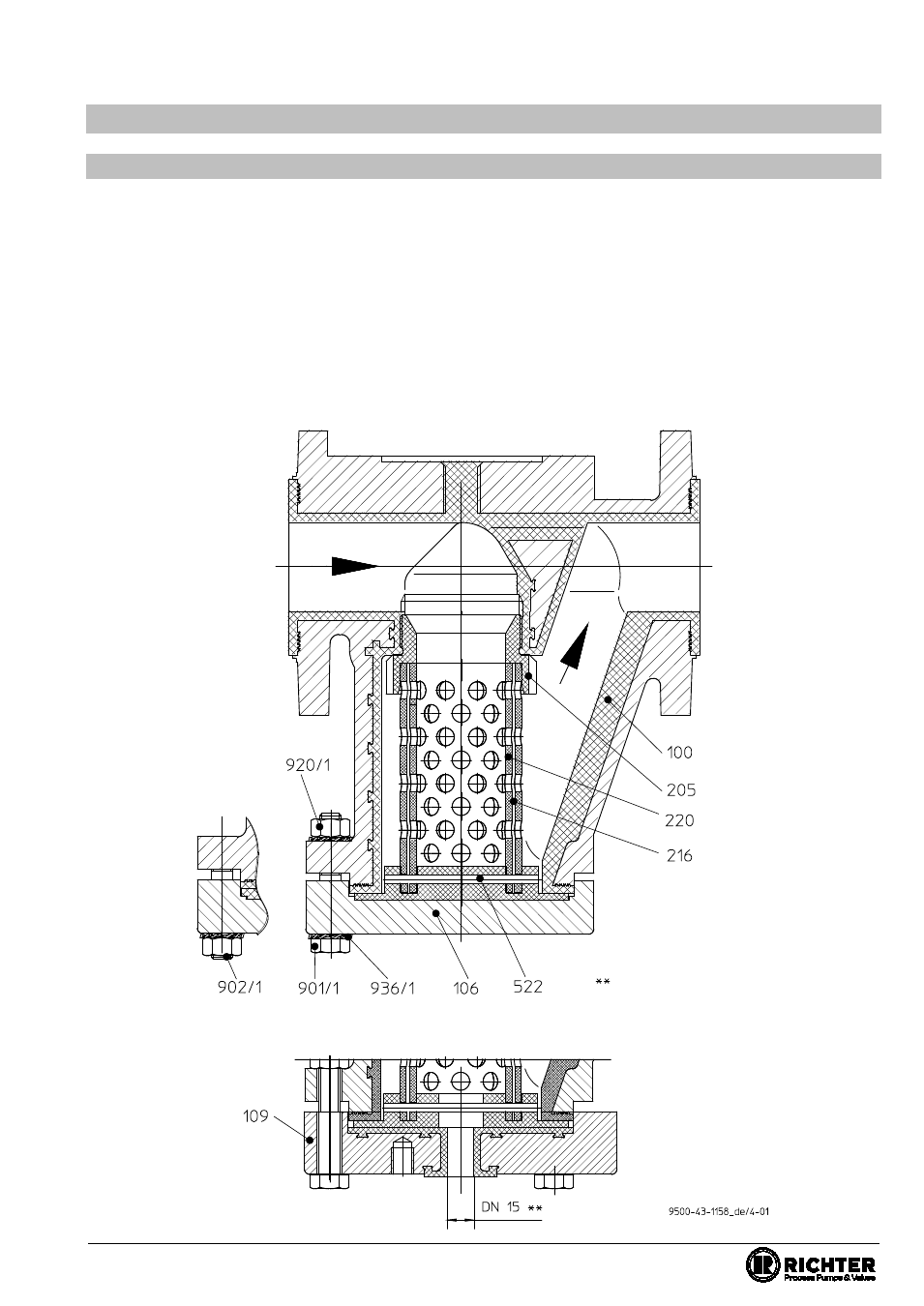

Чертёж в разрезе
100
Кожух
106
Крышка
109
Переходная крышка
205
Седло клапана
216
Пленка фильтра*
220
Решетчатый барабан в сборе
К нему относятся:
218
Днище решетчатого барабана
222
Внутренняя труба решетчатого
барабана
234
Внешняя труба решетчатого
барабана
522
Круглый шнур
901/1
Шестигранный болт
902/1
Установочный штифт (DN 100)
920/x
Шестигранная гайка
936/1
Зубчатая упругая шайба
*
Ширина отверстий сита:
85, 105, 250, 500, 1000, 1800, 2000 μm
Вид
DN 100
Опция спуск
DN 15
в стандарте
Другие условные
проходы по запросу
