Richter RA Series Actuators - Инструкция (Страница 9)

Типовой ряд RA
Стр.9
9590-850-ru
Ревизия 00
TM 8350
Издание 10/2011
4.6
Монтаж возвратных пружин
Внимание! Опасность получить
травму!
Боковые крышки сервопривода снимать
только в состоянии без давления.

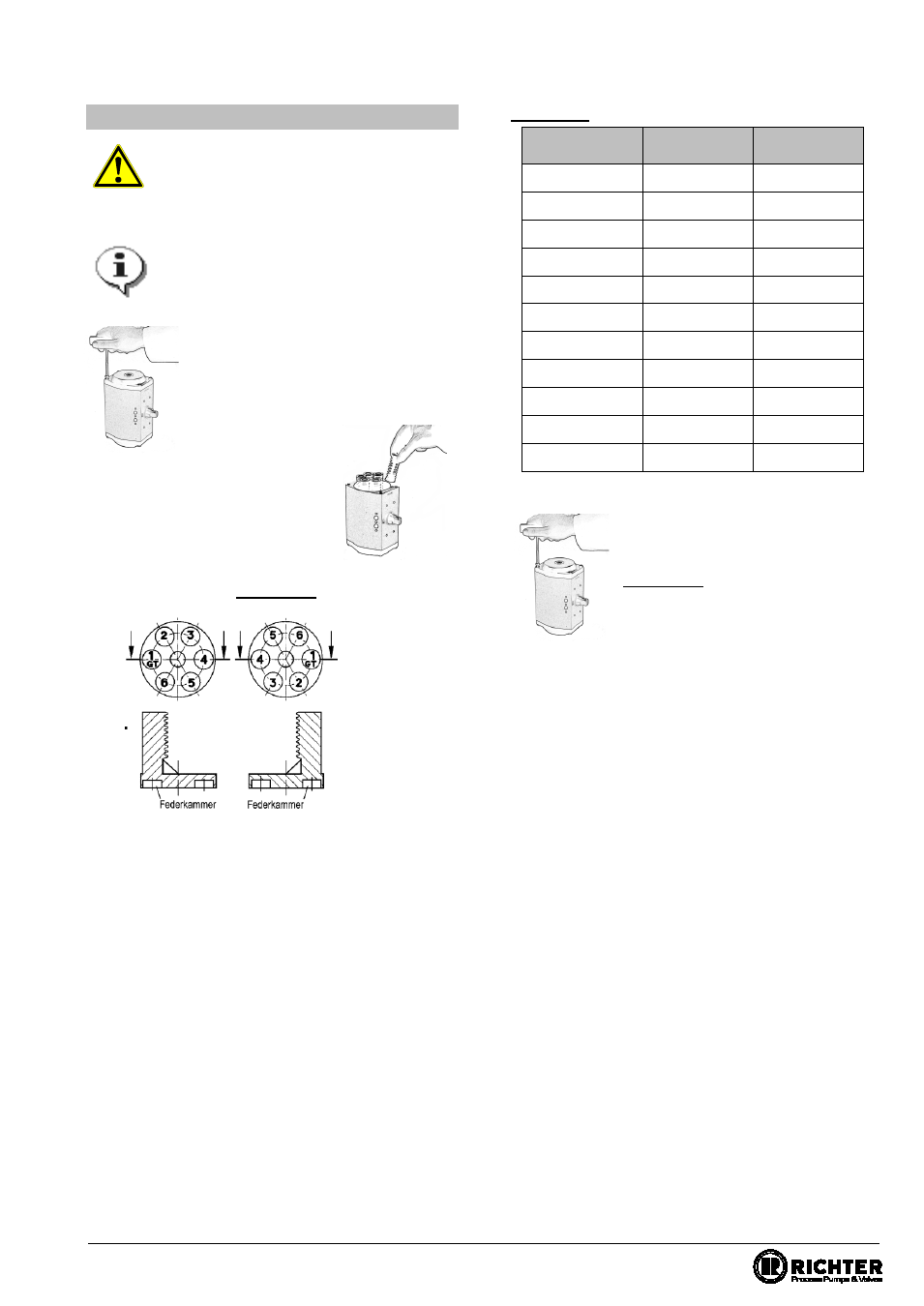

Для
обеспечения максимально
симметричного распределения усилия
необходимо, чтобы пружины были
вставлены в соотв. с
нижеприведенным изображением.
Демонтировать боковые крышки
сервопривода.
Вставить необходимое
количество возвратных пружин
в круглые углубления поршней.
При этом проследить, чтобы
распределение усилия было максимально
симметричным. См. таблицу 1.
Таблица 1
К-во пружин Поршень
слева
Поршень
справа
2 1 1
3 1 1+4
4 1+4 1+4
5 1+4 2+4+6
6 2+4+6 2+4+6
7 2+4+6 2+3+5+6
8 2+3+5+6 2+3+5+6
9 2+3+5+6 1+2+3+5+6
10 1+2+3+5+6 1+2+3+5+6
11 1+2+3+5+6
все
12
все все
Установить боковые крышки
сервопривода при соблюдении
предписанного момента затяжки
для монтажных болтов, см.
раздел 1.1.
При этом обратить внимание на
правильное расположение
(маркировка UP на боковых
крышках), а также на безупречное
положение уплотнительного кольца.
