Типовой ряд RA
Стр.8
9590-850-ru
Ревизия 00
TM 8350
Издание 10/2011

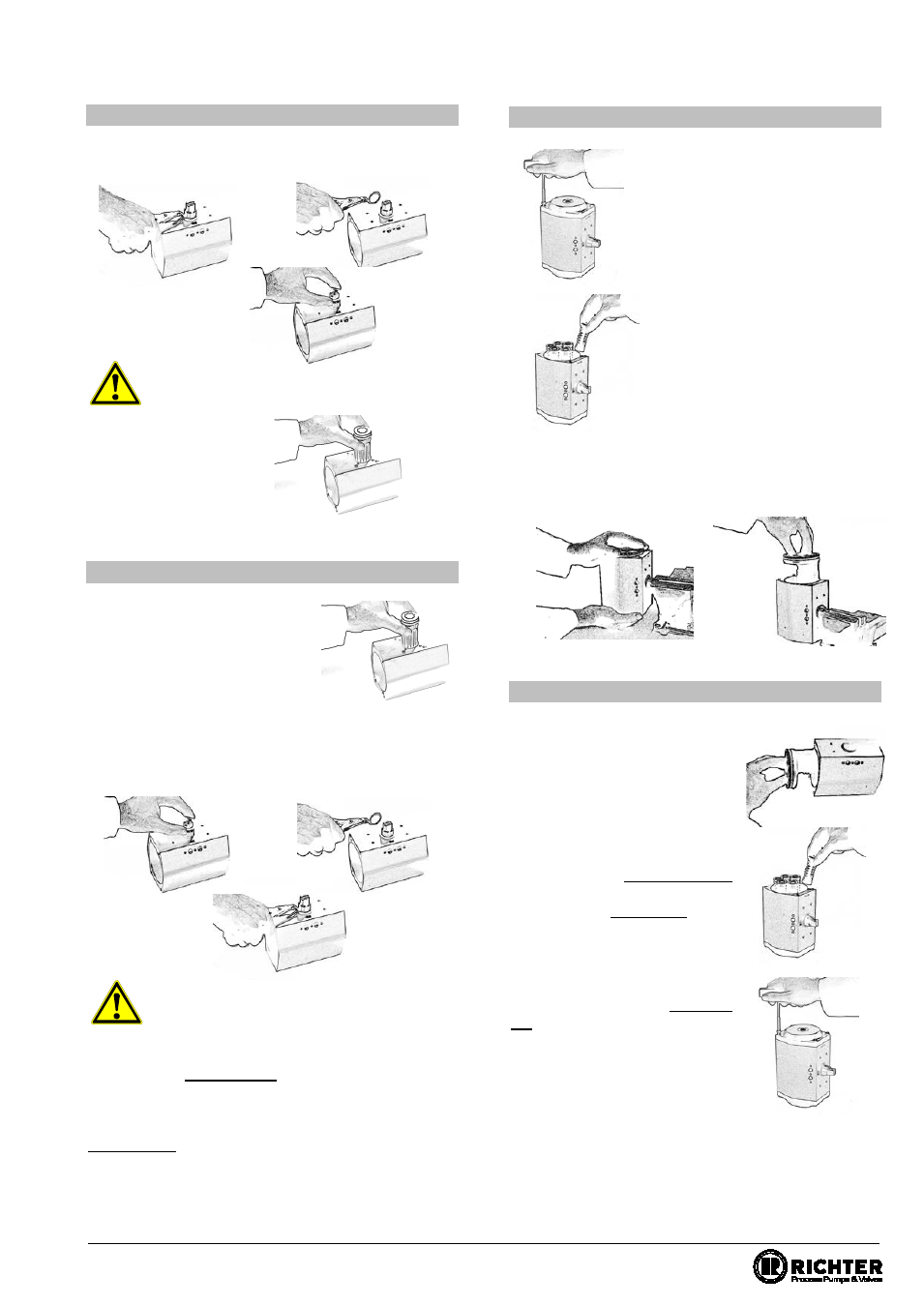

4.5.1
Демонтаж шестерни привода
Снять стопорное кольцо и торцевое уплотнение с
шестерни привода.
Не растягивать стопорное кольцо!
Выдавить шестерню из
кожуха движением
вниз.
4.5.2
Монтаж шестерни привода
Вставить снизу шестерню
привода в кожух. При этом
проследить за правильным
положением шестерни и
поршней привода.
Установить торцевое уплотнение и при помощи
подходящих клещей надеть стопорное кольцо на
шестерню.
Проверить правильность посадки стопорного
кольца.
Не растягивать стопорное кольцо!
В случае сервопривода простого действия при
соблюдении
раздела 4.6 установить возвратные
пружины
и
прикрутить
боковые
крышки
сервопривода при соблюдении предписанных
моментов затяжки для монтажных болтов в
разделе 1.1.
При этом обратить внимание на правильное
расположение (маркировка UP на боковых
крышках), а также на безупречное положение
уплотнительного кольца.
4.5.3
Демонтаж поршней привода
Демонтировать
боковые
крышки сервопривода.
У приводов простого действия
снять возвратные пружины.
Пружины привода скреплены
вместе. В этом случае снимать
пружины безопаснее, чем с
приводов, у которых пружины
не скреплены.
Выдвинуть
поршни
путем
вращения шестерни привода (использовать
подходящий инструмент) из кожуха.
Теперь поршни
можно извлечь вручную.
4.5.4
Монтаж поршней привода
Вставить поршни в кожух. При
этом
проследить,
чтобы
зубчатые рейки поршней
заскочили в зубья шестерни
привода
и
поршни
соединились симметрично.
В
случае
сервопривода
простого
действия
при
соблюдении
раздела 4.6
установить
возвратные
пружины, см.
таблицу 1.
Прикрутить боковые крышки
сервопривода
при
соблюдении
предписанных
моментов
затяжки
для
монтажных болтов в
разделе
1.1.
При этом обратить внимание
на правильное расположение
(маркировка UP на боковых
крышках),
а
также
на
безупречное
положение
уплотнительного кольца.
