Типовой ряд RA
Стр.3
9590-850-ru
Ревизия 00
TM 8350
Издание 10/2011
1
Технические характеристики
Производитель:
Richter Chemie-Technik GmbH
Otto-Schott-Str. 2
D-47906 Kempen
Тел.:
+49 (0) 2152 146-0
Факс: +49 (0) 2152 146-190
E-Mail:
Internet:
Наименование :
Запускаемый
пневматически
двухпоршневой
поворотный привод, типовой ряд RA
RA-1
простого действия с пружинным возвратом
RA-2
двойного действия
Принцип зубчатая рейка-ведущая шестерня с
самоцентрирующейся направляющей поршня
Места
соединения
с
арматурой
или
распределительными клапанами и сигнальными
приборами в соотв. с DIN/ISO 5211 или VDI/VDE
3845/NAMUR
Материал кожуха: сплав из анодированного
алюминия, ASTM 6083, UNI 4522
Крышка: алюминий UNI 5076, покрытие из
эпоксидной смолы
Поршни: алюминий UNI 5076
Ведущая
шестерня:
сталь
с
твердым
никелированием AISI SAE 11L37 – ASTM B 656 или
высококачественная сталь
Опорный узел: скользящая пластмасса
Уплотнения: нитрильный каучук, в качестве
альтернативы Viton или силикон
Монтажное положение:
любое
Диапазон температур :
от –50 ° до +70 °C,
в качестве опции от –15 ° до +160 °C
Угол поворота:
простого действия 90°,
двойного действия 90°,
Оконч. настройка номинального угла поворота в
серийном исп. регулируется от +5° до –5°
Регулир. воздух: от
2 до 10 бар
Регулир. среда/ качество:
фильтрованный
воздух в отн. остатков масел, пыли и воды как
минимум в соотв. с PNEUROP/ISO класс 4
Запуск:
на выбор при помощи непосредственно
установленного или отдельного 5/2 или 3/2
клапана, электрически, пневматически или
вручную
Вес: См. раздел
1.3
Размеры:
см. чертеж в разрезе 9590-00-4000
Типовые обозначения:
Габарит
Угол поворота 90°
RA...
К-во пружин (только RA-1)
.......-1/XXX-090-XX
простого действия
.......-2/XXX-090
двойного действия
1.1
Моменты затяжки
Ограничение хода
Тип привода
Размер
Момент
затяжки
[Нм]
RA-1, RA-2
58
3,5
RA-1, RA-2
68
3,5
RA-1, RA-2
78 – 98
4
RA-1, RA-2
110 – 115
4,5
RA-1, RA-2
127 + 163
8
RA-1, RA-2
185 + 210
13
RA-1, RA-2
250 – 254
20
RA-1, RA-2
300
30
Монтажные болты на боковых крышках
Тип
привода
Размер
Винты
Ø
Момент
затяжки
[мм]
[Нм]
RA-1, RA-2
58
RA-1, RA-2
68
M 5
8
RA-1, RA-2
78 – 98
M 6
12
RA-1, RA-2 110 – 127
M 8
15
RA-1, RA-2 143 + 163
M 10
20
RA-1, RA-2 185 + 210
M 12
28
RA-1, RA-2 250 – 300
M 14
40
1.2

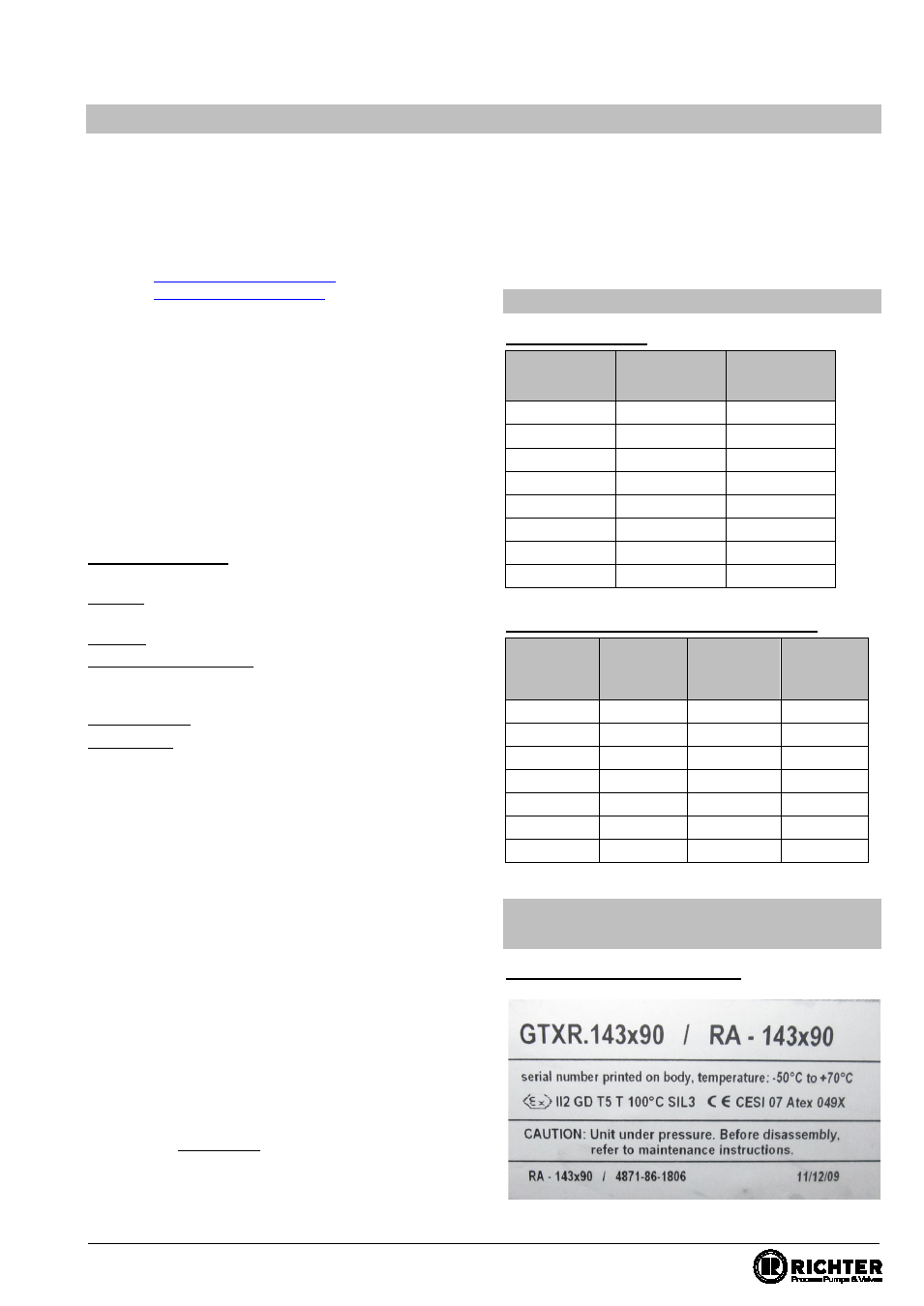

Пример фирменной
таблички:
Пример фирменной таблички:
