Русско – Инструкция по эксплуатации Bell'O AVSC-2121 -Feb12
Страница 7
A
рис. 1
рис. 2
рис. 3
рис. 4
1
B
D
C
2
3
3
3
4
4
4
E
F
G
5
6
русско
прИМеЧАнИе: РеКоМеНдуетСЯ, ЧтоБЫ СБоРКу
ПодСтавКИ вЫПолНЯлИ два ЧеловеКа.

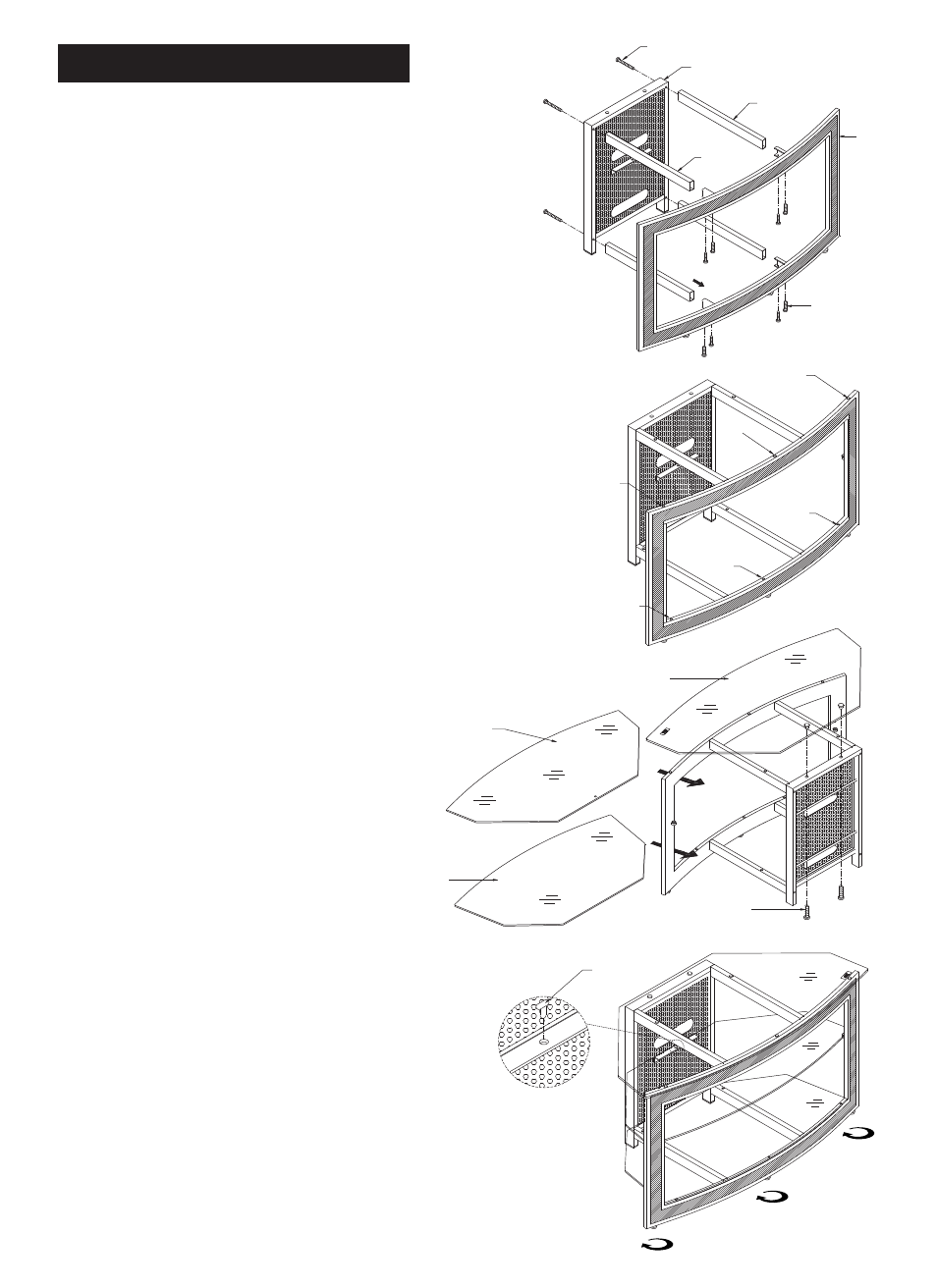

1. постАВЬте вертикально раму (A) системы
укладки кабелей CMS
®
. прИкрепИте правый и
левый опорные бруски полок (B и C) к
нижней части рамы системы CMS
®
с помощью бол-
тов длиной 55 мм (1). не ЗАтяГИВАЙте боЛтЫ
До концА нА ДАннЫЙ МоМент.
2. ВстАВЬте выступы на деревянной передней па-
нели (D) в открытые торцы правого и левого опор-
ного бруска полок и закрепите с помощью винтов
длиной 12 мм. не ЗАтяГИВАЙте ВИнтЫ До
концА нА ДАннЫЙ МоМент.
3. теперЬ поЛностЬЮ ЗАтянИте Все боЛтЫ И
ВИнтЫ.
4. поМестИте пять крупных 5-миллиметровых
прокладок для стекла (3) на верхнюю грань рамы,
как показано на рис. 2.
5. поМестИте пять небольших 2-миллиметровых
прокладок для стекла (4), как показано на рис. 2.
6. остороЖно переМестИте собранную
рамочную конструкцию на то место, где она будет
стоять и использоваться после завершения
сборки. не переМеЩАЙте поДстАВку посЛе
устАноВкИ стекЛяннЫХ поЛок.
7. остороЖно ВстАВЬте нижнюю стеклянную
полку (G), а затем среднюю стеклянную полку (F) в
собранную рамочную конструкцию.
прИМеЧАнИе: на средней стеклянной полке
имеется отверстие у задней кромки.
8. остороЖно поЛоЖИте верхнюю стеклянную
полку (E) на собранную рамочную конструкцию.
вставьте серебряные диски, расположенные вдоль
задней кромки полки, в два отверстия на верхней
грани рамы (A) системы CMS
®
и закрепите с
помощью двух винтов длиной 15 мм (5), как
показано на рис. 3. буДЬте остороЖнЫ, не
ЗАтяГИВАЙте ВИнтЫ сЛИШкоМ туГо.
9. ВстАВЬте крепежный штырь стеклянной полки (6)
в отверстие на средней стеклянной полке (F) и в
раму системы CMS
®
(A), как показано на рис. 4.
10. отреГуЛИруЙте три регулируемые ножки снизу
деревянной передней панели (D) для того, чтобы
обеспечить горизонтальное выравнивание и
устойчивое положение подставки на плоской
твердой поверхности.
