REMARQUE : DEUX PERSONNES SONT
NÉCESSAIRES POUR ASSEMBLER CE MEUBLE.

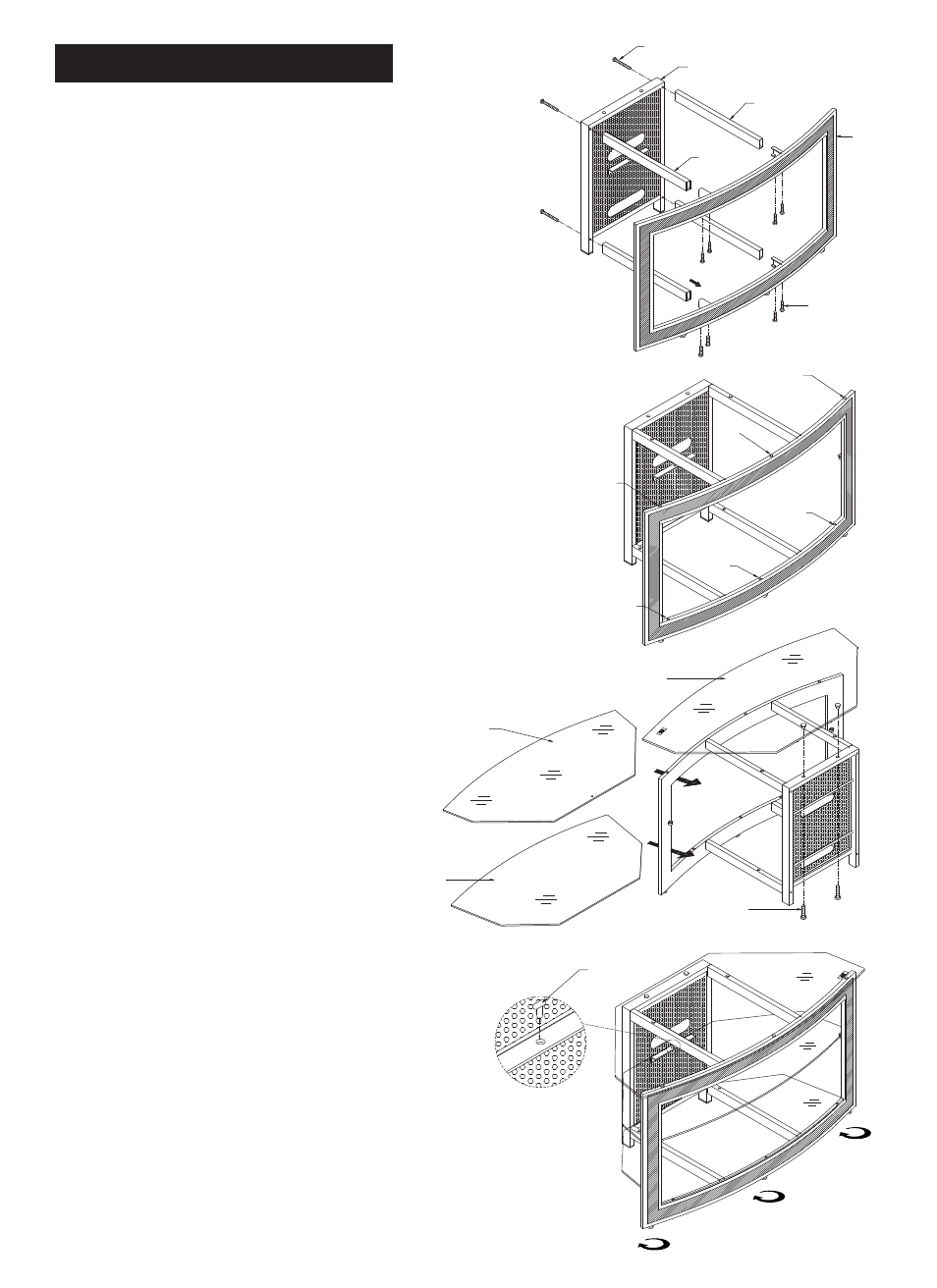

1. Placer le cadre passe-fil CMS ® (A)
verticalement. Attacher les supports de plateau
droit et gauche (B et C) au bas du cadre CMS
®
avec des boulons de 55 mm (1). NE PAS EN-
CORE SERRER À FOND.
2. Introduire les pattes du panneau frontal en bois (D)
dans les bouts ouverts des supports de plateau
droit et gauche et attacher avec des vis de 12 mm.
NE PAS ENCORE SERRER À FOND.
3. À PRÉSENT, REVENIR EN ARRIÈRE ET
SERRER COMPLÈTEMENT TOUS LES
BOULONS ET VIS.
4. Placer cinq des grands tampons d’appui de 5 mm
(3) sur le dessus du cadre, comme sur la Fig. 2.
5. Placer cinq des petits tampons d’appui de 2 mm
(4) comme sur la Fig. 2.
6. AVEC PRÉCAUTION, déplacer le cadre du
meuble jusqu’à l’emplacement qu’il doit occuper
une fois assemblé, lors de son utilisation. NE PAS
TENTER DE DÉPLACER LE MEUBLE APRÈS
AVOIR POSÉ LES PLATEAUX EN VERRE.
7. AVEC PRÉCAUTION, poser le plateau en verre du
bas (G) puis le plateau en verre du milieu (F) dans
le cadre du meuble. REMARQUE : le plateau en
verre du milieu comporte un trou dans son bord ar-
rière.
8. AVEC PRÉCAUTION, attacher le plateau en verre
du haut (E) au meuble. Placer les disques
argentés le long du bord arrière du plateau dans
les deux trous au sommet du cadre CMS
® (A) et
attacher avec deux vis de 15 mm (5) comme sur la
Fig. 3. VEILLER À NE PAS TROP
SERRER.
9. Introduire la broche de fixation de plateau (6) dans
le plateau en verre du milieu (F) et dans le cadre
CMS
® (A) comme sur la Fig. 4.
10. AJUSTER les trois pieds réglables dans le
dessous du panneau frontal en bois (D) de telle
façon que le meuble soit de niveau et
correctement soutenu sur une surface plane
et solide.
Français
A
Fig. 1
Fig. 2
Fig. 3
Fig. 4
1
B
D
C
2
3
3
3
4
4
4
E
F
G
5
6
