ЧИСТКА И ТЕХНИЧЕСКИЙ УХОД
59

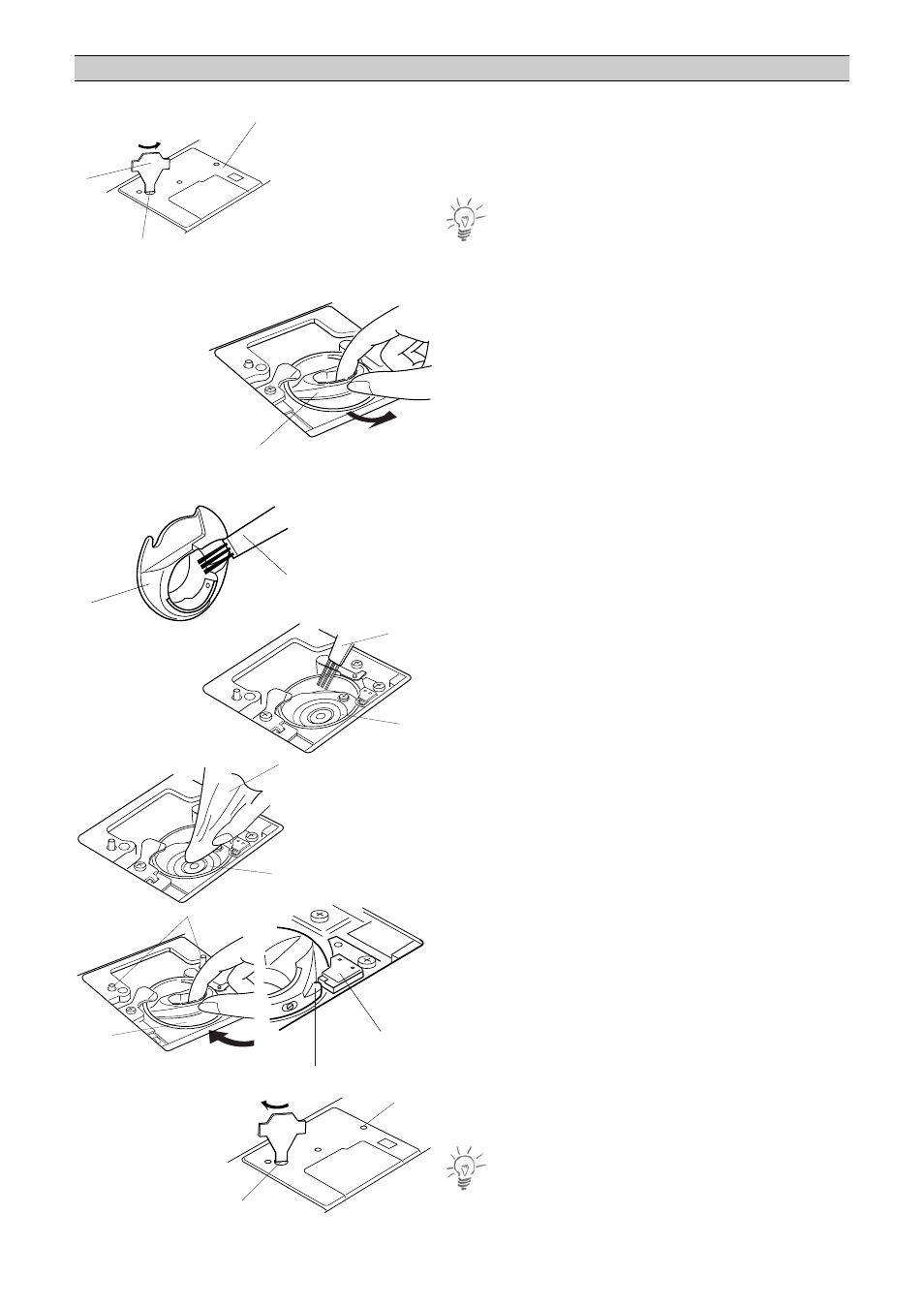

Чистка кольцевого паза корпуса хода
челнока и транспортера
Поверните маховое колесо, чтобы поднять
иглу. Выключите вышивальный компьютер и
отсоедините его от сети.
Примечание
:
Не разбирайте вышивальный компьютер.
Выполняйте только те работы, которые
описаны в этом разделе.
a Выверните крепежный винт прилагаемой
трапециеобразной отверткой. Снимите
игольную пластину.
(1)
3
2
1
(2)
4
1 Трапециеобразная отвертка
2 Крепежный винт
3 Игольная пластина
b Приподнимите шпуледержатель и
извлеките его.
4 Шпуледержатель
(3)
5
4
c Прочистите шпуледержатель щеткой-
кисточкой
5 Щетка-кисточка
5
6
d Прочистите кольцевой паз корпуса хода
челнока щеткой-кисточкой.
6 Кольцевой паз корпуса хода челнока
7
6
(5)
e Прочистите кольцевой паз корпуса хода
челнока сухой салфеткой
7 Мягкая сухая салфетка
10
4
8
9
(7)
11
2
f Вставьте шпуледержатель так, чтобы упор
находился слева от стопора.
8 Упор
9 Стопор
10 Направляющие штифты игольной
пластины
g Снова установите не место игольную
пластину. При этом совместите отверстия в
игольной пластине с направляющими
штифтами и затяните винты.
11 Отверстия в игольной пластине
Примечание:
После чистки вышивального компьютера
снова вставьте иглу и установите на место
лапку.
