6.10.9 РЕМНИ ПРИВОДА НОЖА-
СИНХРОННЫЙ ПРИВОД
Данный раздел применим к Жаткам с Двойным Ножом
Модель D60 35 футов и менее с синхронным приводом.
Для уборочных жаток с одинарными режущими
механизмами обращайтесь к Разделу 6.10.8, Ремни
Привода Одинарного Ножа.
6.10.9.1 Левый Привод
Снимите щиток привода с левой стороны жатки. См.
Раздел 6.3, Щитки Приводов.
ОСТОРОЖНО
Во избежание травм, перед техобслуживанием
машины или открыванием щитков привода, следуйте
процедурам Раздела 6.1 , Подготовка к Проведению
Техобслуживания.
6.10.9.1.1 Регулировка Натяжения – Ремень
Синхронизации
ВАЖНО
Для продления срока службы ремня и привода
не перетягивайте ремень.

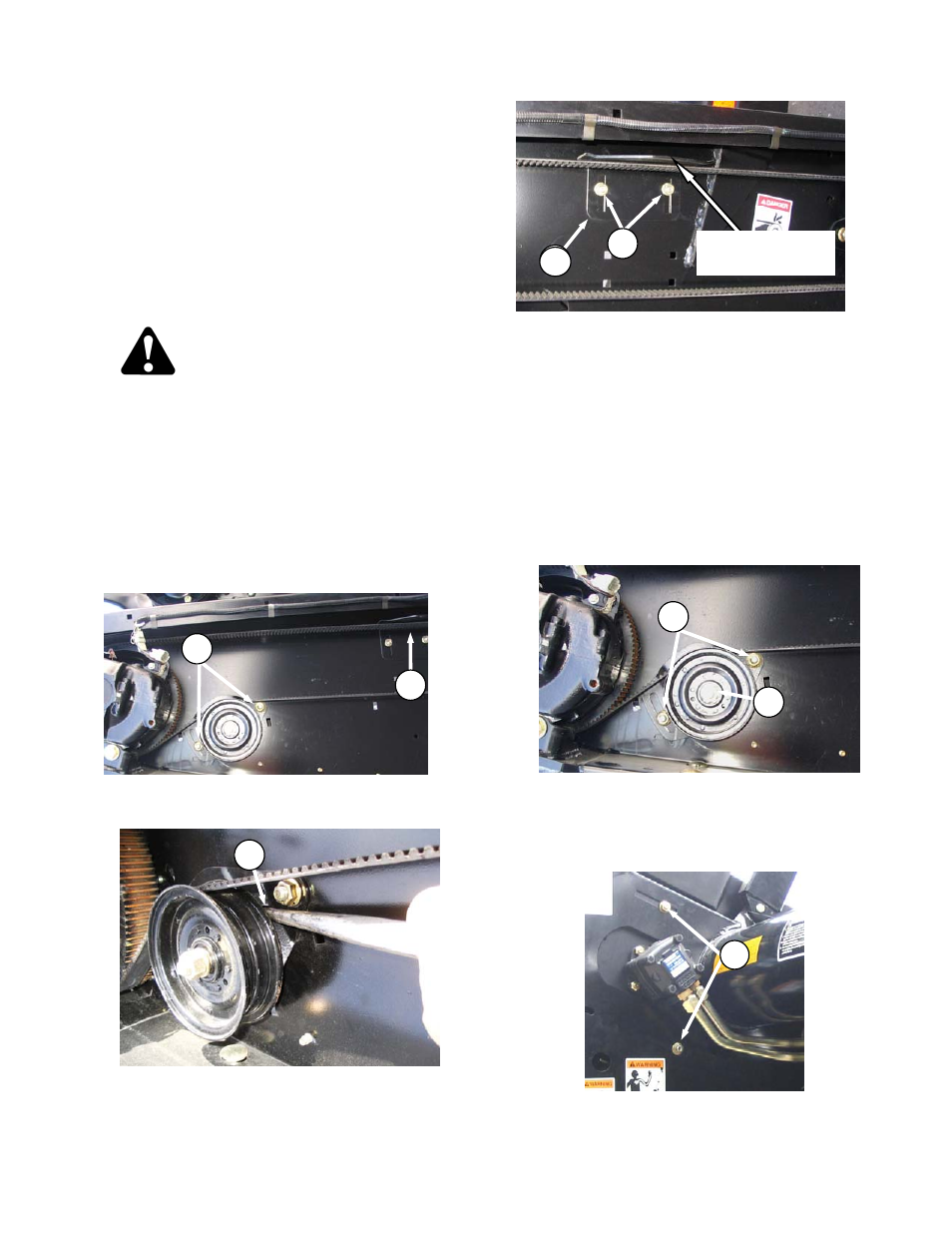

a. Ослабьте 2 гайки (A) на натяжном шкиве ремня
привода ножа.
b. Вставьте монтировку в отверстие (В) и нажмите вниз
пока усилие 6 фунтов (27Н) не отклонит ремень на 1/2
дюйма (13 mm) в середине (C).
c. Затяните гайки (А) на кронштейне шкива
d. Проверьте зазор между ремнем и
успокоителем (D) Зазор должен быть 0.02-0.04
д. (0.5-1.0 mm). Отрегулируйте если
необходимо:
1. Проверьте, что ремень правильно
натянут. .
2. Ослабьте болты (Е) и отрегулируйте
положение , как нужно.
3. Затяните болты
e. Заново отрегулируйте натяжение нового
ремня после короткого периода обкатки
(примерно 5 часов).
6.10.9.1.2 Снятие –Левого Синхронного Ремня
a. Ослабьте 2 гайки (A) на натяжном шкиве для
ослабления ремня.
b. Ослабьте гайку (F) на натяжном шкиве и
опустите шкив вниз.
c. Ослабьте 2 болта (G) на щитке.
