ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
103
Модель – 2009 / 2010 года

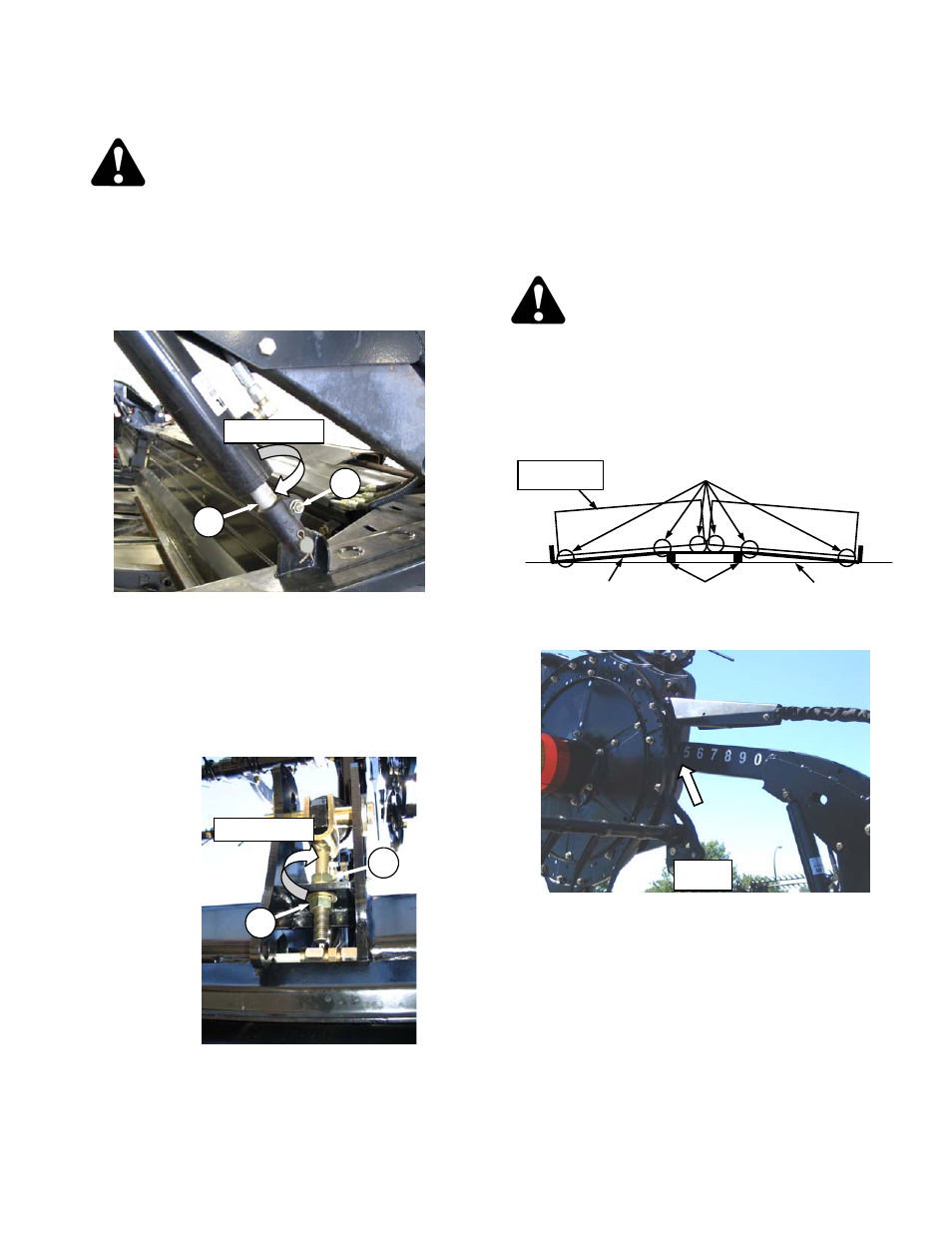

6.12.1.2 Регулировка Зазора Мотовила – D50 и
D60
ОПАСНОСТЬ
Приведите в действие ограничители подъемных
цилиндров перед тем, как работать под жаткой.
a. Поднимите жатку, задействуйте ограничители
подъёмных цилиндров жатки и опустите ее на
стопоры.
b. Полностью опустите мотовило.
c. Отрегулируйте наружные стойки так .
1. Ослабьте болт (A).
2. Поворачивайте шток цилиндра (B) по часовой
стрелке и увеличьте зазор у ножа или против
часовой ,чтобы его уменьшить.
3. Затяните болт (A).
4. Повторите с другой стороны.
d. Для 2х секционных мотовил ( только D60),
отрегулируйте центральную стойку
1. Ослабьте гайку (C) и поверните гайку (D) по
часовой стрелке, чтобы поднять мотовило и
увеличить зазор у ножа или против часовой –
чтобы уменьшить.
2. Затяните гайку (С)
6.12.2 ЗАЗОР МОТОВИЛА К РЕЖУЩЕМУ
АППАРАТУ – FD70
Зазор между пальцами граблин и защитными
пальцами ножа, при полностью опущенном мотовиле
составляет 0.78 д . (20 м м ) +/- 0.12 д. (3 мм)
замеряется по обоим концам каждого мотовила и в
местах сгибов с жаткой в полностью согнутом режиме.
6.12.2.1 Измерение Зазора – FD70
ОСТОРОЖНО
Задействуйте ограничители подъёмных
цилиндров перед тем, как работать под
машиной.
a. Поднимите жатку и установите два 6 дюймовых
(150 мм) блока, установленных прямо под
точками сгиба крыльев
.
b. Полностью опустите жатку в полный согнутый
режим.
c. Отрегулируйте продольное положение мотовила,
как показано..
d. Измерьте зазор по концам каждого мотовила.
ПРИМЕЧАНИЕ:
Мотовило было отрегулировано на
заводе, чтобы обеспечить больший
зазор в центре мотовила, чем по
концам (согнутая) для компенсации ее
прогиба.
e. Замерьте зазор по местам обоих сгибов.
НОЖ
6–дюйм. блоки Уровень земли
Мото
Измерьте в 6 Местах
D60
A
B
CLOCKWISE
Вид вверх снизу
плеча
D
C
По часовой
мотовило
