ЭКСПЛУАТАЦИЯ
форма 169322
19
Модель – 2009 / 2010 года

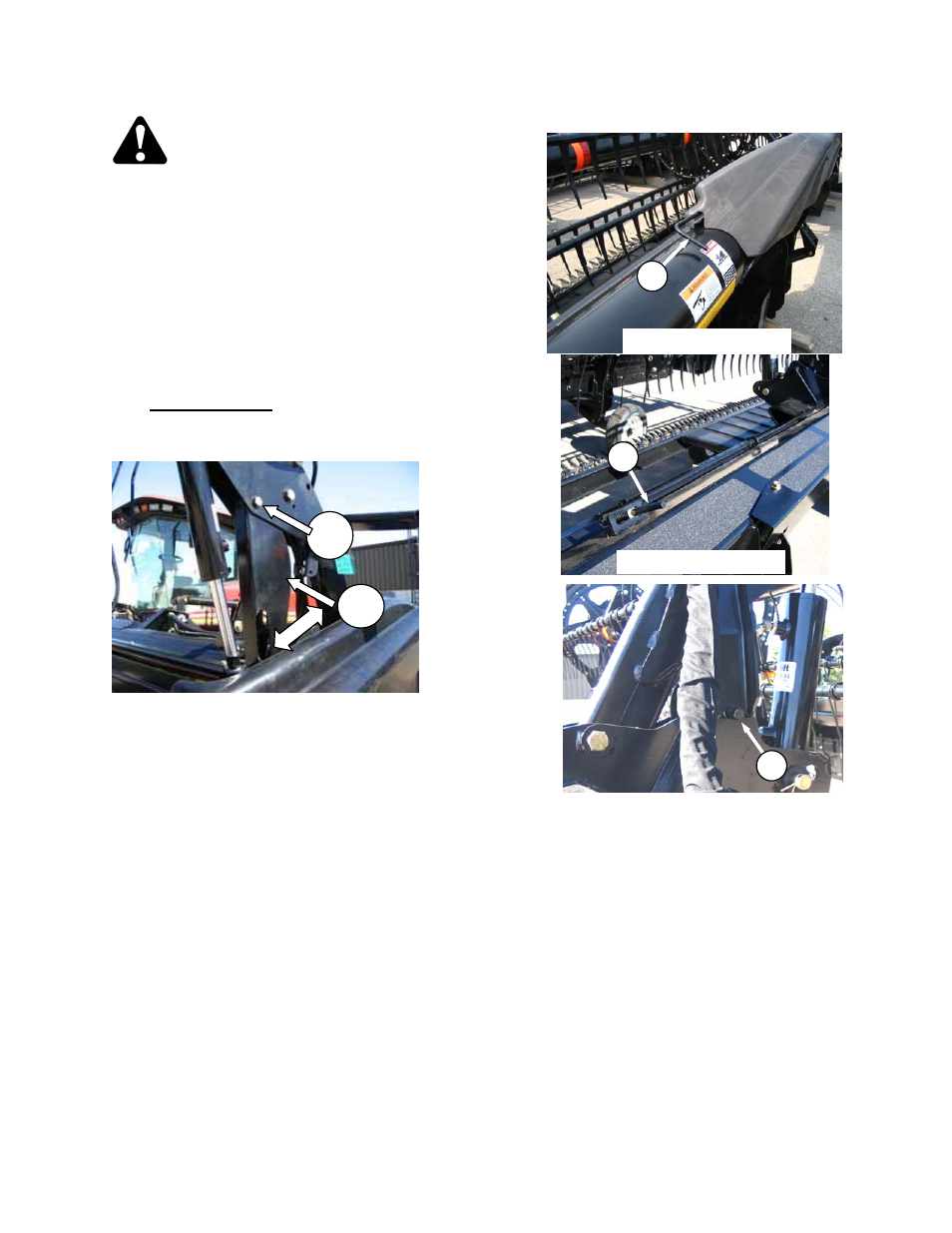

5.3.7 СТОЙКИ - ПОДПОРКИ ДЛЯ МОТОВИЛА
ПРЕДУПРЕЖДЕНИЕ
Во избежание травм от падения поднятого
мотовила, всегда пользуйтесь подпорками для
него перед тем, как оказаться под ним по любой
причине.
ВАЖНО:
Чтобы не повредить опорные
стойки мотовила, не транспортируйте
жатку с установленными подпорками.
Подпорки мотовила находятся у каждой опоры
мотовила. Чтобы их задействовать, обратитесь
к иллюстрациям и действуйте следующим
образом:
Жатки D60 и FD70
a. Поднимите мотовило на максимальную высоту.
b. Передвиньте подпорки (A) в рабочее
положение .
ПРИМЕЧАНИЕ:
Следите, чтобы шарнирный болт (B) был
хорошо затянут, так чтобы подпорка
оставалась в не рабочем положении , когда
ею не пользуются, но и так , чтобы можно
было её задействовать вручную.
c. В центральной стойке на жатке с 2х
секционными мотовилами передвиньте
блокировку (С) внутрь, чтобы привести в
действие палец (D) под подпоркой.
d. Опустите мотовило до тех пор пока подпорки не
коснутся рамы
e. Чтобы разблокировать подпорки, поднимите
мотовило, подтолкните подпорки (А)
противоположную сторону.
f. Для жаток с 2 х секционным мотовилом
передвиньте блокировку (С) наружу.
D
C
FD70Гибкая жатка
C
D60 Уборочная жатка
А
В
