Дополнительные функции
7.7.1 Интерфейс связи RS 232 C по DIN 12900-1
ПК можно подключить с помощью экранированного кабеля
интерфейса к 9-полюсному разъему на задней стороне
инкубатора (см. рис. 31 и стр. 14) . Экранирующая оболочка
должна быть соединена с корпусом вилочной части. Если
последовательный интерфейс не используется, то устано-
вите на разъем заглушку, входящую в комплект поставки.
Если к ПК подключаются несколько инкубаторов с помощью
интерфейсов RS-232-C, то для каждого инкубатора необ-
ходим соответствующий интерфейс на ПК и собственный
кабель (рис. 32). Максимальная длина кабеля составляет
15 м.
Расположение выводов:
1 2 3 4 5 6 7 8 9
резерв RXD TXD резерв земля резерв резерв резерв резерв

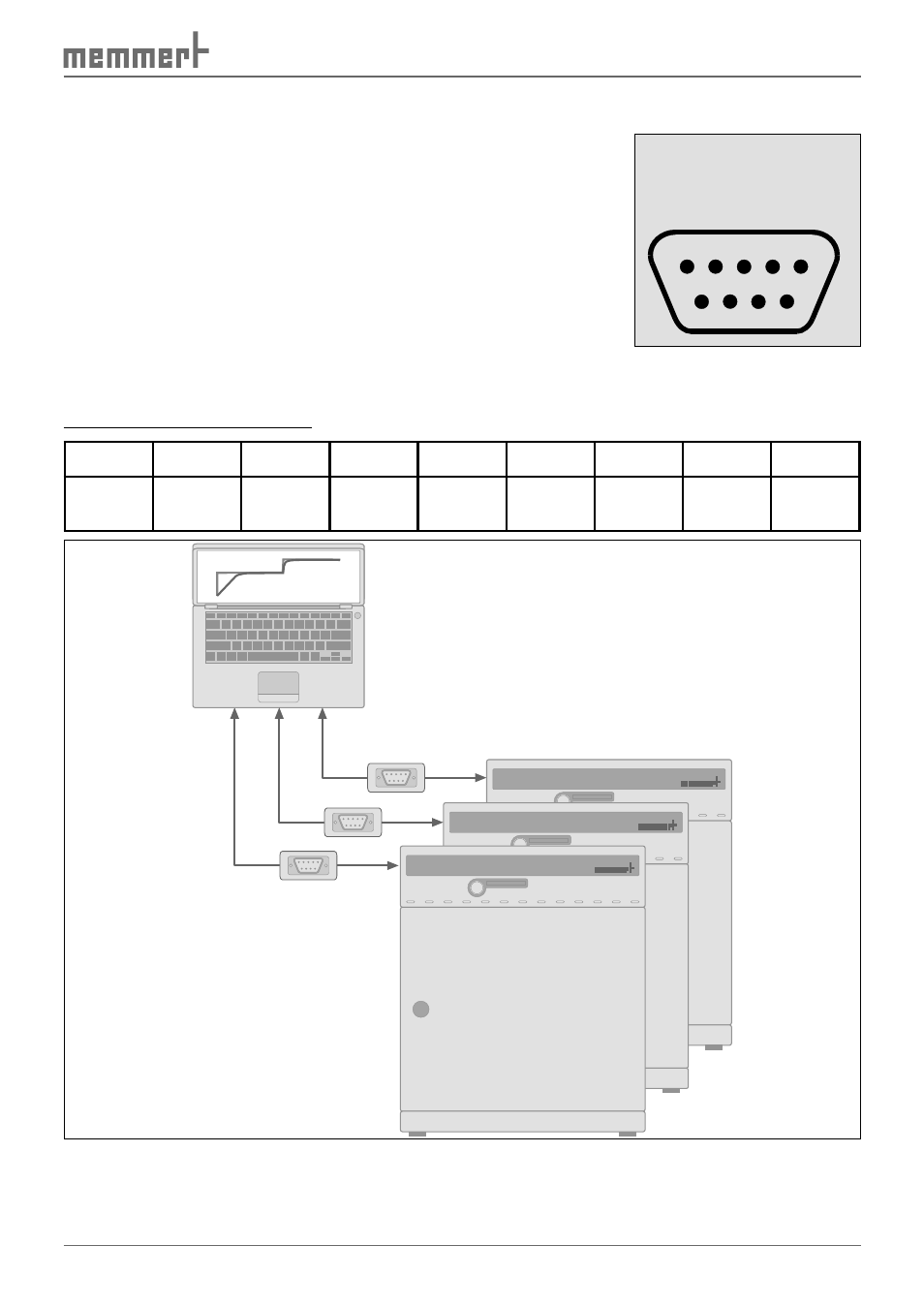

рис. 32 Подключение инкубаторов с помощью интерфейса связи RS 232-C
RS 232-C
-ɩɨɥɸɫɧ
ɩɨɫɥɟɞ
1 2 3 4 5
6 9 8 7
рис. 31 Интерфейс
RS-232-C
