Устройство и принципы работы
2.6 Подключения
3
4
5
6
2
1
H
2
O
7 N2
In

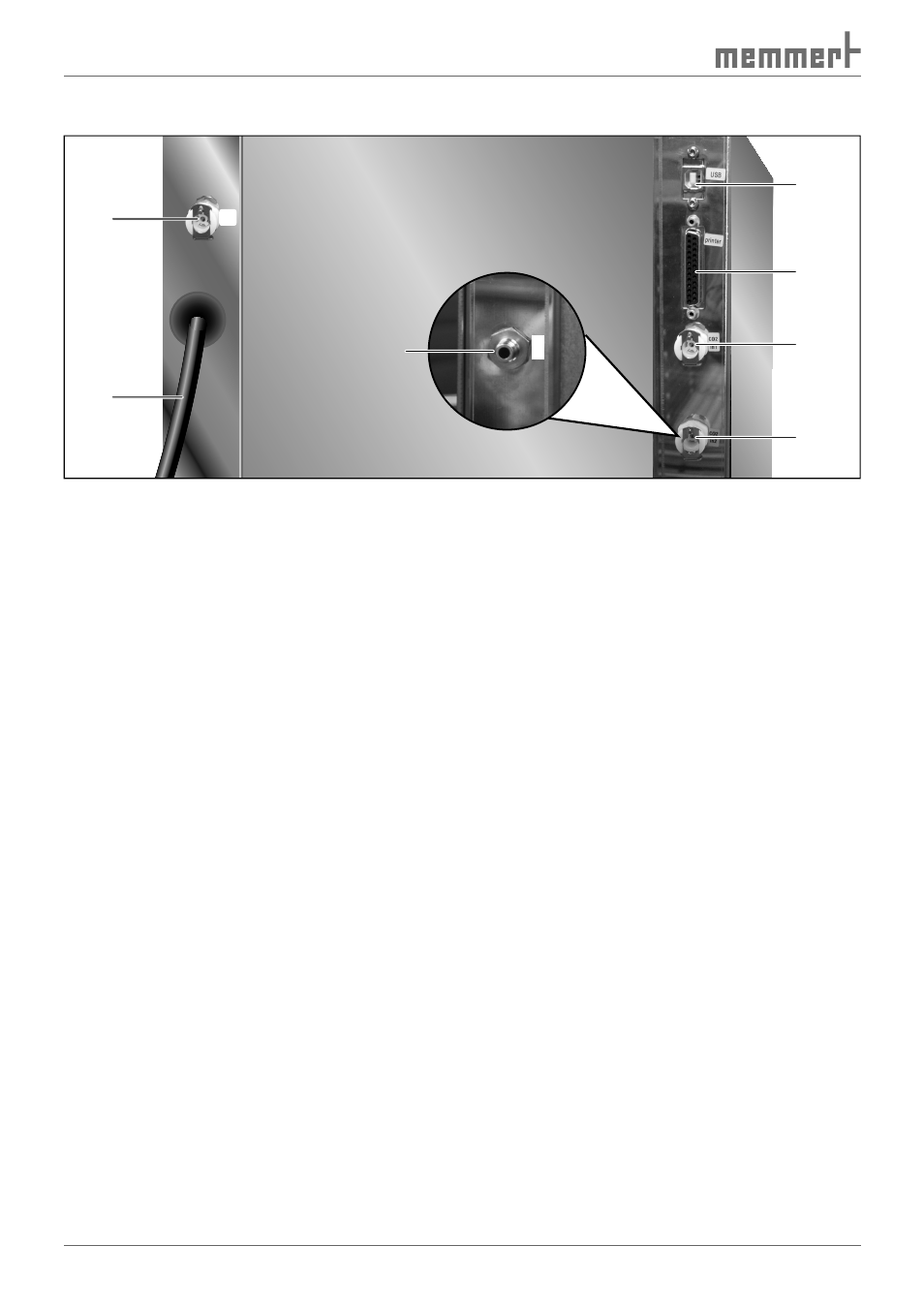

рис. 4 Подключения на задней стороне устройства
1 Подключение воды (только при наличии модуля увлажнения)
2 Сетевой кабель
3 USB-разъем (только при наличии коммуникационного модуля или модуля преми-
ум; альтернативно разъем Ethernet, RS-232 или RS-485) (подробнее со стр. 58)
4 Разъем для подключения принтера (при наличии коммуникационного модуля или
премиум (см. стр. 46)
5 CO
2
-подключение от главного газового баллона
6 CO
2
-подключение от резервного газового баллона (только при наличии модуля
CO
2
или модуля премиум)
7 N
2
-подключение (быстроразъемная муфта, только при наличии модуля O
2
)
2.6.1 Электрическое подключение
При электрическом подключении следует соблюдать принятые в стране стандарты (на-
пример, в Германии DIN VDE 0100 со схемой защитного отключения).
Это устройство рассчитано на работу с сетью питания с сопротивлением системы Z
max
в точке потребления (подключение здания) макс. 0,292 Ом. Эксплуатирующая сторона
должна обеспечить питание инкубатора только от сети, соответствующей этим требова-
ниям. При необходимости значение сопротивления системы можно узнать у местного
оператора электроснабжения.
2.6.2 Подключение внешних приборов
К разъемам для внешних приборов (в зависимости от варианта оснащения: USB, RS 232,
RS 485, Ethernet, принтер) разрешено подключать только приборы, интерфейсы которых
соответствуют требованиям к малому напряжению (например, ПК).
2.6.3 Подключение газа
Инкубатор может быть подсоединен с помощью имеющегося шланга сжатого воздуха и
редукционного клапана с монитором газового баллона (DIN 8546) к баллону сжатого CO
2
или непосредственно к центральной сети снабжения CO
2
. При оснащении модулем CO
2
или модулем премиум к инкубатору с помощью быстроразъемной муфты можно под-
ключить два баллона с CO
2
. При оснащении модулем O
2
вместо второго баллона с CO
2
можно подсоединить баллон с N
2
(рис. 4).
Макс. давление на входе - 1,2 бар. Давление в пределах 0,8-1 бар является оптимальным.
