Ввод в эксплуатацию
4. Ввод в эксплуатацию
4.1 Контроль
4.1.1 Контроль датчика температуры
Сильные толчки во время транспортировки
могут вызвать смещение датчика температу-
ры в держателе в камере инкубатора.
Проверьте правильное положение датчиков
температуры и при необходимости осторожно
установите в правильное положение в держа-
теле (см. рис. 10).
4.1.2 Проверьте дверцу и при
необходимости отрегулируйте ее
положение
См. стр. 64.
4.2 Подключение
4.2.1 Электропитание
Внимание!
При электрическом подключении следует соблюдать принятые в стране стандарты
(например, в Германии DIN VDE 0100 со схемой защитного отключения). Учиты-
вайте параметры подключения и мощности (см. фирменную табличку).
Это устройство рассчитано на работу с сетью питания с сопротивление системы Z
max
в точке потребления (подключение здания) макс. 0,292 Ом. Эксплуатирующая сторона
должна обеспечить питание инкубатора только от сети, соответствующей этим требова-
ниям. При необходимости значение сопротивления системы можно узнать у местного
оператора электроснабжения.
Подсоедините сетевой кабель (см. рис. 4 на стр. 14).
4.2.2 Внешние приборы
(только при оснащении коммуникационным модулем или модулем премиум)
К разъемам на задней стороне инкубатора (см. рис. 4 на стр. 14 разрешается подключать
только приборы, интерфейсы которые соответствуют требованиям для малого напряже-
ния (например, ПК, ноутбук, принтер). Возможность подключения приборов зависит от
выбираемого варианта оснащения/модулей (подробное описание приведено в разделе
„Интерфейсы связи“ со стр. 58)

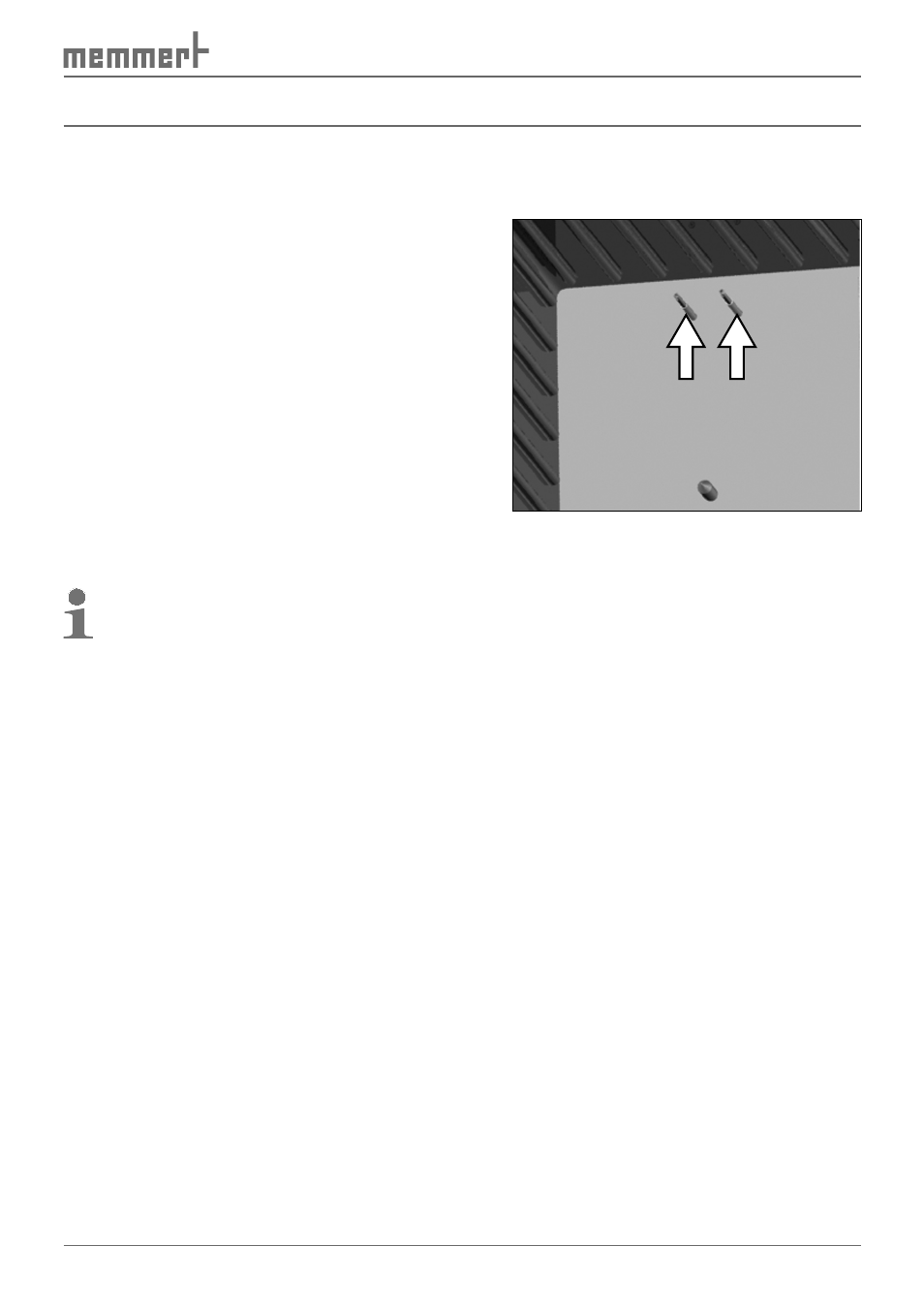

рис. 10 Датчик температуры
