M.K.JUCHHEIM GmbH & Co
Moltkestra
ße 13-31, 36035 Fulda, Germany
tel: (0661) 6003-715, fax: (0661) 6003-606
teletex: 49 701 juf d
Òèïoâoé лист 90.2221, лист 4/6
(2) Рабочая температура в °C
x х x x
150
-200...+600°C
x x x x
415
-50...+600°C (стандарт)
(3) Измерительная часть
x x х х
1001
1 x Pt 100 по трехпроводной схеме соединения
x x х х
1003
1 x Pt 100 по двухпроводной схеме соединения
x x х х
1005
1 x Pt 1000 по двухпроводной схеме соединения (только для -50...+600°C)
x x х х
1006
1 x Pt 1000 по трехпроводной схеме соединения (только для -50...+600°C)
x x х х
1011
1 x Pt 100 по четырехпроводной схеме соединения
х х х
2001
2 x Pt 100 по трехпроводной схеме соединения
x x х х
2003
2 x Pt 100 по двухпроводной схеме соединения
(4) Класс точности согласно DIN EN 60 751
x x x х
1
Класс B (стандарт)
x x x x
2
Класс A
x x х х
3
Класс 1/3 DIN
(5) Диаметр защитной трубки D в мм
x х х х
1,9
∅
1,9 мм (оболочка
∅
1,5 мм)
x х х х
3
∅
3 мм
х x х х
6
∅
6 мм
(6) Монтажная длина EL в мм (70
≤≤≤≤≤ EL ≤≤≤≤≤ 1000)
x x х х
100
100 мм
х x х х
200
200 мм
x x х х
300
300 мм
x x х х
...
данные в виде текста (шаг 50 мм)
(7) Концы присоединительных проводов
x х х х
03
удаленная изоляция
x х х х
11
наконечники на жилах согласно DIN 46 228, часть 4 (стандарт)
х х х х
13
контакты под клеммник 6,3 согласно DIN 46 227
х х х х
80
многополюсное разъемное соединение (тип указывать в текстовом виде)
(8) Длина присоединительных проводов (500
≤≤≤≤≤ АL ≤≤≤≤≤ 500000)
x х х х
2500
2500 мм
x х х х
…
данные в виде текста (шаг 500 мм)
(9) Дополнительные опции
x х х х
000
без дополнительных опций
x х х х
317
экранирование присоединительных проводов
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Код заказа
-
-
-
-
-
-
-
/
, …
Пример заказа
902221/32 - 415 - 1001 -
1
-
3
- 200 - 11
- 2500 / 000
1
1. Дополнительные опции указываются друг за другом и разделяются запятыми.

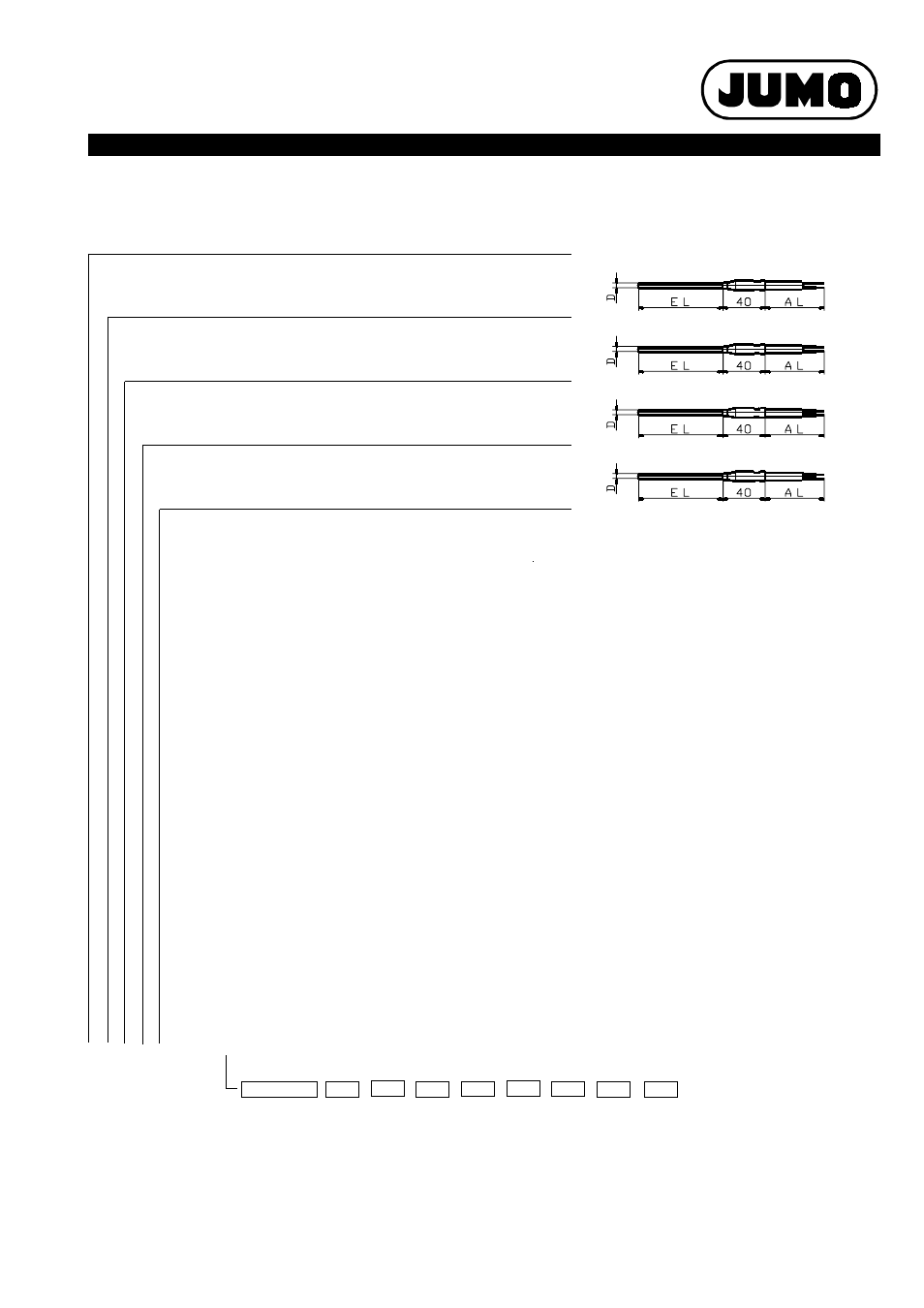

Данные для заказа:
Термометр сопротивления в оболочке согласно DIN EN 60 751
902221/30
Термометр сопротивления в оболочке с присоедини-
тельными проводами из ПВХ (температурный диа-
пазон провода -5...+80°C (+105°C)
902221/32
Термометр сопротивления в оболочке с присоедини-
тельными проводами из силикона (температурный ди-
апазон провода -50...+180°C)
902221/33
Термометр сопротивления в оболочке с присоедини-
тельными проводами из тефлона PTFE (температур-
ный диапазон провода -190...+260°C)
902221/34
Термометр сопротивления в оболочке с присоедини-
тельными проводами в металлической оплетке (тем-
пературный диапазон провода -50...+350°C)
(1) основное исполнение
