Типовой лист 90.9721 стр.5/6

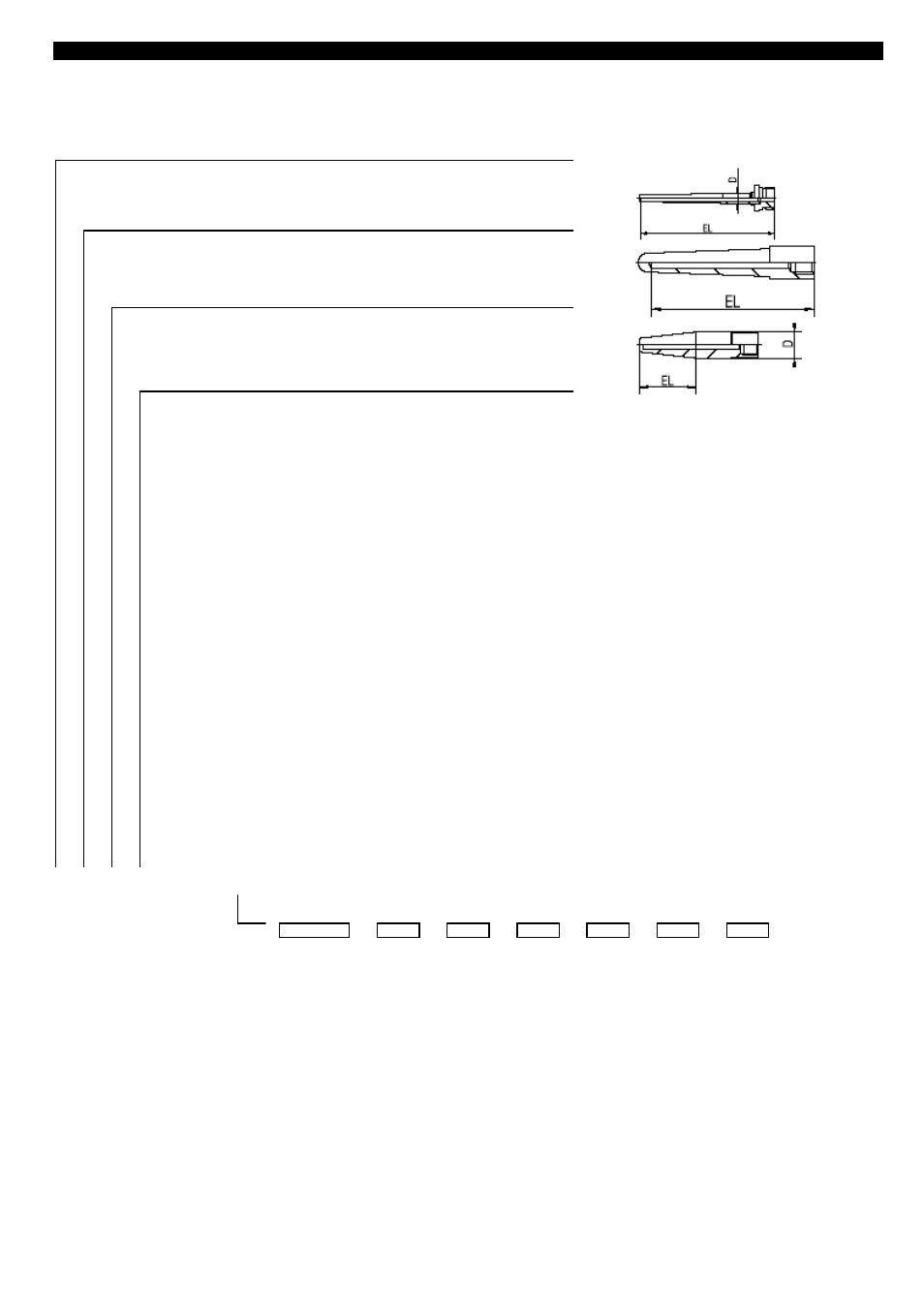

Данные для заказа:
вварные защитные гильзы
(1) Защитные гильзы
909721/15 вварные защитные гильзы,
конические, с наружной резьбой G3/4
909721/20 вварные защитные гильзы,
конические, с внутренней резьбой G1/2
(DIN 16 179 формы S)
909721/20 вварные защитные гильзы,
с внутренней резьбой M 18x1.5
(DIN 43 763 формы D)
(2) Рабочий диапазон температур в °С
(см. также диаграмму нагрузки)
х х х 848 0…400°С
х 854 0…500°С
(3) Диаметр защитной трубы D в мм.
х 12 внешний диаметр 12 мм со смещением на 8 мм/внутренний диаметр 6,5 мм
х 24 внешний диаметр 24 мм со смещением 12,5 мм/внутренний диаметр 7 мм
х 25 внешний диаметр 25 мм со смещением 17 мм/внутренний диаметр 11 мм
(4) Монтажная длина термометра EL в мм
х 65(140) 65 мм (L=140мм)¹ (форма D1)
х 65(200) 65 мм (L=200мм) (форма D4)
х 100 100 мм
х 125(200) 125 мм (L=200мм) (форма D2)
х 125(260) 125 мм (L=260мм) (форма D5)
х х 160 160 мм
х 190 190 мм
х 220 220 мм
х 250 250 мм
(5) Присоединение
х х х 000 приварная гильза
(6) Материал защитной трубы
х 03 сталь 1.0305
х х 26 нерж.сталь 1.4571 (макс. 400°С)
х х 36 сталь 1.7335 (макс. 500°С)
(7) Дополнительные операции
х х х 000 без дополнительных операций
х х х 374 сертификат о приемо-сдаточных испытаниях APZ 3.1 В
(1) (2) (3) (4) (5) (6) (7)
Код заказа – – – – – /
Пример заказа 909721/15 – 848 – 12 – 100 – 000 – 03 / 000
1.Пример: 65 мм (L=140 мм). 65 мм=EL конус, 140 мм=L гиьза
