Типовой лист 90.9728 стр.2/2
Данные для заказа
: Термопары по DIN 43 732

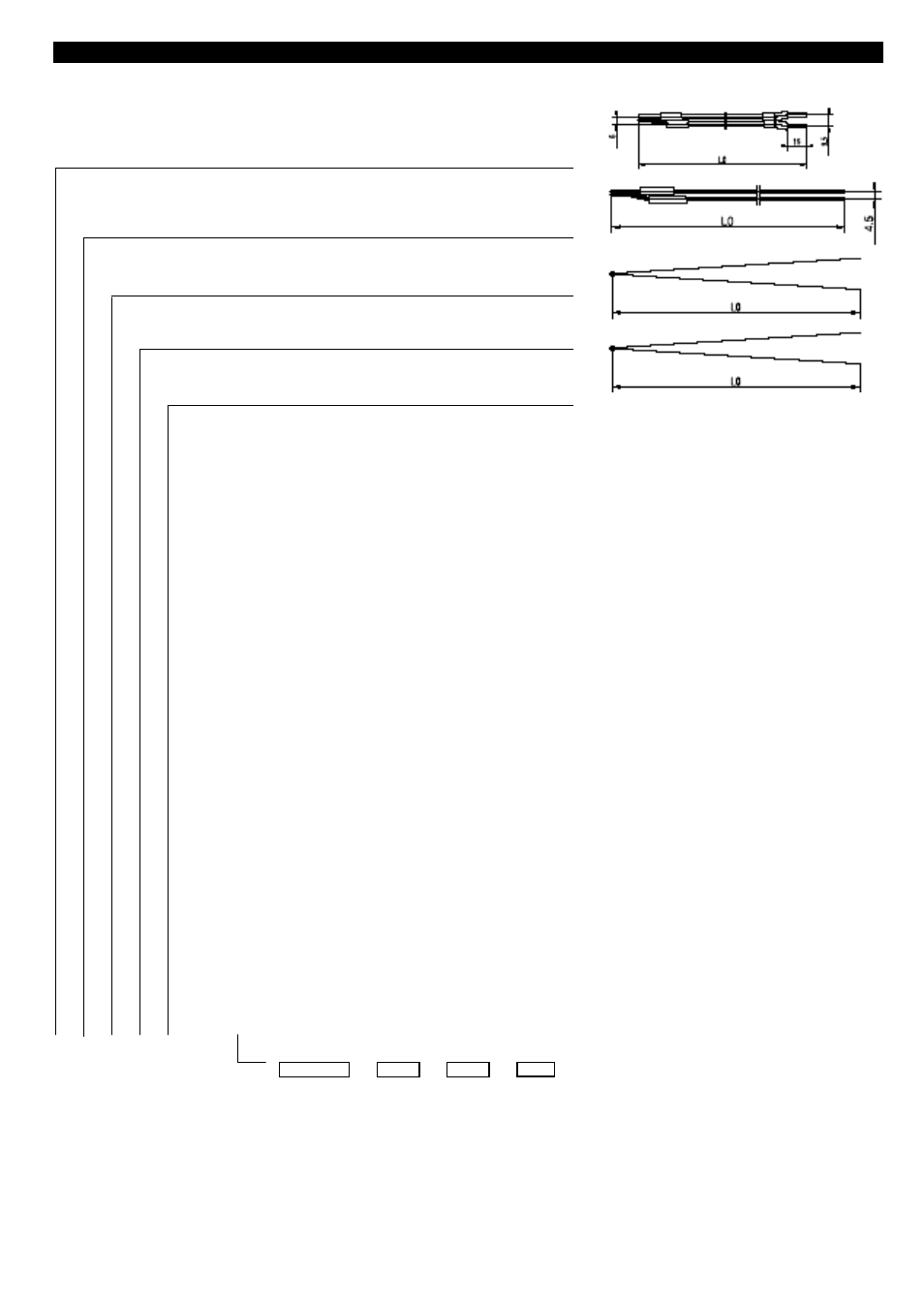

(1) Основное исполнение
909728/10 Термопар по DIN 43 732 формы А
909728/20 Термопар по DIN 43 732 формы В
909728/30 Термопар по DIN 43 732 формы С
909728/40 Термопар по DIN 43 732 формы D
(2) Измерительный наконечник/диапазон температур в °С
х х 1042 1 x Fe-CuNi „L", -200 .. +600°C (форма В); -200…+700°C (форма А)
х х 1043 1 x NiCr-Ni „K", -200 .. +900°C (форма В); -200…+1000°C (форма А)
х х 1044 1 x Pt10Rh-Pt „S", -50 .. +1300°C
х 1046 1 x Pt30Rh-Pt6Rh„B", -50 .. +1600°C
(3) Диаметр сердечника D в мм.
х 0,35 Ø 0,35 мм
х х 0,5 Ø 0,5 мм
х 1 Ø 1 мм (только в соединении с измерительным наконечником( 1 x Fe-CuNi „L" )
х 1,38 Ø 1,38 мм (только в соединении с измерительным наконечником(1 x NiCr-Ni „K")
х 3 Ø 3 мм
(4) Общая длина L0 в мм./NL¹ Вес в гр.
Тип „S" Тип „S" Тип „В"
Ш 0,35 Ш 0,5 Ш 0,5
х 220 220 мм / 180 мм
х 240 240 мм / 180 мм 1,00 гр. - -
х 260 260 мм / 180 мм - 2,20 гр 2,11 гр
х 290 290 мм / 250 мм
х 310 310 мм / 250 мм 1,28 гр. - -
х 330 330 мм / 250 мм - 2,78 гр 2,66 гр
х 395 395 мм / 355 мм
х 415 415 мм / 355 мм 1,71 гр. - -
х 435 435 мм / 355 мм - 3,64 гр 3,49 гр
х х 540 540 мм / 500 мм
х 560 560 мм / 500 мм 2,29 гр. - -
х 580 580 мм / 500 мм - 4,84гр 4,63 гр
х х 750 750 мм / 710 мм
х х 790 790 мм / 710 мм 3,22 гр 6,57 гр 6,28 гр
х х 1040 1040 мм / 1000 мм
х х 1080 1080 мм / 1000 мм 4,39 гр 8,95 гр 8,57 гр
х х 1440 1440 мм / 1400 мм
х х 1480 1480 мм / 1400 мм 6,00 гр 12,24 гр 11,72 гр
х х 2040 2040 мм / 2000 мм
х х х х … Другая длина по запросу
(1) (2) (3) (4)
Код заказа – – –
Пример заказа 909728/10 – 1042 – 3 – 540
1. для термоэлементов по DIN 43 733 с номинальной длиной L в мм.
10.01/00395649
