Òèïoâoé лист 90.1221, лист 5/7
(2) Измерительная часть / рабочая температура в °C
x х х
1040
1 х Fe-CuNi “J”, рабочая температура -200…+800 °С, материал оболочки 1.4541
x х х
1042
1 х Fe-CuNi “L”, рабочая температура -200…+800 °С, материал оболочки 1.4541
x х х
1043
1 х NiCr-Ni “K”, рабочая температура -200…+1200 °С, материал оболочки 2.4816
x
х
2042
2 х Fe-CuNi “L”, рабочая температура -200…+800 °С, материал оболочки 1.4541
x
х
2043
2 х NiCr-Ni “K”, рабочая температура -200…+1200 °С, материал оболочки 2.4816
(3) Диаметр защитной трубки D в мм
х х х
0,5
∅
0,5 мм, только вместе с 1 х NiCr-Ni “K”
x х х
1
∅
1 мм
x х х
1,5
∅
1,5 мм
x х х
2
∅
2 мм
x х х
3
∅
3 мм
x х х
4,5
∅
4,5 мм
х x х
6
∅
6 мм
(4) Монтажная длина EL в мм (50
≤≤≤≤≤ EL ≤≤≤≤≤ 50000)
x x х
100
100 мм
х x х
200
200 мм
x x х
300
300 мм
х x х
400
400 мм
х x х
500
500 мм
x x х
...
данные в виде текста (шаг 50 мм)
(5) Концы компенсационных проводов
x х х
03
удаленная изоляция
x х х
11
наконечники на жилах согласно DIN 46 228, часть 4 (стандарт)
х х х
13
контакты под клеммник 6,3 согласно DIN 46 227
х х х
80
многополюсное разъемное соединение (тип указывать в текстовом виде)
(6) Длина компенсационных проводов (500
≤≤≤≤≤ АL ≤≤≤≤≤ 500000)
x х х
2500
2500 мм
x х х
…
данные в виде текста (шаг 500 мм)
(7) Дополнительные опции
x х х
000
без дополнительных опций
x x х
309
не изолированный монтаж (элемент приварен к дну)
x х х
317
экранирование компенсационных проводов
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Код заказа
-
-
-
-
-
/
, …
Пример заказа
901221/32 - 1042 -
3
- 200 -
11 - 2500 / 000
1
1. Дополнительные опции указываются друг за другом и разделяются запятыми.

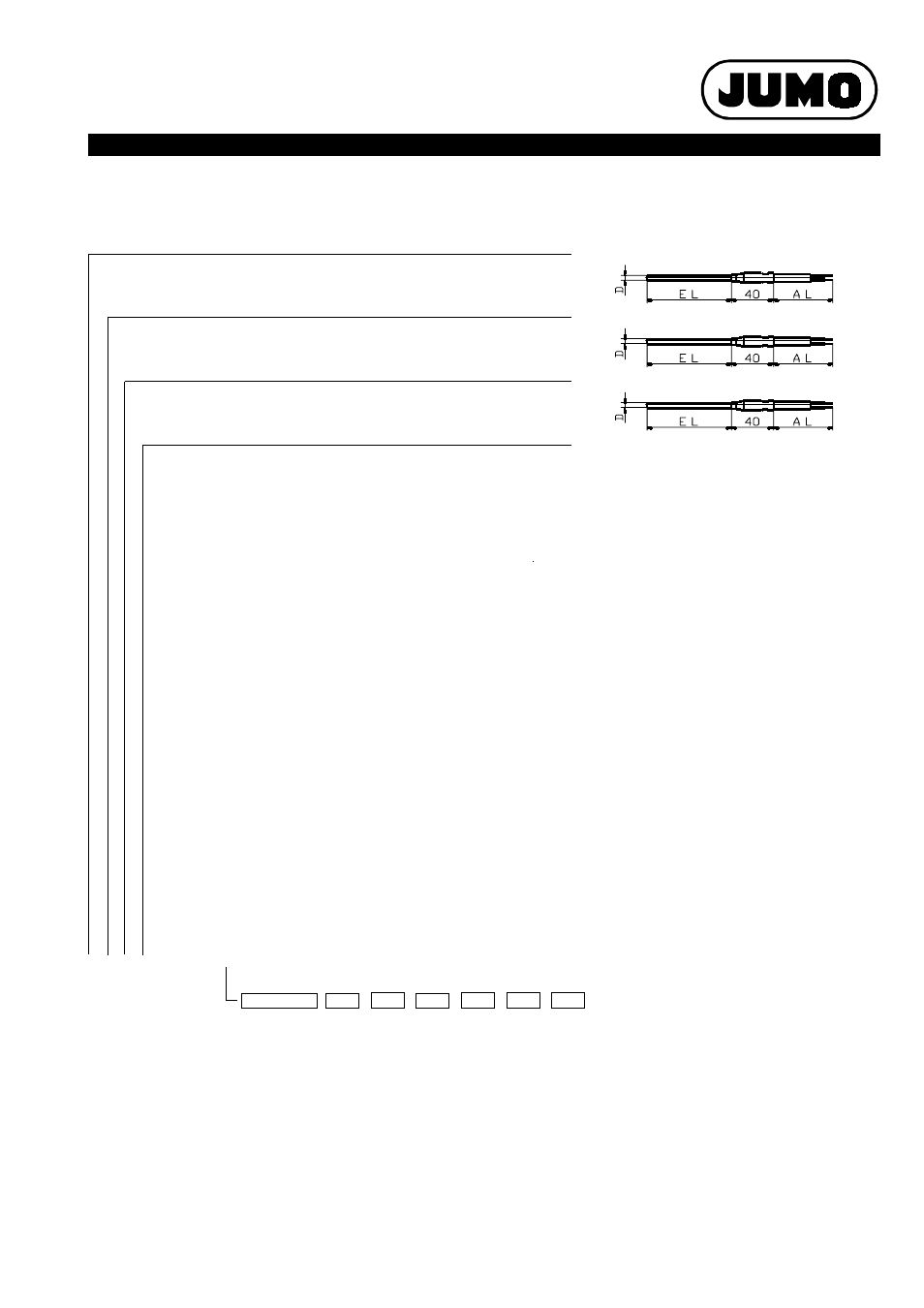

Данные для заказа:
Термоэлемент в оболочке согласно DIN 43 710 и DIN EN 60 584
901221/32
Термоэлемент в оболочке с компенсационными про-
водами из силикона
901221/33
Термоэлемент в оболочке с компенсационными про-
водами из тефлона
901221/34
Термоэлемент в оболочке с компенсационными прово-
дами в металлической оплетке и со стеклоизоляцией
(1) основное исполнение
