6.3.4.2
Передатчики со съемными клеммами
На следующем рисунке показано расположение контактов клеммной
колодки передатчика. Эта колодка разделена на три секции.
Клеммы секции №1 предназначены для выходов передатчика.
Эти сигналы не сертифицируются на невоспламеняемость.
Клеммы секции №2 предназначены для подключения сигналов от
внешних датчиков (давления и температуры). Для модели
передатчика модели TB8-xx-xx-xx-02, сертифицированного
согласно классу I, зоны 2 по ATEX, они рассматриваются как
невоспламеняемая проводка, монтируемая на объекте.
Клеммы секции №2 предназначены для подключения кабеля от
головки датчика. Она состоит из 12 витых пар, плюс оплетка
кабеля (экран). Для модели передатчика модели TB8-xx-xx-xx-02,
сертифицированного согласно классу I, зоны 2 по ATEX, они
рассматриваются как невоспламеняемая проводка, монтируемая
на объекте.
Рекомендуемый момент затяжки для винтов клемм (от 0,5 до 0,6
Нм).
Рекомендуемый момент затяжки для винтов, фиксирующих клеммы
к шасси, составляет (от 0,4 до 0,5 Нм).

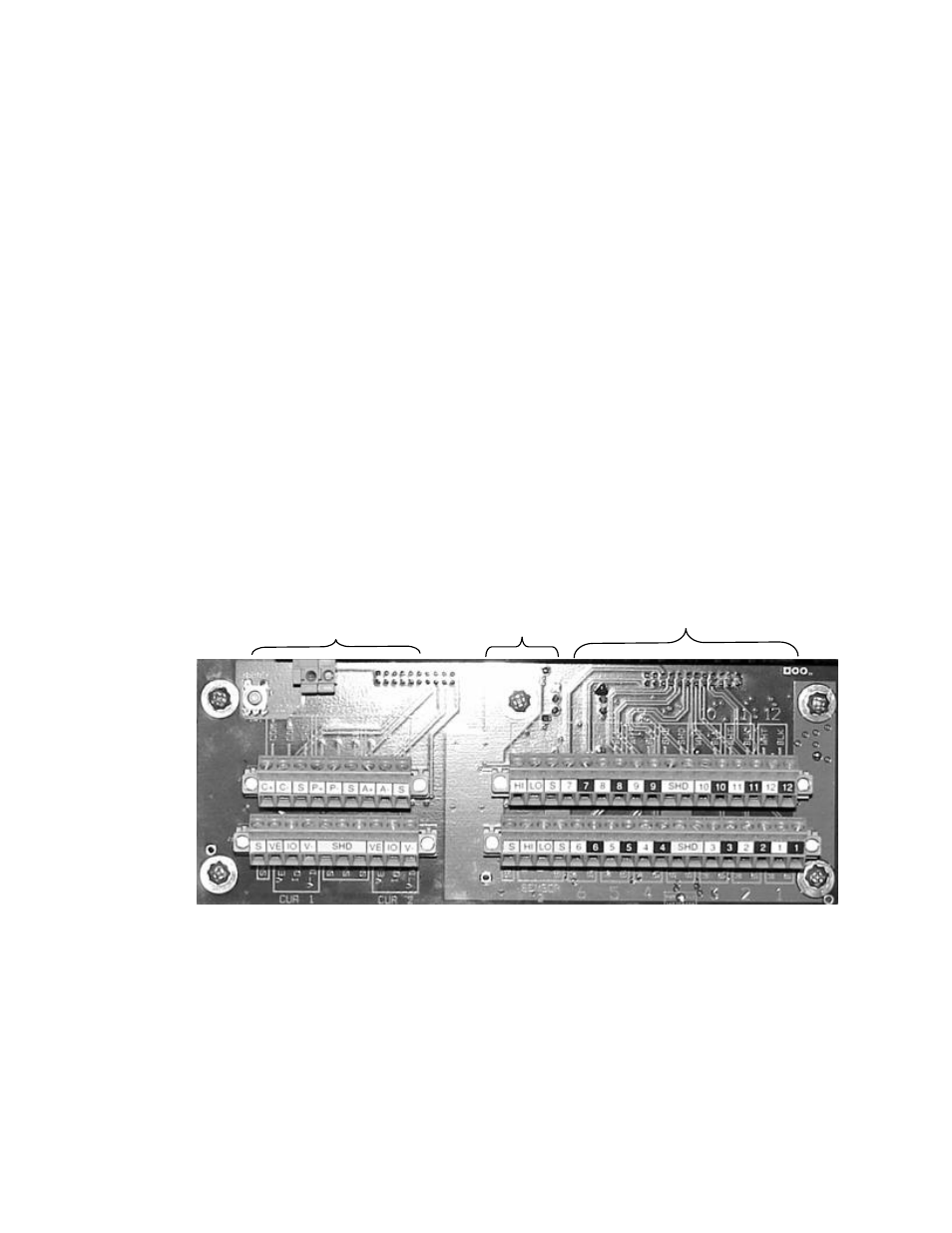

Рисунок 7
Расположение клемм колодки
Зеленый провод с желтой полосой присоединен к резьбовой
шпильке на шасси. Свободный конец этого провода зачищен, и
должен быть подключен в клемме J4-1. J4-1 — это самая левая
клемма самой большого разъема (разъем на нижнем правом
рисунке 7) она отмечена буквой «S» на желтом фоне. Это
дублирующее электрическое соединение с защитным
заземлением для контактов с пометкой «SHD», которые должны
Секция №1
Секция №3
Секция №2
