Внимание – Инструкция по эксплуатации CiDRA SONARtrac
Страница 102
20832-01RU
Ред. 05
Страница 6-29
6.3.5.2
Пассивный гидролокационный измеритель с питанием от
постоянного тока
Для питания версии пассивного гидролокационного измерителя,
работающей от постоянного тока, может использоваться любое
напряжение в диапазоне 18-36 В пост. тока. Необходимо
использовать силовые кабели сечением минимум AWG 18 и
максимум AWG 12 (от 1,04 мм
2
до 3,31 мм
2
), с заземляющим
проводом.
ВНИМАНИЕ
Для установок класса I, раздела 2 необходимо
использование третьего заземляющего провода,
подключенного к клемме заземления на силовой клеммной
колодке, ввод подачи питания и входы/выходы должны
быть установлены в соответствии с национальными
правилами по установке электрооборудования
ВНИМАНИЕ
Всегда используйте третий заземляющий провод,
подключенный к клемме заземления на вводной силовой
клеммной колодке. Нарушение этого требования может
привести к ненадлежащему функционированию системы.

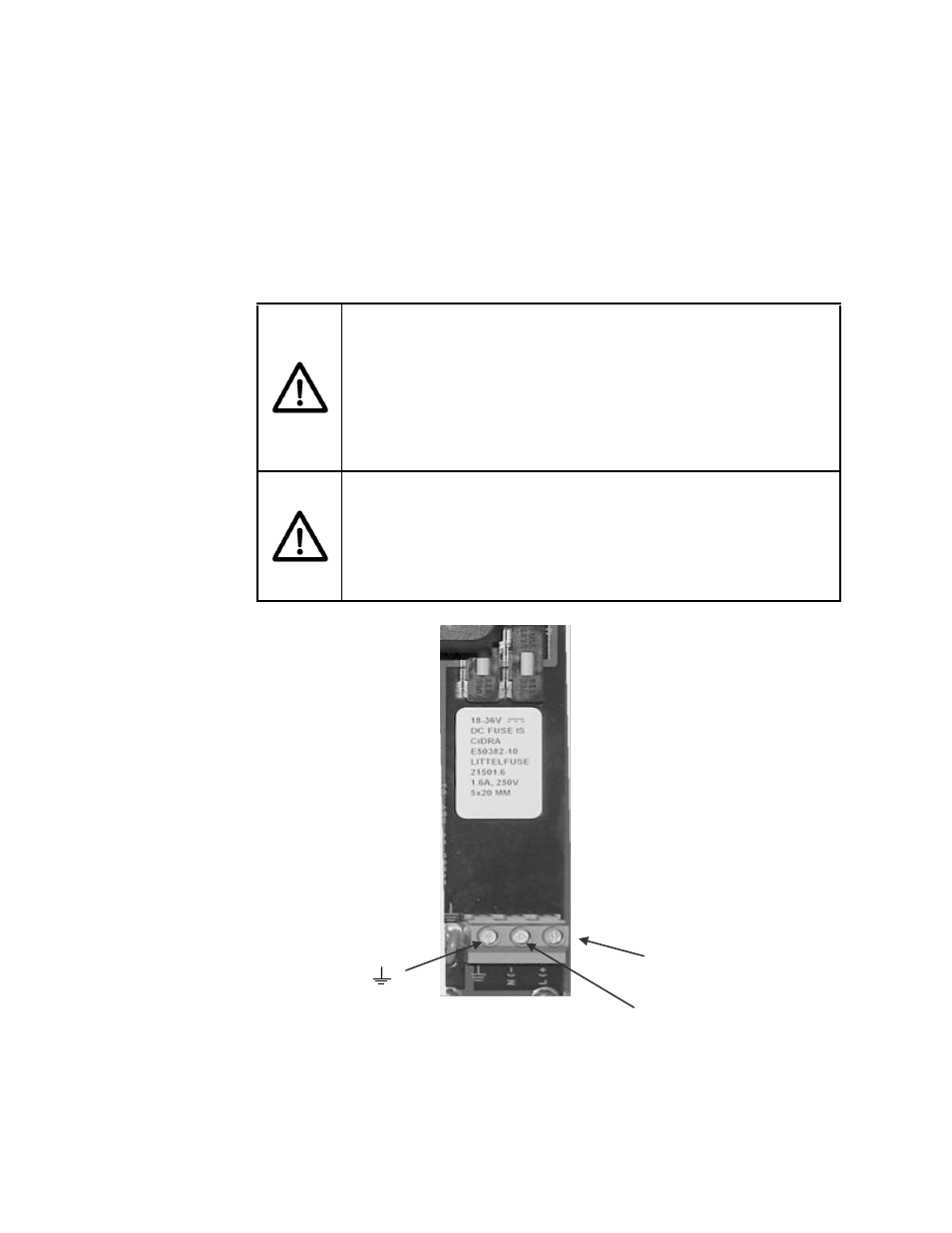

Рисунок 21 Подключение питания постоянного тока к передатчику
Фаза (+)
Нейтраль (-)
Заземление(
)
