5.7.1.5
Установка уплотнительного кольца
Уплотнительное кольцо поставляется под размер кожуха с
предустановленным вертлюгом. Необходимо сначала установить
уплотнительное кольцо на одном конце кожуха, а затем
повторить операцию на другом конце.

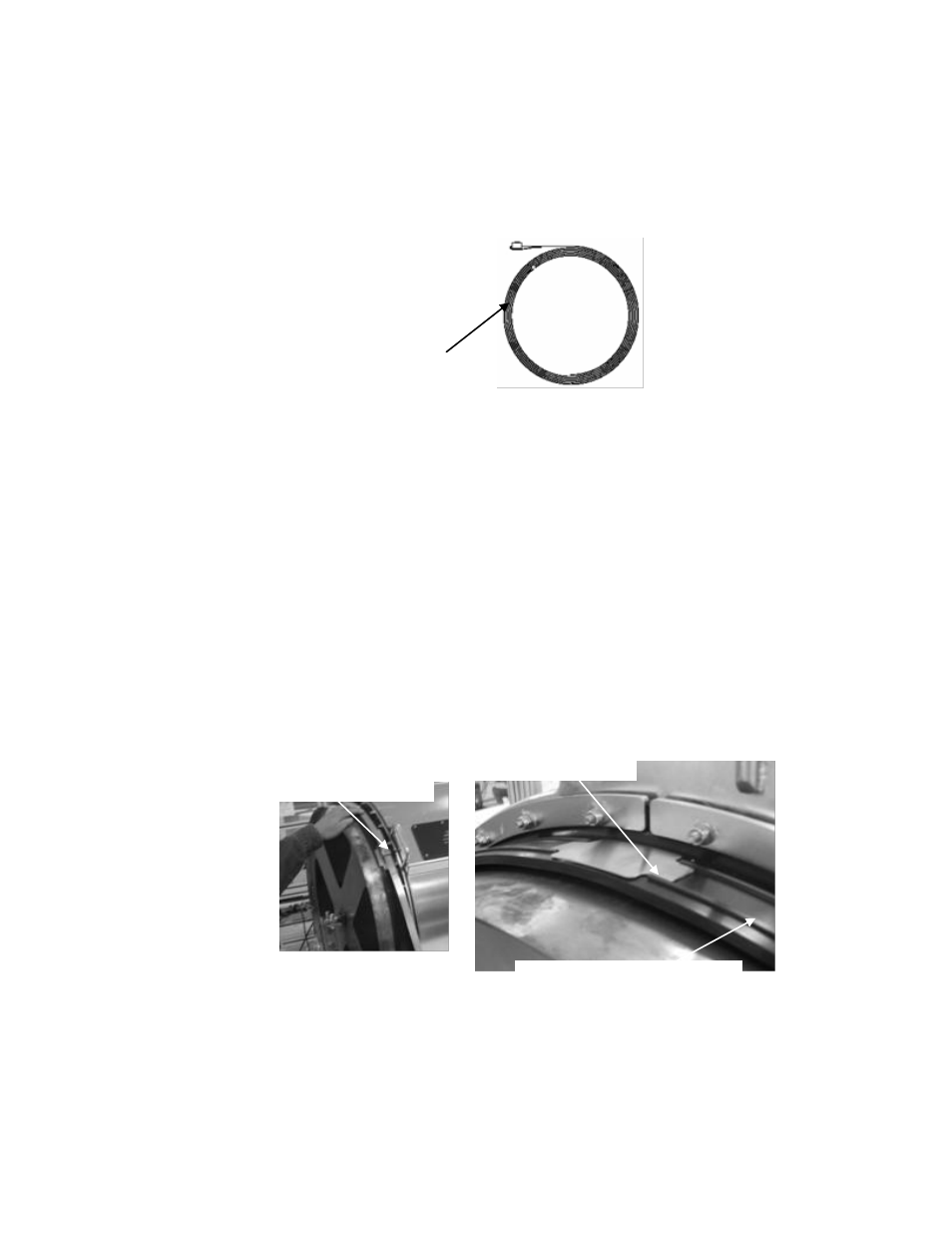

Рисунок 36
Комплект уплотнительного кольца
Установите крепежный элемент на защитной пластине
уплотнительного кольца, расположенной на верхней крышке за
ручками. Примечание: После завершения установки, крепежный
элемент должен быть расположен таким образом, чтобы защитить
уплотнительное кольцо от повреждений.
Оберните хомут вокруг уплотнительного кольца и пропустите его
конец через вертлюг. Оберните хомут вокруг уплотнительного
кольца еще раз и пропустите его конец через вертлюг. Не
затягивайте хомут.
Примечание: Необходимо убедиться в том, что хомут находится в
желобе уплотнительного кольца, а второй оборот располагается над
первым.
Рисунок 37
Установка уплотнительного кольца
Необходимо убрать бумагу GelTek из-под места стыковки защитной
пластины, поднять хомут с помощью острогубцев или отвертки и
установить пластину над фланцем. Необходимо убедиться в том,
Желоб уплотнительного
кольца
Хомут, обернутый вокруг
уплотнительного кольца и
пропущенный через вертлюг.
Крепежный элемент на защитной
пластине
Защитная пластина
уплотнительного кольца
НПредустановленный
вертлюг
