1. Перекройте клапаны подачи газа к
обогревателю и отключите прибор от питания.
2. Вытащите винт, крепящий узел к термокамере.
Вытащите узел из пазов крепления, поднимая его
вверх. См. рис. 17.
3. Для сборки повторите процедуру в обратном
порядке.
4. Подключите обогреватель к электропитанию.
Откройте вентили подачи газа к обогревателю.
5. Запустите обогреватель и проверьте
правильность действия.
ВАЖНО
■
Узел запального устройства/датчика пламени
требует периодической чистки в случае
накоплений пыли и грязи, которые могут повлиять
на его способность зажигать топливный газ и
определять наличие пламени горелки. Узел
запального устройства/датчика пламени
необходимо снять для проведения очистки.
-- Если искра кажется слабой, энергично потрите
электрод запального устройства шкуркой или
стальной мочалкой, чтобы очистить его от
отложений. Повторите рабочий цикл
обогревателя.
-- Если искра кажется сильной, но обогреватель
не срабатывает, энергично потрите штырь
сигнализатора шкуркой или стальной мочалкой,
чтобы очистить его от отложений. Повторите
рабочий цикл обогревателя.
■ Убедитесь в том, что зазор запального устройства
составляет 4.0 мм и наконечник запального
устройства располагается над отверстием горлкие
как изображено на рисунке. См. рис. 17.

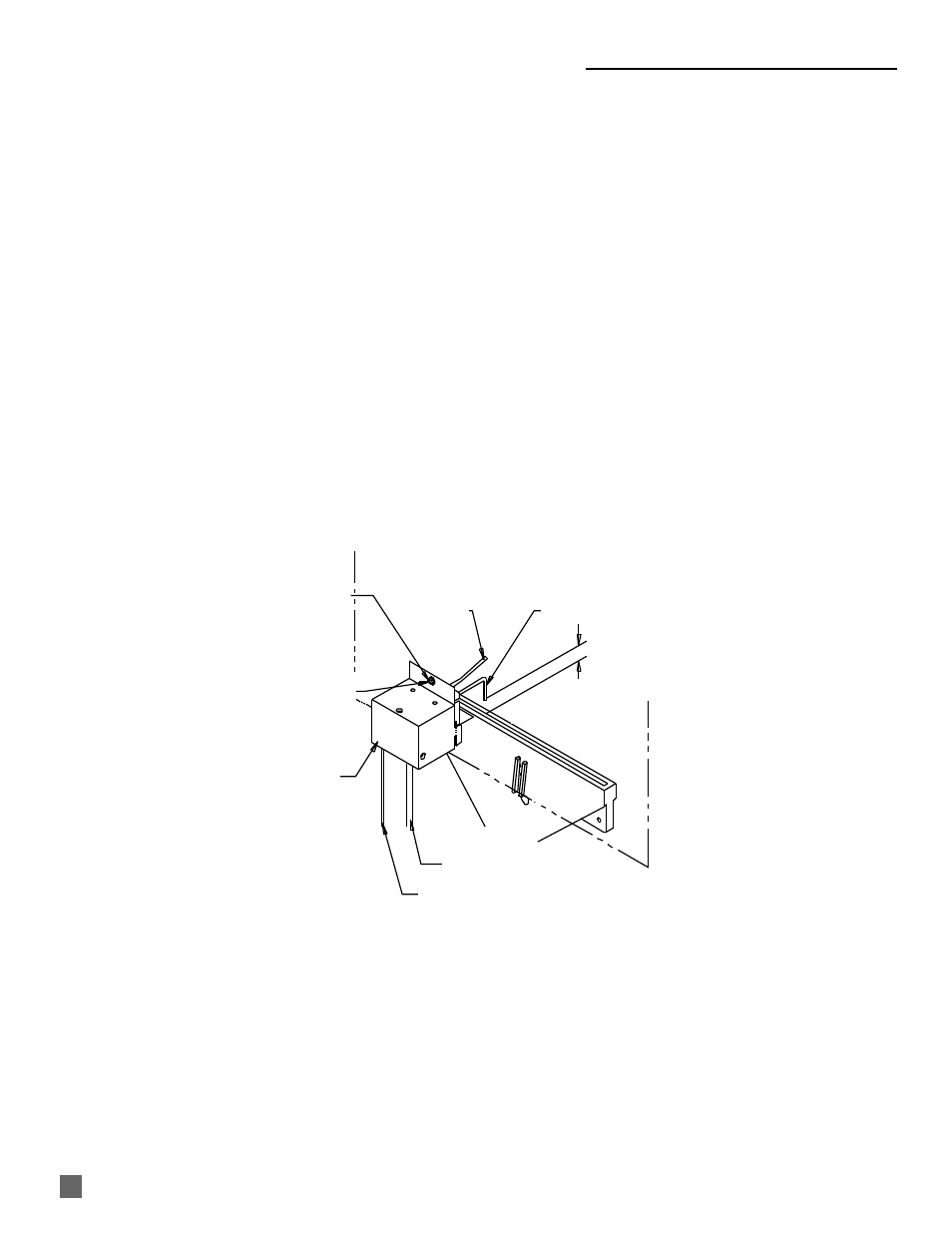

ЗАПАЛЬНОЕ УСТРОЙСТВО И ДАТЧИК ПЛАМЕНИ
19
Рис. 17
SENSOR IGNITER
4 MM
HEAT CHAMBER FACE
BURNER
IGNITER LEAD
SENSOR LEAD
E
W.
WN
NG
запальное
устройство
Коробка узла
запального устройства /
датчика пламени
передняя панель
термокамеры
4,0 мм
датчик
горелка
Провод запального
устройства
Провод датчика пламени
Для снятия узла запального
устройства / датчика пламени
вместе с коробкой снимите винт и
вытащите узел из пазов крепления
Для корректировки зазора между
запальным устройством и горелкой
приподнимите или опустите
коробку, чтобы правильно
расположить запальное устройство
по отношению к горелке
