1. Перекройте газоснабжение обогревателя.
2. Отключите обогреватель от питания.
3. Откройте эксплуатационную панель
вентилятора, расположенную cо стороны блока
управления обогревателя.
4. Отсоедините проводку мотора.
5. Снимите шурупы, крепящие монтажную панель
мотора к корпусу вентилятора.
6. Снимите блок мотора и вентилятора с корпуса.
7. Ослабьте квадратные крепёжные винты на
колесе вентилятора гаечным ключом.
8. Снимите колесо вентилятора с моторного вала.
При необходимости воспользуйтесь
специальным инструментом для снятия.
9. Снимите четыре (4) шурупа, крепящие мотор на
монтажной панели.
10. Для замены мотора и вентилятора повторите
указанные процедуры в обратном порядке.
П РИМЕЧАНИЯ: а. Оставьте зазор 3,2 мм колесом
вентилятора и монтажной панелью
мотора для закрепления колеса
вентилятора на моторном вале.
б. Убедитесь, что крепежный винт
(винты) вентилятора расположен(ы)
на плоских поверхностях моторного
вала перед их закреплением.

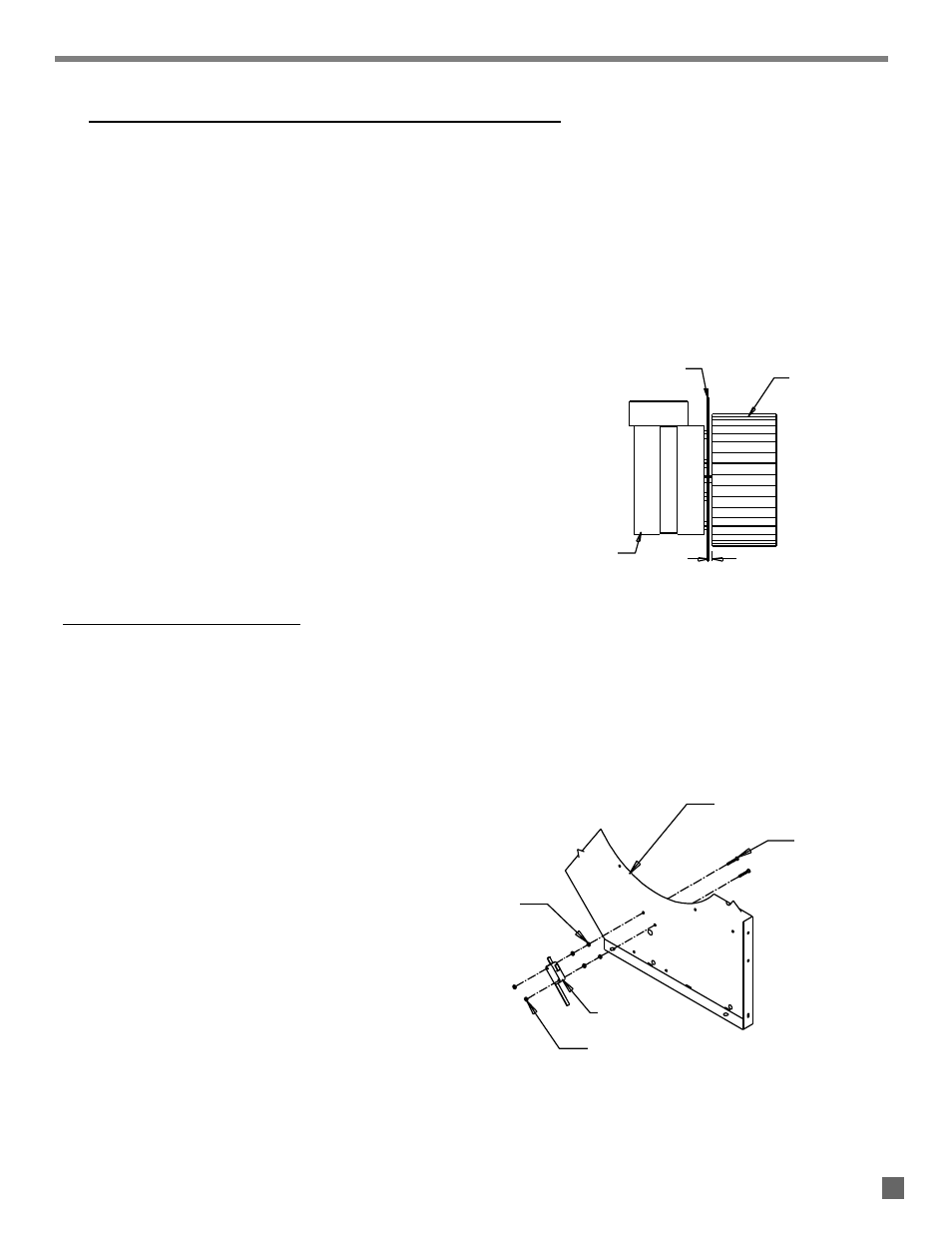

Рис. 11
Техобслуживание
БЛОК МОТОРА И ВЕНТИЛЯТОРА
16
MOTOR MOUNT PLATE
FAN WHEEL
CLEARANCE
MOTOR
КОНТРОЛЬНЫЙ ПРЕРЫВАТЕЛЬ ВОЗДУШНОГО ПОТОКА
NUTS (4)
NUTS (2)
SWITCH
SCREW (2)
FAN HOUSING PANEL
1. Перекройте вентили подачи газа к обогревателю
и отключите обогреватель от питания.
2. Откройте эксплуатационную панель,
расположенную со стороны мотора.
3. Остоедините проводку контрольного
прерывателя воздушного потока.
4. Снимите гайки крепления прерывателя
воздушного потока.
5. Снимите прерыватель с панели корпуса
вентилятора.
6. В комплект нового прерывателя входит
соответствующее количество крепежных
шурупов и гаек. Вставьте шурупы в прерыватель
и закрепите двумя гайками.
7. Подключите обогреватель к питанию и откройте
вентили подачи газа к обогревателю.
8. Закройте и заприте панель доступа на задвижку.
9. Запустите обогреватель и убедитесь в
правильности работы.
ВАЖНО
При замене прерывателя убедитесь в том, что рычаг
прерывателя находится над рычагом створки.
Рис. 12
монтажная панель
мотора
мотор
колесо
вентилятора
зазор
гайки
панель корпуса
вентилятора
прерыватель
шуруп
гайки
