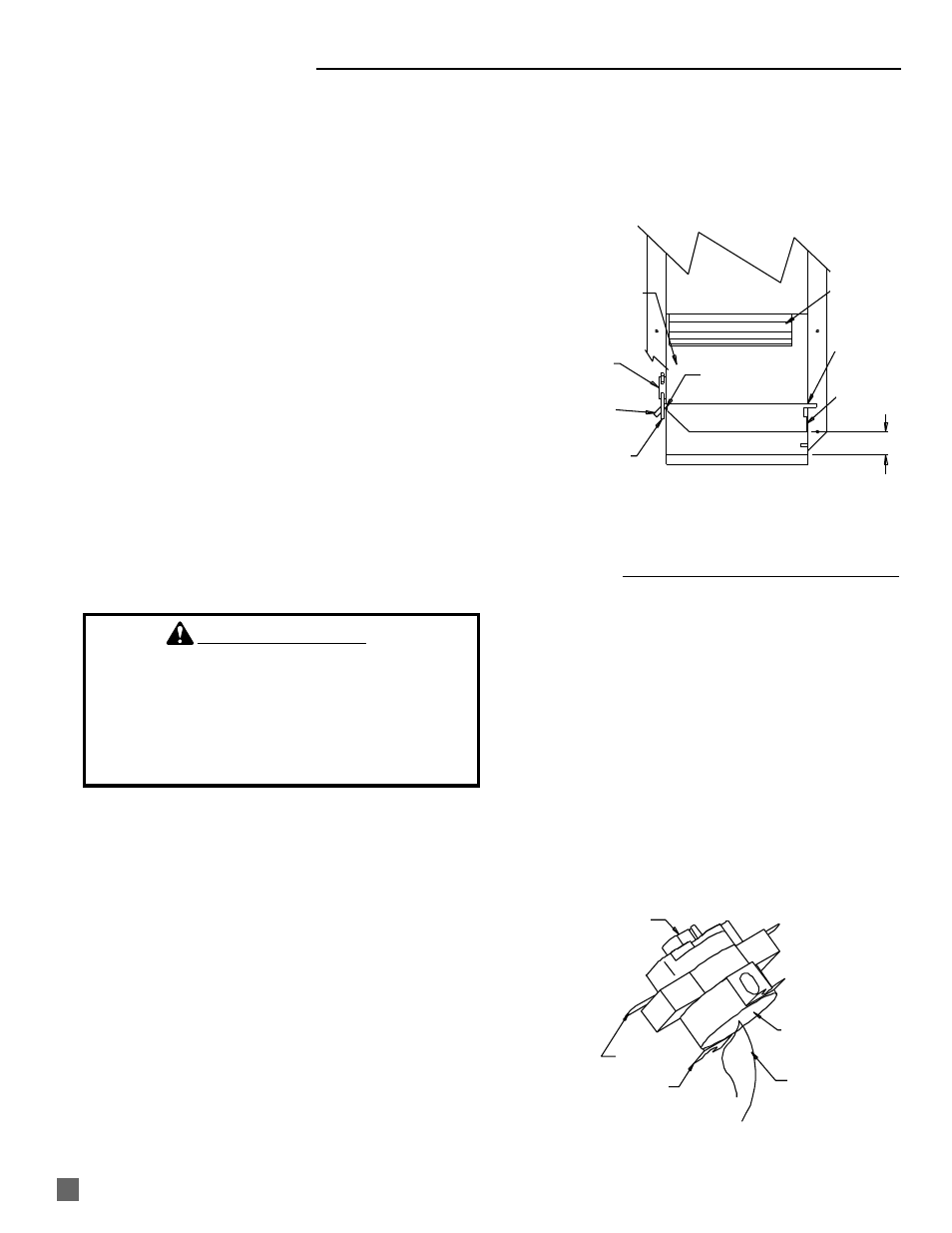

ПРИГОНКА CТВОРКИ
BLOWER OUTLET
OF HEATER
R PROVING
WITCH
ARM OF
FLAPPER
AIR PROVING
SWITCH ARM
FAN WH
PIVOT
OF FLA
EDG
FLA
PIVOT POINT
OF FLAPPER
FLAPPER
31.7 MM TO 34
1. Перекройте газоснабжение обогревателя.
2. Отключите обогреватель от питания.
3. Убедитесь в отсутствии пыли, грязи и т.д., которые
могут привести к заклиниванию осей вращения
створки при ее движении внутри корпуса
воздуходувки. При обнаружении грязи очистите
загрязненную часть должным образом мягкой
щеткой или сжатым воздухом.
4. Рычаг створки должен входить в контакт с
рычагом прерывателя воздушного потока, когда
задний край створки приподнят приблизительно на
32 – 35 мм над дном корпуса воздуходувки. Это –
положение, при котором Вы услышите щелчок,
означающий, что контакты механизма
прерывателя замкнулись.
5. Если контакты прерывателя не замыкаются при
таком положении, вставьте рычаг в прерыватель
вручную, чтобы убедиться в исправности
прерывателя. Если при этом слышен щелчок, то
выключатель исправен и необходимо подогнать
рычаг так, чтобы он входил в контакт с рычагом
прерывателя.
6. С помощью острогубцев, осторожно сгибайте
рычаг створки, (НЕ РЫЧАГ ПРЕРЫВАТЕЛЯ)
постепенно, пока рычаг створки не задействует
рычаг прерывателя, замыкая контакты
прерывателя в момент, когда задний край створки
приподнят над дном корпуса на 32 – 35 мм.
Рис. 13
ПРОВЕРКА ПРЕРЫВАТЕЛ
я
ПРЕДЕЛЬНОГО НАГРЕВА
(с ручным возвратом в исходное положение)
RESET BUTTON
SENSING
SURFACE
TERMINAL
FLAME
MOUNTING
LEG
Прерыватели предельного нагрева должны
проверяться как минимум раз в год, когда производится
генеральная чистка обогревателя.
1. Отключите обогреватель от питания.
2. Снимите прерыватель предельного нагрева с
термокамеры.
3. Держа прерыватель за один из выступов
крепления, поднесите небольшой источник
пламени только к чувствительной части на
задней поверхности прерывателя. Будьте
осторожны, не расплавьте пластиковый корпус
прерывателя при проведении проверки.
4. В течение минуты вы услышите щелчок
прерывателя. Это говорит о том, что контакты
прерывателя разомкнулись. Проверьте
целостность цепи на терминалах прерывателя,
чтобы убедиться в том, что контакты
разомкнулись.
5. Подождите пока прерыватель не остынет (около
минуты), перед тем как тщательно утопить
кнопку возврата прерывателя в исходное
состояние. Проверьте целостность цепи на
терминалах прерывателя, чтобы убедиться в том,
что контакты разомкнуты.
6. Проверьте электропроводность на терминалах
прерывателя, чтобы убедиться в том, что
контакты замкнулись.
7. Установите прерыватель обратно на
обогреватель. Подключите обогреватель к
питанию. Включите обогреватель и проверьте
исправность работы.
Рис. 14
выход
воздуходувки
обогревателя
прерыватель
контроля
воздушного потока
рычаг
створки
рычаг прерывателя
контроля
воздушного потока
колесо
вентилятора
край
створки
32 – 35 мм
створка
ось вращения
створки
кнопка возврата
в исходное
положение
чувствительная
поверхность
пламя
терминал
выступ крепления
ПРЕДУПРЕЖДЕНИЕ
Огнеопасно
■
Не эксплуатируйте прибор с незадействованным
прерывателем предельного нагрева.
■
Эксплуатация обогревателя без прерывателя
предельного нагрева может привести к перегреву
и к возникновению пожара, который может
повредить здание или убить животных..
ось вращения
створки
