ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Духовка с трехжильным питающим кабелем подключается к сети переменно-
го тока, напряжение и частота которого должны соответствовать данным, при-
веденным в табличке характеристик оборудования, расположенной на нижней
внешней стороне духовки.
Электрические провода имеют следующую цветовую маркировку:
Духовка может подключаться непосредственно к сети (без вилки и розетки) с
использованием многолинейного выключателя, соответствующего нагрузке обо-
рудования, с расстоянием между разведенными контактами не менее
3 мм ( причем линия заземления не должна разрываться).
Питающий кабель следует расположить так, чтобы по всей длине он никогда
не нагревался до температуры, превышающей на 50°С комнатную.
Перед подключением убедитесь, что:
о предохранители (пробки) или автоматические выключатели, проводка вы-
держивают нагрузку, которые они уже несут, и дополнительную — от вновь
устанавливаемого оборудования;
о система электропитания имеет эффективное заземление в соответствии с
правилами электробезопасности;
о розетка или многолинейный выключатель находятся в легкодоступном
месте.
MM 74 T. При несоответствии проводов сети цветовому коду:
- Подсоедините зеленый & желтый провод к контакту Е или , или зеле-
ного / зеленого & желтого цвета,
- Подсоедините коричневый провод к контакту L или красного цвета.
- Подсоедините синий провод к контакту N или черного цвета.
Замена кабеля
Используйте кабель марки HO5VV-F с сечением 3х1,5 мм
2 .
Желто-зеленый провод заземления должен быть на 2-3 см длинее других про-
водов.
ПРИМЕЧАНИЕ: Не пользуйтесь переходниками, удлинителями и тройника-
ми, которые могут вызвать перегрев оборудования и возгорание проводки.
Производитель снимает с себя всякую ответственность за ущерб,
причиной которого послужило ненадежное электрическое подсоеди-
нение и заземление!
зеленый & желтый – заземление;
синий
– нейтраль;
коричневый – фаза.

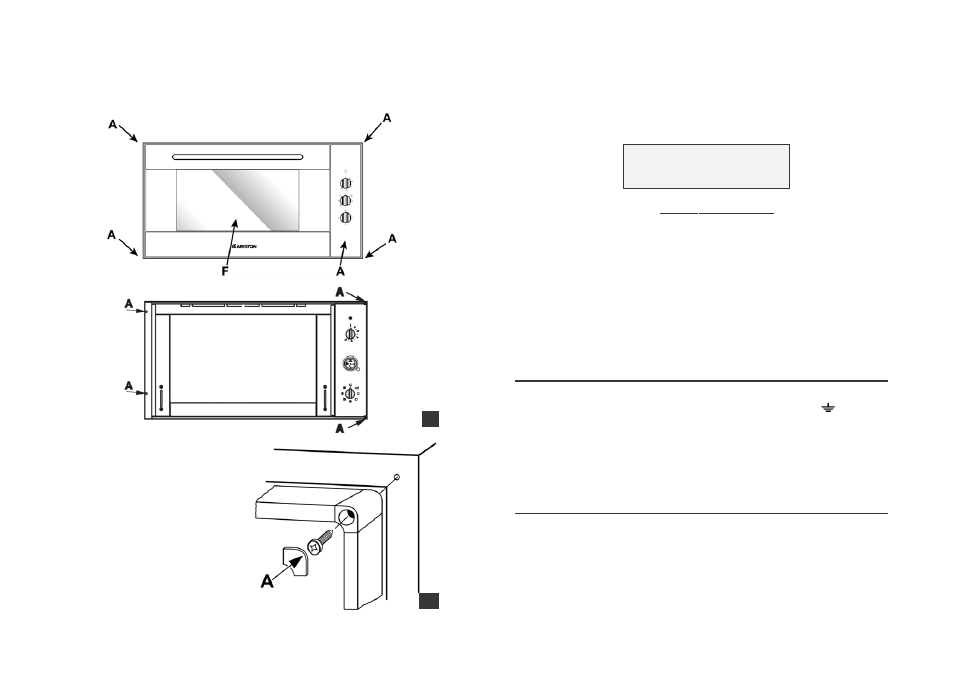

Крепление духовки в модуле кухонной мебели
MB 91.3, XF 995: вставьте оборудование в нишу; откройте дверцу духовки и
закрепите духовку в кухонной мебели четырьмя (4) винтами «А» (рис. 3). Не-
забудьте между отверстиями и винтами поместить специальные прокладки
(входят в комплект поставки).
3
MB 91.3
XF 995
MM 74 T: Задвиньте прибор в нишу.
Прикрепите корпус духовки к кухон-
ной мебели 4 прилагаемыми само-
нарезными винтами, вставляя их в
отверстия, расположенные по четы-
рем углам духовки. Затем закройте
отверстия заглушками "A" (ðèñ. 3.1).
3.1
MM 74 T
