Подключение громкоговорителей – Инструкция по эксплуатации JVC RX-888RBK
Страница 7
4
ANTENNA
AM
EXT
AM
LOOP
FM 75
COAXIAL
2
3
1
RIGHT
1
2
1
RIGHT
1
3
RIGHT
1
4
+
–
+
–
RIGHT
LEFT
1
2
1
2
FRONT SPEAKERS

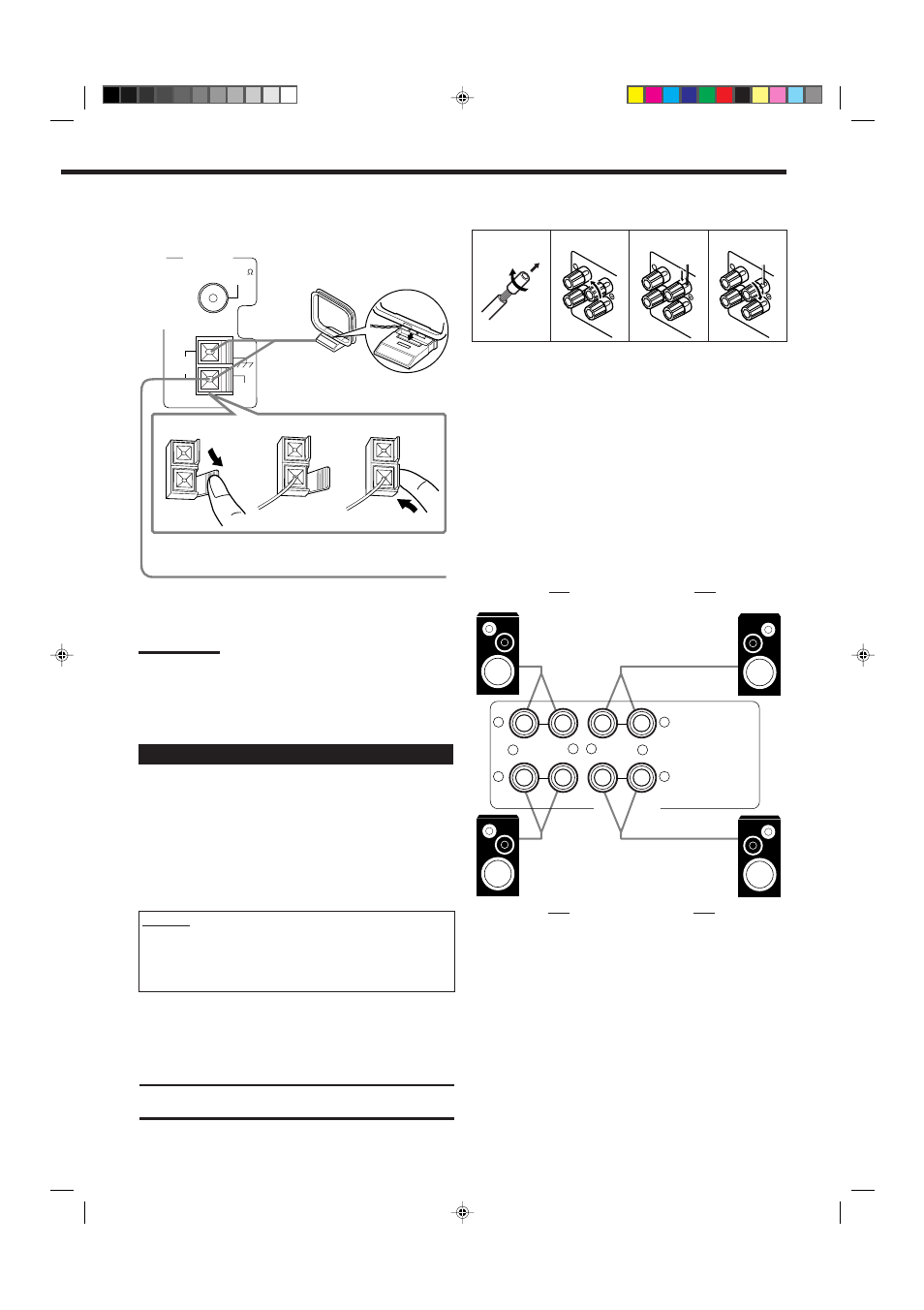

Подключение антенны АМ (MW/LW)
Проденьте зубцы на петле в отверстие
на основной части для сборки
петлевой антенны АМ (MW/LW).
Петлевая антенна АМ (MW/LW)
Внешний одножильный провод с виниловым покрытием
Основная процедура подключения
1 Отрежьте, сверните и удалите изоляцию на
концах каждого провода громкоговорителей
(не входят в комплект).
2 Поверните зажим против часовой стрелки.
3 Вставьте сигнальный кабель громкоговорителя.
4 Поверните зажим по часовой стрелке.
Подключение передних громкоговорителей
Вы можете подключить две пары передних громкоговорителей
(одну пару к разъемам FRONT SPEAKERS 1, а другую пару к
разъемам FRONT SPEAKERS 2).
ПЕРЕДНИЕ
ГРОМКОГОВОРИТЕЛИ
1
Правый гром-
коговоритель
Левый гром-
коговоритель
ПЕРЕДНИЕ
ГРОМКОГОВОРИТЕЛИ
2
Правый гром-
коговоритель
Левый гром-
коговоритель
Поворачивайте петлю до тех пор, пока не добьетесь
оптимального качества приема.
Примечания:
• Убедитесь в том, что проводники антенны не соприкасаются
ни с какими другими разъемами, соединительными кабелями и
кабелем питания. Это может ухудшить качество приема.
• При низком качестве приема подключите одножильный
провод с виниловым покрытием к разъему АМ ЕХТ. (При этом
не отсоединяйте петлевую антенну АМ (MW/LW)).
Подключение громкоговорителей
Вы можете подключить следующие громкоговорители:
• Две пары передних громкоговорителей для воспроизведения
обычного стереофонического звучания.
• Одну пару задних громкоговорителей для отображения
эффекта пространственного звучания.
• Один центральный громкоговоритель для более
эффективного воспроизведения пространственного
звучания (для подчеркивания человеческих голосов).
• Один субвуфер для усиления низких частот.
ВАЖНО:
После подключения громкоговорителей настройте
параметры громкоговорителей должным образом для
оптимизации эффекта DSP. Для получения более подробной
информации обратитесь на страницу 14.
Для каждого громкоговорителя (за исключением субвуфера)
подключите разъемы (-) и (+) на задней панели к разъемам, по-
меченным (-) и (+) на громкоговорителях. Для получения ин-
формации о подключении субвуфера обратитесь на страницу 5.
ПРЕДОСТЕРЕЖЕНИЕ:
Используйте громкоговорители, на разъемах которых есть
пометка SPEAKER IMPENDANCE.
