Инструкция по эксплуатации JVC RX-888RBK
Страница 10
7
DVD
VIDEO
VIDEO
S-VIDEO
RIGHT
LEFT
AUDIO
DVD
A
B C
DVD
VIDEO
VIDEO
S-VIDEO
RIGHT
LEFT
AUDIO
MONITOR
OUT
VCR 1
IN
(PLAY)
OUT
(REC)
IN
(PLAY)
OUT
(REC)
TV SOUND
/DBS
DVD
VCR 2
DVD
CENTER
SUB
WOOFER
A
E
D
B
C
F
VIDEO
S-VIDEO
VIDEO
AUDIO
L
R
DBS
RIGHT
VIDEO
VIDEO
S-VIDEO
RIGHT
LEFT
AUDIO
IN
(PLAY)
OUT
(REC)
IN
(PLAY)
OUT
(REC)
TV SOUND
/DBS
DVD
VCR 2
RIGHT
VIDEO
VIDEO
S-VIDEO
RIGHT
LEFT
AUDIO
MONITOR
OUT
VCR 1
IN
(PLAY)
OUT
(REC)
IN
(PLAY)
OUT
(REC)
TV SOUND
/DBS
DVD
VCR 2

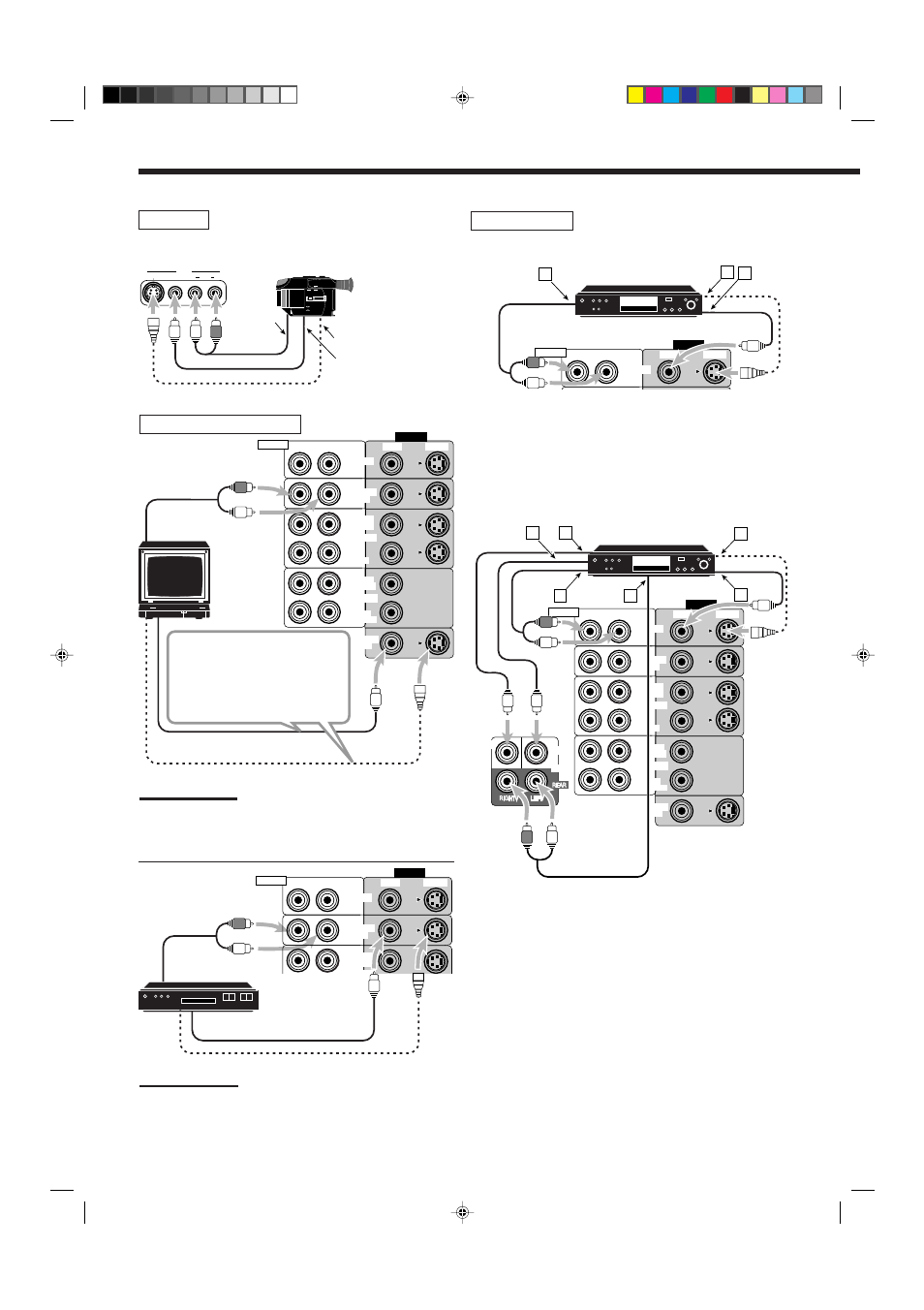

Видеокамера
При частом подключении и отключении устройств Вы можете
воспользоваться гнездами VIDEO на передней панели.
К аудио
выходу
К выходу S-Video
К композитному
видео выходу
Телевизионный и/или DBS тюнер
Телевизор
К аудио выходу
Подключите телевизор к гнезду
MONITOR OUT для просмотра
изображения, воспроизводимого
на другом источнике сигнала.
Примечания:
• Используйте телевизор системы PAL или мультисистемный
телевизор.
• При подключении телевизора к гнездам TV SOUND/DBS не под-
ключайте видео выход телевизора к этим разъемам видео входа.
К композитному видео выходу
К выходу S-Video
Примечание:
При подключении тюнера DBS к гнездам TV SOUND/DBS
измените название источника сигнала, отображаемое на
дисплее, на “DBS”. Для получения более подробной информации
обратитесь на страницу 12.
К аудио
выходу
Тюнер DBS
К композитному видео выходу
К выходу S-Video
Проигрыватель DVD
• При подключении проигрывателя DVD к гнездам стерео
выхода:
Проигрыватель DVD
Å К переднему аудио выходу левого/правого канала (или
при необходимости к микшированному аудио выходу)
ı К выходу S-Video
Ç К композитному видео выходу
• При подключении проигрывателя DVD при помощи гнезд
аналогового дискретного выхода (воспроизведение 5.1 CH):
Проигрыватель DVD
Å К центральному аудио выходу
ı К выходу субвуфера
Ç К выходу S-Video
Î К переднему аудио выходу левого/правого канала
‰ К заднему аудио выходу левого/правого канала
Ï К композитному видео выходу
RUS01_08.RX-888R
15.06.99, 13:49
7
