Подключение
9
Ru
При подключении оборудования всегда отключайте питание и кабель питания из электророзетки.

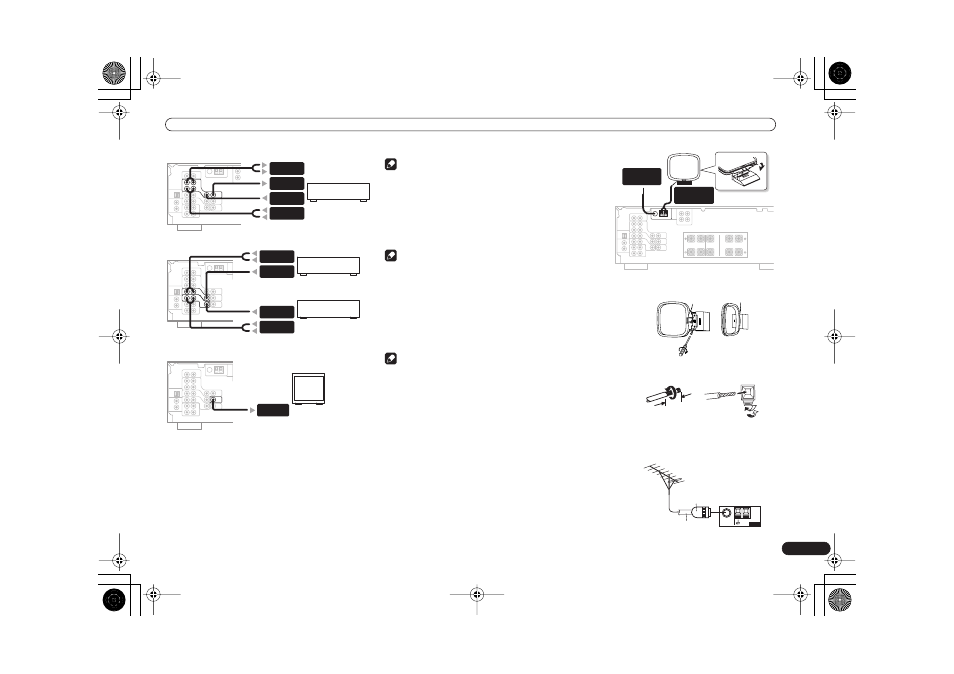

Подключение антенн
Подключите рамочную антенну АМ и проволочную антенну FM, как показано ниже. Для улучшения приема и
качества звука подключите внешние антенны (см. раздел Использование внешних антенн ниже). Всегда
выключайте ресивер и отключайте его из электророзетки перед выполнением любых подключений или
переключений.
Рамочная антенна АМ
Разъемы антенны с фиксаторами
Использование внешних антенн
Улучшение качества приема FM
• Стрелки указывают
направление сигнала.
• Стрелки указывают
направление сигнала.
• Стрелки указывают
направление сигнала.
AUDIO INPUT
(АУДИОВХОД)
VIDEO INPUT
(ВИДЕОВХОД)
VIDEO OUTPUT
(ВИДЕОВЫХОД)
AUDIO OUTPUT
(АУДИОВЫХОД)
DVD-рекордер/
видеодека
Примечание
Проигрыватель DVD
(или проигрыватель LD)
Телевизионный тюнер
(или спутниковый тюнер)
VIDEO OUTPUT
(ВИДЕОВЫХОД)
AUDIO OUTPUT
(АУДИОВЫХОД)
VIDEO OUTPUT
(ВИДЕОВЫХОД)
AUDIO OUTPUT
(АУДИОВЫХОД)
Примечание
VIDEO INPUT
(ВИДЕОВХОД)
Телевизор
(монитор)
Примечание
Проволочная антенна FM
Подключите проволочную антенну FM и
полностью вытяните ее в вертикальном
направлении вдоль оконной рамы или другой
подходящей поверхности.
Соберите антенну и подключите ее к ресиверу
Прикрепите ее к стене и т.п. (если нужно) и
расположите в направлении, обеспечивающем
наилучший прием.
Скрутите оголенные жилы провода и вставьте их в
отверстие, а затем зажмите фиксатором.
Подсоедините внешнюю антенну FM диапазона.
AM LOOP ANTENNA
(РАМОЧНАЯ
АНТЕННА АМ)
FM WIRE ANTENNA
(ПРОВОЛОЧНАЯ
АНТЕННА FM)
10 мм
AM
LOOP
FM UNBAL
75
Ω
ANTENNA
Одноконтактный разьем PAL
75
Ω
коаксиальный кабель
