Подключение 10
Ru
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции длиной 5–6 м к гнезду AM антенны, не отсоединяя прилагаемую
рамочную антенну AM.

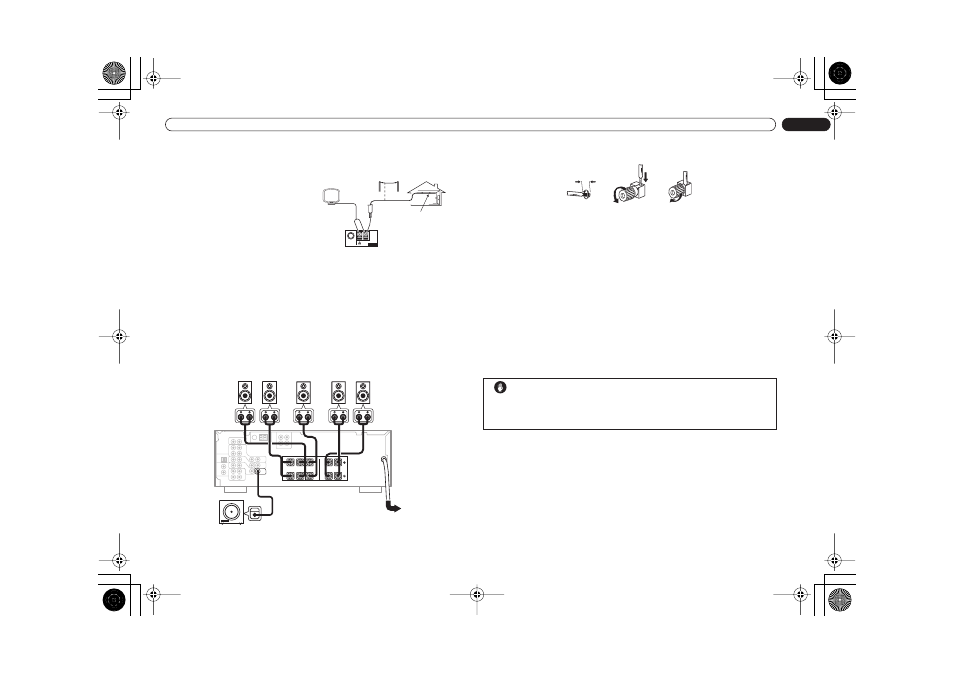

Подсоединение громкоговорителей
Ниже показана полная схема установки шести громкоговорителей (включая низкочастотный
громкоговоритель), но для каждого помещения план установки будет отличаться. Подключите имеющиеся
громкоговорители, как показано ниже. Ресивер будет работать при подключении только двух
стереофонических громкоговорителей (на схеме - передние громкоговорители), но рекомендуется подключать
не менее трех громкоговорителей, а для получения объемного звучания лучше использовать полную схему.
Если низкочастотный громкоговоритель не используется, то выберите для параметра настройки
громкоговорителей значение “большой” (см. раздел Настройка громкоговорителей на стр. 18).
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый громкоговоритель - к левому.
Также убедитесь, что положительный и отрицательный (+/–) разъемы ресивера совпадают с
соответствующими разъемами громкоговорителей. Можно использовать громкоговорители с номинальным
сопротивлением от 6
Ω до 16 Ω (если используются громкоговорители с сопротивлением менее 8 Ω , см. раздел
Изменение сопротивления громкоговорителей на стр. 21).
Контакты громкоговорителей
1 Скрутите оголенные жилы провода.
2 Ослабьте зажим контакта громкоговорителя и вставьте оголенный провод.
Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в контакт
громкоговорителя до конца. В случае контакта оголенного провода громкоговорителя с задней панелью при
включении питания, питание может отключиться в качестве меры предосторожности. Для подключения
громкоговорителей к ресиверу используйте провод хорошего качества.
3
Зажмите контакт.
Советы по расположению громкоговорителей
Обычно при изготовлении громкоговорителей учитывается их предстоящее расположение. Одни
предназначены для напольного размещения, наилучшее звучание других достигается их расположением на
стойках. Некоторые следует располагать у стен, другие - на расстоянии от них. Приведенные здесь
рекомендации предназначены для получения наилучшего качества звучания громкоговорителей, однако, для
максимального использования возможностей громкоговорителей следует выполнять указания по
расположению, приведенные их изготовителем.
• Расположите передние левый и правый громкоговорители на одинаковом расстоянии от телевизора.
• В случае расположения громкоговорителей около телевизора рекомендуется использовать
громкоговорители магнитозащищенного типа, чтобы избежать возможных помех, таких как изменение
цвета изображения при включении телевизора. Если громкоговорителей магнитозащищенного типа нет
и на экране телевизора заметно искажение цветов, отодвиньте громкоговорители от телевизора.
• Расположите центральный громкоговоритель под телевизором или над ним, чтобы звук центрального
канала исходил от экрана телевизора.
• Если центральный громкоговоритель размещен над телевизором, обязательно закрепите его с
помощью специального материала или любым другим подходящим способом, чтобы избежать травмы
или повреждений в результате падения громкоговорителя с телевизора, вызванного внешними
сотрясениями, например землетрясением.
• По возможности, располагайте громкоговорители объемного звучания немного выше уровня ушей.
• Старайтесь не размещать громкоговорители объемного звучания дальше от слушателя, чем передние и
центральные. В противном случае может произойти ослабление эффекта объемного звучания.
• Для получения наилучшего качества объемного звучания установите громкоговорители, как показано
ниже. Для предотвращения несчастных случаев и улучшения качества звучания выполняйте надежную
установку всех громкоговорителей.
Для наилучшего качества приема подвесьте ее
горизонтально на улице.
AM LOOP FM UNBAL 75 Ω ANTENNA
Наружная антенна
Внутренняя антенна
(провод с виниловой
изоляцией)
5–6 м
INPUT
Передние
громкоговорители
Активный низкочастотный
громкоговоритель
SW (НЧ)
Центральный
громкоговоритель
Громкоговорители
объемного звучания
FL (ПЛ) FR (ПП) C (Ц) SL (ОЛ) SR (ОП)
Подключайте это устройство к
сети переменного тока только
после завершения всех остальных
соединений.
10 мм
1 2 3
Предупреждение
