Подключение
13
Ru

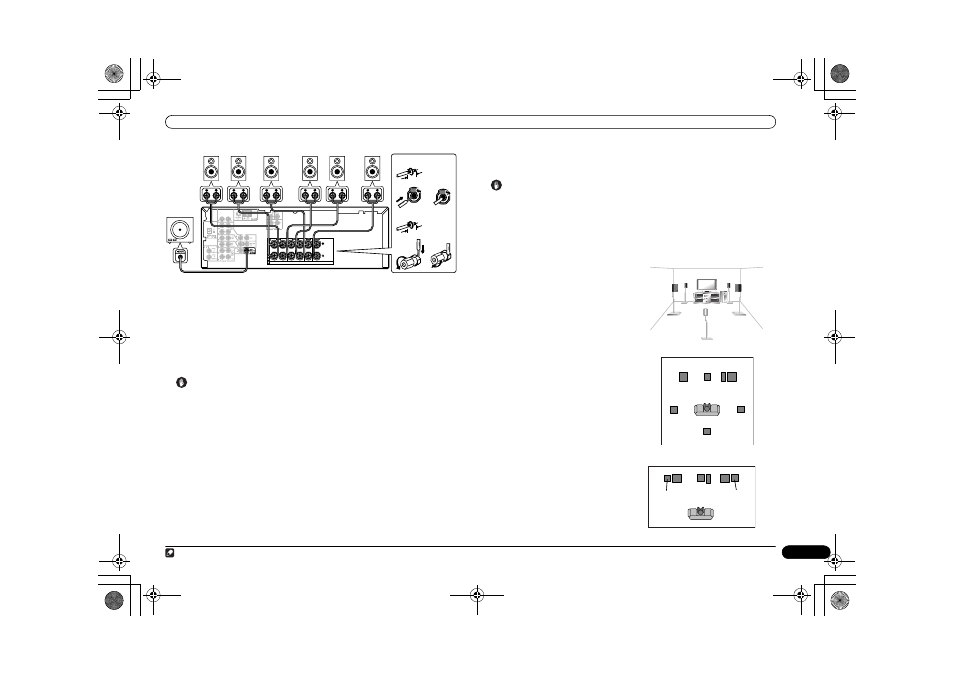

На рисунке показана модель VSX-516, но соединения для модели VSX-416 аналогичны.
Контакты громкоговорителей
Оголенные концы провода громкоговорителя должны быть обязательно скручены вставлены в контакт
громкоговорителя до конца. В случае контакта оголенного провода громкоговорителя с задней панелью
при включении питания, питание может отключиться в качестве меры предосторожности. Для
подключения громкоговорителей к ресиверу используйте провод хорошего качества.
Предупреждение
• На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во избежание
опасности поражения электрическим током при подключении или отключении кабелей
громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
Советы по расположению громкоговорителей
Обычно при изготовлении громкоговорителей учитывается их предстоящее расположение. Одни
предназначены для напольного размещения, наилучшее звучание других достигается их расположением
на стойках. Некоторые следует располагать у стен, другие - на расстоянии от них. Приведенные здесь
рекомендации предназначены для получения наилучшего качества звучания громкоговорителей,
однако, для максимального использования возможностей громкоговорителей следует выполнять
указания по расположению, приведенные их изготовителем.
• Расположите передние левый и правый громкоговорители на одинаковом расстоянии от телевизора.
• В случае расположения громкоговорителей около телевизора рекомендуется использовать
громкоговорители магнитозащищенного типа, чтобы избежать возможных помех, таких как
изменение цвета изображения при включении телевизора. Если громкоговорителей
магнитозащищенного типа нет и на экране телевизора заметно искажение цветов, отодвиньте
громкоговорители от телевизора.
• Расположите центральный громкоговоритель под телевизором или над ним, чтобы звук
центрального канала исходил от экрана телевизора.
• По возможности, располагайте громкоговорители объемного звучания немного выше уровня уха.
• Старайтесь не размещать громкоговорители объемного звучания дальше от слушателя, чем
передние и центральные. В противном случае может произойти ослабление эффекта объемного
звучания.
• Для получения наилучшего качества объемного звучания установите громкоговорители, как
показано ниже. Для предотвращения несчастных случаев и улучшения качества звучания
выполняйте надежную установку всех громкоговорителей.
Предупреждение
• Если центральный громкоговоритель размещен над телевизором, обязательно закрепите его с
помощью специального материала или любым другим подходящим способом, чтобы избежать
травмы или повреждений в результате падения громкоговорителя с телевизора, вызванного
внешними сотрясениями, например землетрясением.
• Проверьте, чтобы оголенные провода от громкоговорителей не касались задней панели - это может
вызвать автоматическое выключение ресивера.
Диаграммы размещения громкоговорителей
На следующих иллюстрациях изображен 6.1-канальный вариант установки громкоговорителей.
1
Установка громкоговорителей,
6.1-канальная схема: объемный вид
Установка громкоговорителей: вид сверху
Установка громкоговорителей в режиме Extra Power (Дополнительная мощность)
Mодель VSX-416
1
Скрутите оголенные жилы провода.
2
Откройте защитные выступы и
вставьте оголенный провод.
3
Отпустите защитные выступы.
Mодель VSX-516
1
Скрутите оголенные жилы провода.
2
Ослабьте зажим контакта и вставьте
оголенный провод.
3
Зажмите контакт.
Активный
низкочастотный
громкоговоритель
Модель VSX-416
Модель VSX-516
SW (НЧ)
Передние
громкоговорители
L (Л)
R (П)
C (Ц)
LS (ЛО)
RS (ПО)
(Только для модели VSX-516)
Задний громкоговоритель
объемного звучания
SB (ЗО)
Задние громкоговорители
объемного звучания
Центральный
громкоговоритель
1
2
10 мм
1
2
3
10 мм
3
Примечание
1 Только для модели VSX-416 – выполняйте указания диаграмм размещения громкоговорителей, не учитывая задних громкоговорителей объемного звучания.
Только для модель VSX-416 – см. раздел
Использование эффектов дополнительного
объемного звучания на стр. 18 для включения
режима Extra Power (EX POWER)
(Дополнительная мощность).
Левый объемного
звучания
Правый объемного
звучания
Положение для прослушивания
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель
Задний громкоговоритель
объемного звучания
Передний левый
Левый объемного
звучания
Правый объемного
звучания
Положение для прослушивания
Центральный
Низкочастотный
громкоговоритель
Передний правый
