Подключение
12
Ru
Подключение других видеокомпонентов
Ресивер оборудован аудио/видеовходами и
выходами, пригодными для подключения
аналоговых или цифровых устройств для
видеозаписи, включая видеомагнитофоны, DVD-
рекордеры и HDD-рекордеры.
1
Соедините аудио/видеовыходы
рекордера соответственно со входами DVR/
VCR AUDIO и VIDEO данного ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
2
Соедините аудио/видеовходы рекордера
соответственно со выходами DVR/VCR AUDIO
и VIDEO данного ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
3
Если используемый видеокомпонент
оборудован цифровым аудиовыходом,
соедините его с цифровым аудиовходом
этого ресивера.

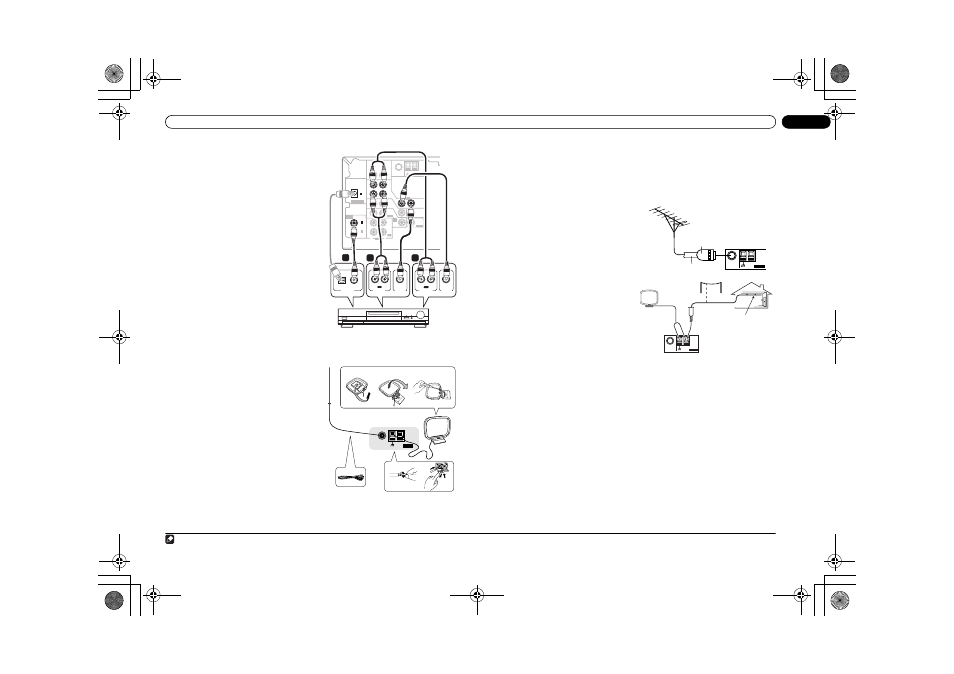

Ниже показан пример подключения рекордера/
видеомагнитофона ко входу DIGITAL COAX 2
(DVR/VCR).
1
Подключение антенн
Подключите рамочную антенну АМ и
проволочную антенну FM, как показано ниже.
Для улучшения приема и качества звука
подключите внешние антенны (см. раздел
Использование внешних антенн нижe).
1
Снимите предохранительные щитки с
контактов антенны AM.
2
Откройте защитные выступы, вставьте по
одному проводу в каждый разъем до конца,
затем отпустите выступы для фиксации
проводов антенны AM.
3
Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, отогните
стойку в направлении стрелки (рис. а), затем
закрепите рамочную антенну на стойке с
помощью зажима (рис. б).
• тобы установить антенну AM на стене или
другой поверхности, сначала прикрепите стойку к поверхности с помощью винтов (рис. в),
а затем закрепите антенну на стойке. Убедитесь в качестве приема.
4
Установите антенну AM на плоскую поверхность и в направлении наилучшего
приема.
5
Подключите проволочную антенну FM таким же образом, как рамочную антенну AM.
Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к
стене или дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней антенны FM
используйте разъем PAL.
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции
длиной 5 м до 6 м к гнезду антенны AM, не
отсоединяя прилагаемую рамочную антенну AM.
Для наилучшего качества приема подвесьте ее
горизонтально на улице.
Подключение громкоговорителей
Полная установка громкоговорителей показана внизу, но для каждого помещения план
установки будет отличаться. Подключите имеющиеся громкоговорители, как показано на
рисунке. Ресивер будет работать при подключении только двух стереофонических
громкоговорителей (на схеме – передние громкоговорители), но рекомендуется подключать не
менее трех громкоговорителей (модель VSX-416) / четырех громкоговорителей (модель VSX-
516), а для получения объемного звучания лучше всего использовать полную схему. Если
низкочастотный громкоговоритель не используется, выберите для параметра настройки
громкоговорителей значение LARGE (Большой) (см. раздел Настройка громкоговорителей на
стр. 24).
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый
громкоговоритель - к левому. Также убедитесь, что положительный и отрицательный (+/–)
разъемы ресивера совпадают с соответствующими разъемами громкоговорителей. Можно
использовать громкоговорители с номинальным сопротивлением от 6
Ω до 16 Ω (если
предполагается использование громкоговорителей с сопротивлением менее 8
Ω, см. раздел
Изменение сопротивления громкоговорителей на стр. 32).
Подключайте устройство к сети переменного тока только после завершения всех соединений.
Примечание
1 Если используемый видеокомпонент не имеет цифрового аудиовыхода, пропустите этот пункт. Если он имеет только оптический цифровой выход, его можно соединить с оптическим входом ресивера с
помощью оптического кабеля. При настройке ресивера следует назначить для ресивера оптический вход, к которому подключен компонент (см. раздел Меню назначения входов на стр. 25).
COAX
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
(DVR/VCR)
COAX
(DVD/LD)
1
2
ASSIGNABLE
DIGITAL IN
AM
LOOP
FM UNBAL
75
IN
IN
IN
MONITOR
OUT
OUT
VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
IN
CD
DVR/
VCR
TV/
SAT
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
D V D
5.1CH
INPUT
AUDIO
R
L
DVR, VCR, проигрыватель LD и т.д.
DIGITAL OUT
OPTICAL
COAXIAL
R
L
VIDEO IN
R
L
AUDIO IN
IN
REC
AUDIO OUT
PLAY
OUT
VIDEO OUT
3
2
1
Этот ресивер
AM
LOOP
FM UNBAL
75
ANTENNA
3
1
2
4
5
рис. a
рис. б
рис. в
AM
LOOP
FM UNBAL
75
ANTENNA
Одноконтактный
разьем PAL
75 Ω коаксиальный
кабель
AM
LOOP
FM UNBAL
75
ANTENNA
Наружная
антенна
Внутренняя антенна
(провод с виниловой
изоляцией)
5 м до 6 м
