Подключение
11
Ru

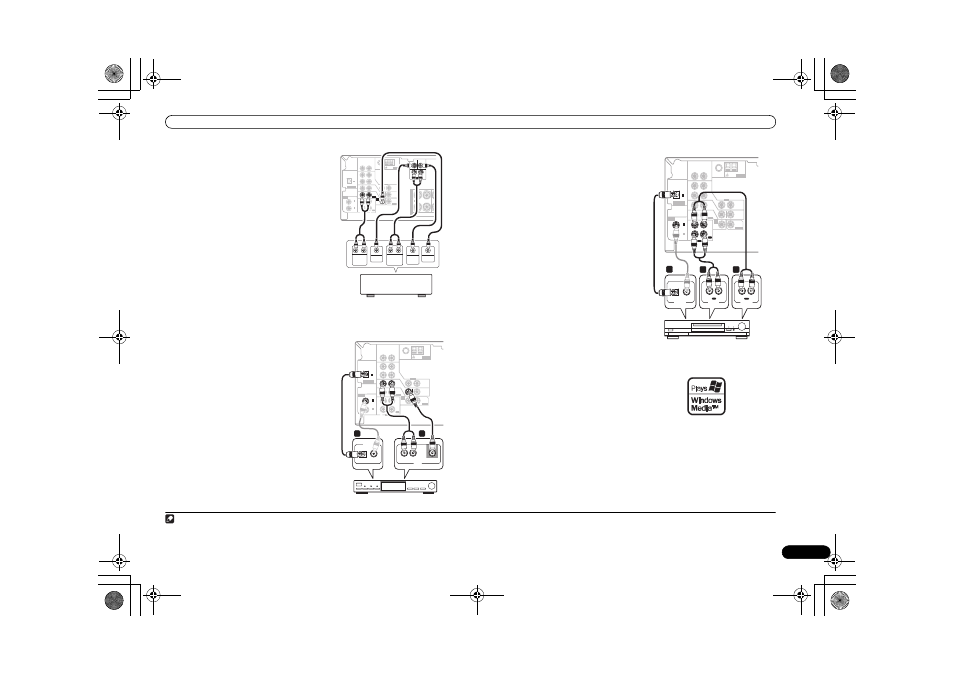

Подключение многоканальных аналоговых выходов
Для воспроизведения стандартов DVD Audio и
SACD используемый проигрыватель DVD может
иметь 5.1-канальные аналоговые выходы. В этом
случае их можно подключить к многоканальным
входам ресивера, как показано ниже.
1
Подключение спутникового ресивера или другой цифровой
приставки
Спутниковые и кабельные ресиверы, а также
наземные цифровые ресиверы являются
примерами так называемых “приставок”.
1
Соедините аудио/видеовыходы
приставки со входами TV/SAT AUDIO и VIDEO
этого ресивера.
2
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
2
Если используемая приставка
оборудована цифровым выходом, соедините
его с цифровым аудиовходом этого ресивера.
В примере показано оптическое подключение ко
входу DIGITAL OPT 1 (CD).
3
Подключение других аудиокомпонентов
Количество и тип соединений зависит от типа
подключаемого компонента.
4
Для подключения
проигрывателей CD-R, MD, DAT, кассетного
магнитофона или других аудиокомпонентов
выполняйте действия, описанные ниже.
1
Если используемый компонент имеет
цифровой аудиовыход, соедините его с
цифровым аудиовходом ресивера.
В примере показано оптическое подключение ко
входу DIGITAL OPT 1 (CD).
2
Если необходимо, соедините аналоговые
аудиовыходы компонента со свободными
аудиовходами ресивера.
Это соединение понадобится для компонентов,
не имеющих цифрового выхода, или если
необходима запись с цифрового компонента.
Используйте стереофонический аудиокабель
RCA, как показано.
3
Если подключается рекордер/
магнитофон, соедините аналоговые
аудиовыходы (REC) с аналоговыми
аудиовходами рекордера/магнитофона.
В примере показано аналоговое подключение к
гнезду аналогового выхода CD-R/TAPE/MD с
помощью стереофонического аудиокабеля RCA.
О декодере WMA9 Pro
Это устройство имеет встроенный декодер
Windows Media
®
Audio 9 Professional (WMA9
Pro), поэтому возможно воспроизведение
аудиосигнала с кодированием WMA9 Pro при
помощи коаксиального или оптического
цифрового соединения при подключении к
проигрывателю, совместимому с WMA9 Pro.
Однако подключенный проигрыватель DVD,
приставка и т.д. должны выводить аудиосигнал в формате WMA9 Pro через коаксиальный или
оптический цифровой выход.
Microsoft, Windows Media
®
и логотип Windows являются торговыми марками или
зарегистрированными торговыми марками корпорации Microsoft в США и/или других
странах.
Примечание
1 Многоканальный вход можно использовать, только если выбран режим DVD 5.1 ch (см. стр. 21).
2 Если ко входам TV/SAT уже подключен телевизор, просто выберите другой вход. Однако необходимо запомнить, к какому входу подключена приставка.
3 В этом случае следует назначить для ресивера цифровой вход, к которому подключена приставка (см. раздел Меню назначения входов на стр. 25).
COAX
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
FRONT
R
L
S
P
E
A
K
E
R
S
(DVR/VCR)
COAX
(DVD/LD)
1
2
ASSIGNABLE
DIGITAL IN
R
A
AM
LOOP
FM UNBAL
75
IN
IN
IN
MONITOR
OUT
SUB
WOOFER
SURROUND
CEN-
TER
OUT
VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
IN
CD
L
R
DVR/
VCR
TV/
SAT
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
DVD 5.1CH INPUT
D V D
5.1CH
INPUT
AUDIO
R
L
CENTER
OUTPUT
SUB
WOOFER
OUTPUT
VIDEO
OUTPUT
SURROUND
OUTPUT
FRONT
OUTPUT
R
L
R
L
Этот ресивер
DVD/многоканальный
декодер с многоканальными
аналоговыми выходами
COAX
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
(DVR/VCR)
COAX
(DVD/LD)
1
2
ASSIGNABLE
DIGITAL IN
AM
LOOP
FM UNBAL
75
IN
IN
IN
MONITOR
OUT
OUT
VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
IN
CD
DVR/
VCR
TV/
SAT
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
D V D
5.1CH
INPUT
AUDIO
R
L
DIGITAL OUT
AV OUT
VIDEO
AUDIO
R
L
2
1
OPTICAL
COAXIAL
STB (приставка)
Этот ресивер
4 Учтите, что необходимо подключить цифровые компоненты к гнездам аналогового аудио, если требуется выполнить запись с цифровых компонентов (например, минидиска) на аналоговые компоненты или
наоборот.
COAX
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
(DVR/VCR)
COAX
(DVD/LD)
1
2
ASSIGNABLE
DIGITAL IN
AM
LOOP
FM UNBAL
75
IN
IN
IN
MONITOR
OUT
OUT
VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
IN
CD
DVR/
VCR
TV/
SAT
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
D V D
5.1CH
INPUT
AUDIO
R
L
CD-R, MD, DAT, кассетный магнитофон, и т.д.
DIGITAL OUT
OPTICAL
COAXIAL
R
L
AUDIO IN
R
L
IN
REC
AUDIO OUT
PLAY
OUT
1
3
2
Этот ресивер
