Установка: усилитель А90
Размещение устройства
Установите Ваш усилитель на ровной твердой поверхности.
Не помещайте усилитель в местах, подверженных воздействию прямых
солнечных лучей, рядом с источниками тепла и в местах с повышенной
влажностью.
Обеспечьте достаточную вентиляцию устройства. Не помещайте
усилитель в местах с ограниченным пространством, например на
книжной полке или закрытом шкафу, так как это помешает движению
воздуха через вентиляционные отверстия.
Подключение к акустическим системам
Красные и черные клеммы на задней панели усилителя
используются для подсоединения акустических систем. Вы можете
подключить к Вашему усилителю одну или две пары акустических систем
при условии, что сопротивление каждой пары находится в пределах от 8
16
Ω. Если сопротивление одной или обеих пар составляет менее 8 Ω,
суммарная нагрузка на усилитель упадет ниже 4 Ω, что может привести к
перегрузке. Пара, определенная как "аскустические системы 1" (SP1)
подсоединяется к нижним клеммам, в то время как пара, определенная
как "акустические системы 2" (SP2) подсоединяется к верхним клеммам
Для подключения одной пары акустических систем используйте клеммы
SP1.
При соединении клемм усилителя с клеммами АС, следите, чтобы
соблюдалась полярность ("+" подсоединяется к "+" (обычно красного
цвета) и " " к " " (обычно черного цвета)). Неправильное подключение
может привести к слабому звучанию в центре, неясной ориентацией
инструментов в пространстве, ощущению перевернутости
стереофонического воспроизведения.
Существует два варианта подсоединения кабеля к усилителю:
Использование зачищенных проводов:
1. Снимите изоляцию, чтобы открыть 2 см провода (внутреннюю
металлическую часть кабеля).
2. Если провод многожильный, плотно скрутите жилы, чтобы избежать
касания с близлежащими клеммами или задней панелью.
3. Ослабьте колпачок клеммы, повернув его против часовой стрелки.
4. Вставьте скрученный провод через отвестие в клемму
5. Затяните колпачок клеммы по часовой стрелке.
При подсоединении будте внимательны, не давайте жилам внутренних
проводов касаться близлежащих клемм или поверхности задней панели.
Если это произойдет, это вызовет короткое замыкание на выходе
усилителя и может повредить его.
Убедитесь, что отдельные жилы внутренних проводов не соприкасаются с
другими проводами и с корпусом усилителя, так как это может вызвать
короткое замыкание и повредить Ваш усилитель!
Подключение к сети электропитания
Не подходит вилка?
Прежде чем подключать устройство к сети электропитания, убедитесь,
что вилка прилагаемого к устройству шнура питания подходит к розетке
электросети и что значение напряжения (115 В или 230 В), указанное на
задней панели устройства , соответствует напряжению электросети
в Вашем доме.
Если напряжение электросети не соответствует номинальному
напряжению устройства или вилка не подходит к розетке, обратитесь к
дилеру фирмы Arcam.
Устройство должно быть заземлено.
Шнур электропитания
В стандартный комплект поставки устройства входит литая вилка,
прикрепленная к шнуру питания. Если по какой либо причине вилку
необходимо удалить, ее следует немедленно утилизировать безопасным
способом, так как она представляет собой опасность поражения
электрическим током при включении ее в розетку электросети. Если Вам
потребуется новый шнур питания, обратитесь к дилеру фирмы Arcam.
Подключение к сети электропитания
Вставьте штепсель (IES разъем) прилагаемого к устройству шнура
питания в гнездо "POWER INLET" на задней панели устройства.
Убедитесь, что он прочно закреплен в гнезде.
Вставьте вилку на другом конце шнура в розетку электросети и включите
розетку.
4
Правая
акустическая
система
Левая
акустическая
система

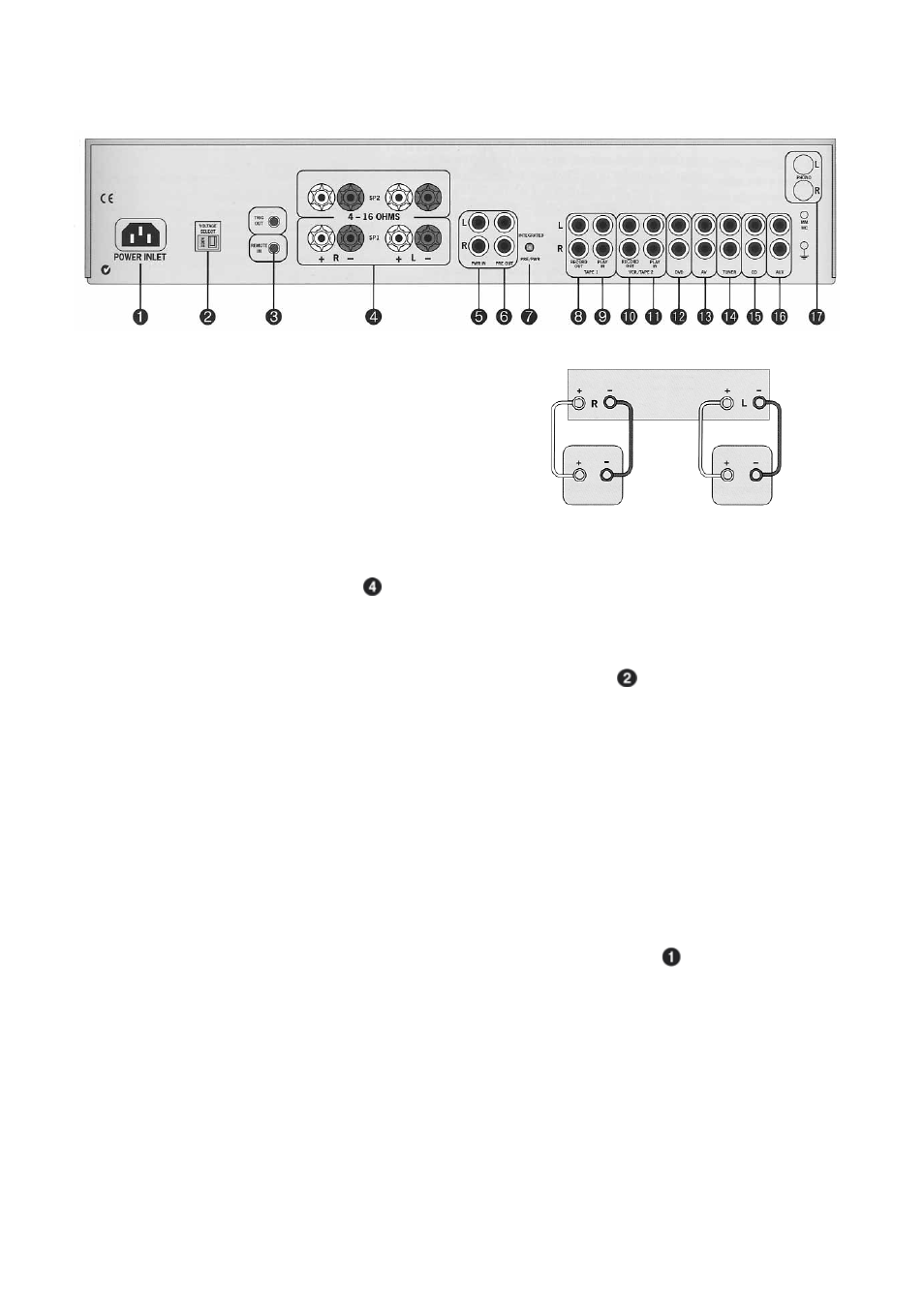

Подключение акустических систем
Усилитель Arcam A90
