5
AUDIO
TV SOUND
VCR
OUT
(REC)
IN
(PLAY)
TAPE
CDR
CD
OUT
(REC)
IN
(PLAY)
RIGHT LEFT

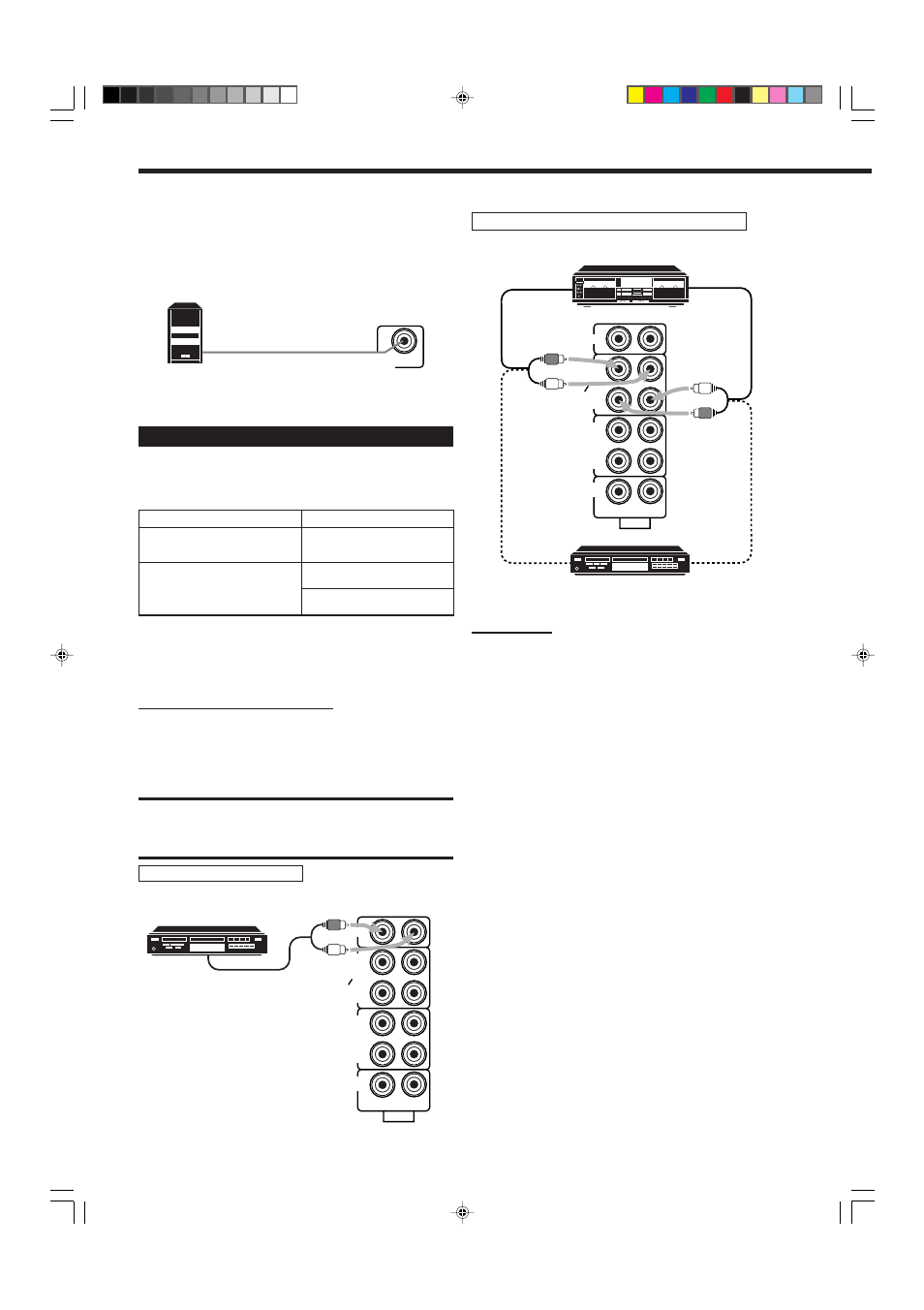

Подключение сабвуфера
Для усиления басов к аппарату можно подключить сабвуфер.
С помощью кабеля со штырьковым штекером RCA (не входит
в комплект) соедините входной разъем активного сабвуфера с
разъемом SUBWOOFER OUT на задней панели аппарата.
SUBWOOFER
OUT
CD
PHONO
AUDIO
TV SOUND
VCR
OUT
(REC)
IN
(PLAY)
CD
IN
(PLAY)
RIGHT LEFT
TAPE
CDR
OUT
(REC)
Кассетная дека или устройство записи компакт-дисков
Кассетная дека
К аудио выходу К аудио входу
Активный сабвуфер
К аудио выходу К аудио входу
Устройство записи
компакт-дисков
Подключение аудио/видео компонентов
К данному ресиверу можно подключить следующие аудио/
видео компоненты. Обратитесь к инструкции по эксплуатации
подключаемых компонентов.
* Для подключения данных компонентов можно воспользовать-
ся одним из способов, описанных в разделе “Аналоговые
соединения” (ниже) или “Цифровые соединения” (см. стр. 7).
Аналоговые соединения
Подключение аудио компонентов
Для подключения используются кабели со штырьковыми
штекерами RCA (не входят в комплект).
Вставьте белый штекер в левый аудио разъем, а красный
штекер в правый аудио разъем.
ВНИМАНИЕ:
При подключении в цепь между компонентом источника и
данным ресивером какого-либо звукоусиливающего устройства
(например, графического эквалайзера), звук, выходящий из
данного ресивера, может быть искажен.
Проигрыватель компакт-дисков
Проигрыватель
компакт-дисков
К аудио выходу
Примечание:
К разъемам TAPE/CDR можно подключить как кассетную
деку, так и устройство записи компакт-дисков. При подклю-
чении к разъемам TAPE/CDR устройства записи компакт-
дисков измените название источника, которое будет отоб-
ражаться на дисплее при выборе этого компонента в ка-
честве источника на “CDR”. Более подробную информацию см. на
стр. 11.
Если аудио компонент оборудован разъемом COMPU LINK
Более подробную информацию по подключению таких
компонентов, а также по дистанционному управлению
компонентами с помощью системы COMPU LINK см. также на
стр. 28.
Аудио компоненты Видео компоненты
• Проигрыв атель компак т-
дисков*
• DVD проигрыватель*
• Кассетная д ека или
устройство записи
компак т-дисков*
• Tелевизор*
• Видеомагнитофон
