Органы управления аппарата
Перед эксплуатацией аппарата внимательно ознакомьтесь с органами его управления, описанными ниже.
Более подробную информацию смотрите на страницах, указанных в скобках.

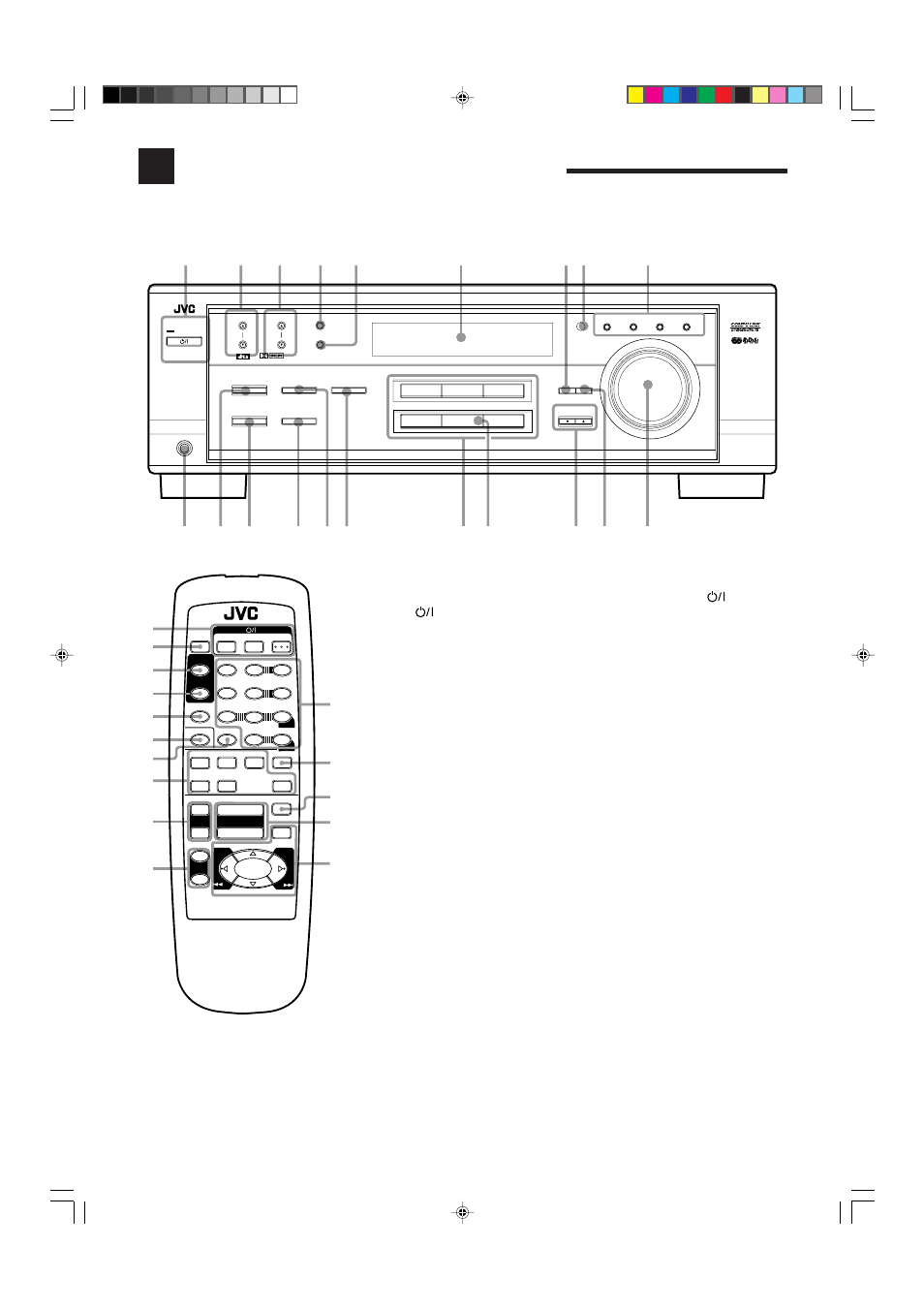

Передняя панель
1 Кнопка STANDBY/ON
и
лампочка STANDBY (8)
2 Кнопки FM/AM TUNING
5/∞ (16)
3 Кнопки FM/AM PRESET
5/∞ (16, 17)
4 Кнопка FM MODE (17)
5 Кнопка MEMORY (16)
6 Дисплей (8)
7 Кнопка ADJUST (10, 11, 24 – 26)
8 Дистанционный датчик (7)
9 Функциональные кнопки RDS (18, 19)
EON, PTY SEARCH,
TA/NEWS/INFO, DISPLAY MODE
p Разъем PHONES (9)
q Кнопка SURROUND ON/OFF (24, 27)
w Кнопка DSP MODE (25 – 27)
e Кнопка SPEAKERS ON/OFF (9)
r Кнопка INPUT ANALOG (15)
Кнопка INPUT ATT (10)
t Кнопка INPUT DIGITAL (14)
y Кнопки выбора источника (8, 9, 14)
DVD, VCR, TV SOUND, CD,
TAPE/CDR, FM/AM
u Кнопка SOURCE NAME (11)
* Кнопка TAPE/CDR функционирует
также как кнопка SOURCE NAME.
i Кнопки CONTROL UP
5/DOWN ∞
o Кнопка SETTING (11 – 14)
; Регулятор MASTER VOLUME (9)
Пульт дистанционного
управления
1 Кнопка
(режим standby/
включение) (8, 30)
TV, VCR, AUDIO
2 Кнопка SLEEP (15)
3 Кнопка SURROUND (24, 27, 29)
4 Кнопка SURROUND MODE
(25 – 27, 29)
5 Кнопка SOUND (10, 24 – 26, 29)
6 Кнопка TV/VIDEO (30)
7 Кнопка CD-DISC (30)
8 Кнопки выбора источника (8, 9, 15)
DVD, TV SOUND, VCR, CD,
TAPE/CDR, FM/AM
9 Кнопки TV VOL +/– (30)
p Кнопки TV CH +/– (30)
q • 10 кнопок для выбора
запрограммированных каналов (17)
• 10 кнопок для настройки звучания
(24 – 26, 29)
• 10 кнопок для выбора аудио/видео
компонентов (29, 30)
w Кнопка ANALOG/DIGITAL (15)
e Кнопка MUTING (9)
r Кнопки VOLUME +/– (9)
t • Функциональные кнопки RDS
(18, 19)
PTY SEARCH, PTY +/–, DISPLAY
• Функциональные кнопки аудио/
видео компонентов (29, 30)
DVD
VCR
TV SOUND
AUDIO/VIDEO CONTROL RECEIVER
MASTER VOLUME
CONTROL
DOWN
UP
CD
TAPE/CDR
SOURCE NAME
INPUT DIGITAL
INPUT ANALOG
SPEAKERS ON/OFF
DSP MODE
PHONES
SURROUND ON/OFF
FM/AM TUNING
STANDBY
FM/AM PRESET
FM MODE
MEMORY
INPUT ATT
FM/AM
