Подключение динамиков – Инструкция по эксплуатации JVC RX-6012RSL
Страница 7
4
CENTER
SPEAKER
REAR
SPEAKERS
RIGHT
LEFT
ANTENNA
AM
LOOP
FM 75
COAXIAL
AM
EXT
2
3
1

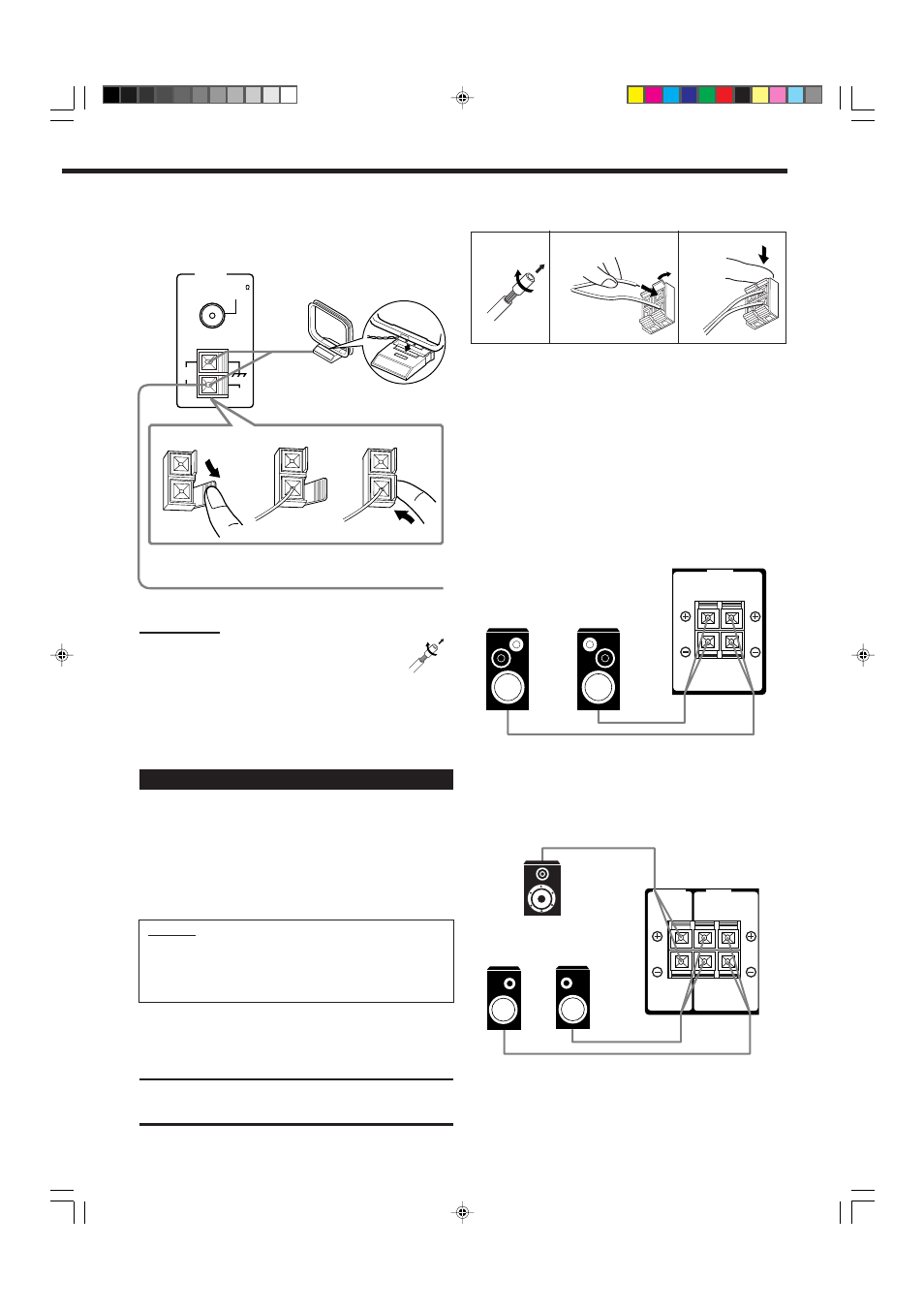

Для того, чтобы собрать контурную
антенну АМ (MW/LW), вставьте
выступы на антенне в отверстия на
основания.
Наружный провод с виниловым покрытием
(не входит в комплект)
Подключение AM (MW/LW) антенны
Поверните антенну в сторону наилучшего приема.
Примечания:
• Если провод контурной антенны АМ (MW/LW) имеет
виниловое покрытие, удалите это покрытие, скрутив
виниловую изоляцию так, как показано на рисунке.
• Проверьте, что провода антенн не касаются других
разъемов, соединительных шнуров и шнура питания, так как
это может значительно ухудшить качество приема.
• Если качество приема неудовлетворительное, вставьте в
разъем АМ ЕХТ провод с виниловым покрытием и вытяните
его горизонтально. (Контурную AM (MW/LW) антенну следует
оставить подключенной.)
Подключение динамиков
К данному аппарату можно подключить следующие динамики:
• Одну пару фронтальных динамиков для воспроизводства
обычного стерео звучания.
• Одну пару тыловых динамиков для обеспечения эффекта
объемного звучания.
• Один центральный динамик для усиления эффекта объемно-
го звучания (позволяет более четко и громко слышать голоса).
• Один сабвуфер для усиления басов.
ВАЖНО:
После подключения перечисленных выше динамиков для
обеспечения наил учшего качеств а эффект а DSP не обходимо
ввести с оотв ет ств ующую инф ормацию о динамиках в па-
мять а ппарат а. Более подробную инф ормацию см. на ст р. 12.
Подключите разъемы (+) и (–) на задней панели аппарата к
разъемам (+) и (–) на динамиках (за исключением сабвуфера).
Информацию по подключению сабвуфера см. на стр. 5.
ВНИМАНИЕ:
Используйте только те динамики, полное сопротивление которых
соответствует сопротивлению, указанному на разъемах динамиков
на задней панели аппарата.
1
2
3
Процедура подключения
1 Надрежьте, скрутите, а затем снимите
изоляцию с каждого сигнального кабеля
динамика (не входит в комплект).
2 Откройте разъем динамика и вставьте конец
шнура динамика в разъем.
3 Закройте разъем.
Подключение фронтальных динамиков
Подключите фронтальные динамики к разъемам FRONT
SPEAKERS.
Подключение тыловых и фронтальных
динамиков
Подключите тыловые динамики к разъемам REAR SPEAKERS, а
центральный динамик к разъему CENTER SPEAKER.
FRONT
SPEAKERS
RIGHT
LEFT
Правый
тыловой
динамик
Левый
тыловой
динамик
Центральный
динамик
Левый
динамик
Правый
динамик
Контурная антенна AM (MW/LW)
