К аудио выходу
Проигыватель
компакт-дисков
Кассетная дека или устройство записи компакт-дисков
Кассетная дека
Проигыватель компакт-дисков

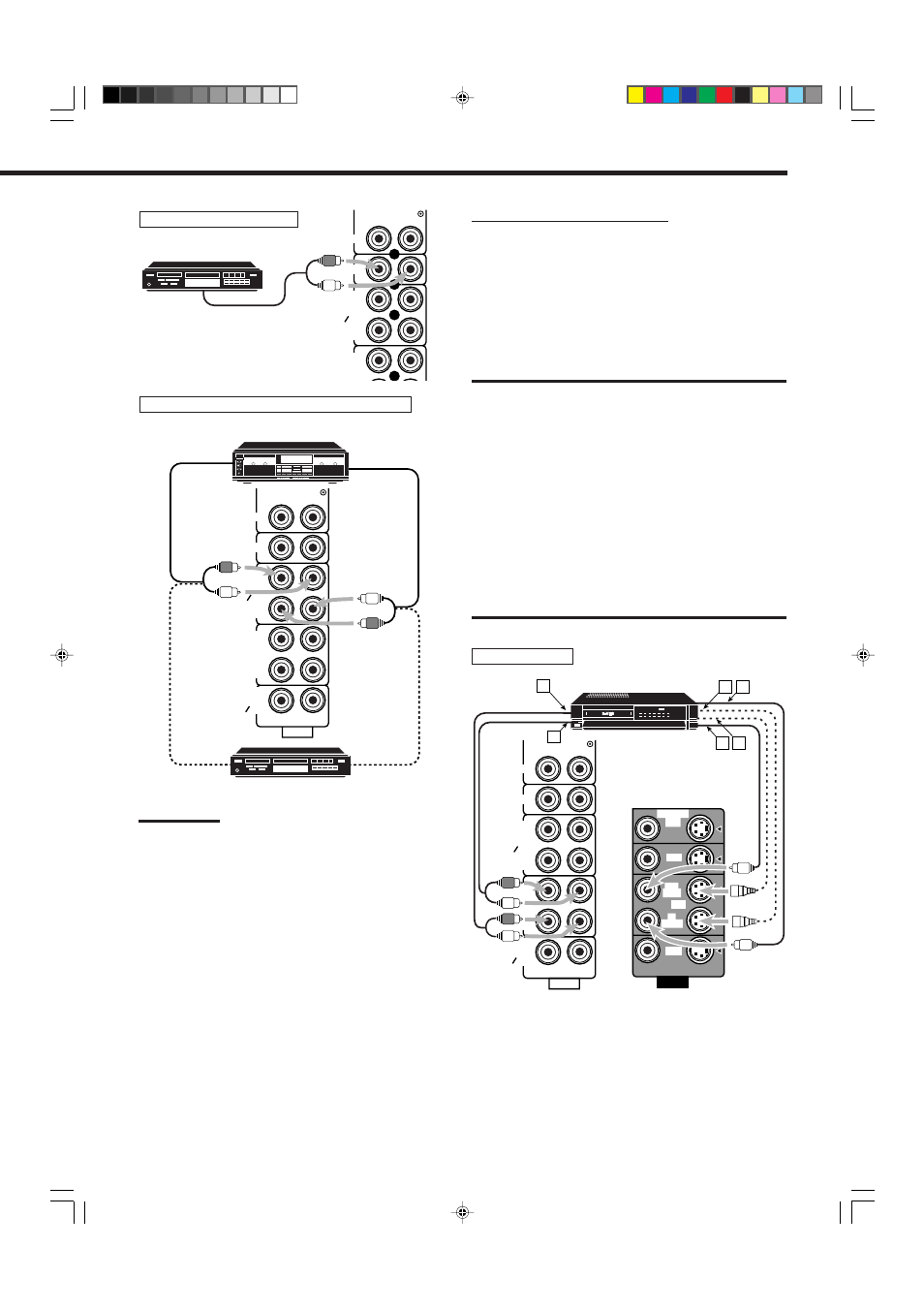

Подключение видео компонентов
Для подключения используются кабели со штырьковыми ште-
керами RCA (не входят в комплект).
Вставьте белый штекер в левый аудио разъем, красный штекер
в правый аудио разъем, а желтый штекер в видео разъем.
Если подключаемый компонент оборудован разъемами S-видео
(Y/C-разделение), подключайте их с помощью кабелей S-видео
(не входят в комплект поставки). При подключении видео ком-
понентов через входные/выходные разъемы S-видео качество
воспроизведения (или записи) значительно улучшается.
ВАЖНО:
В данном ресивере для подключения видео компонентов
имеются два типа входных/выходных разъемов – композитные
видео разъемы и разъемы S-видео.
При подключении нет необходимости использовать разъемы
обоих типов.
Однако, напоминаем, что видео сигналы с композитных вход-
ных видео разъемов выходят только через композитные вы-
ходные видео разъемы, а сигналы с входных разъемов S-видео
выходят соответственно только через выходные S-видео
разъемы.
Таким образом, если записывающий видео компонент и
воспроизводящий видео компонент подключаются к ресиверу
через различные видео терминалы, то записать изображение с
воспроизводящего компонента на записывающий будет нельзя.
Кроме того, если телевизор и воспроизводящий видео
компонент подключаются к ресиверу через различные видео
разъемы, на экране телевизора нельзя увидеть изображение
воспроизводящего компонента.
Видеомагнитофон
VCR
OUT
(REC)
TAPE
CDR
CD
PHONO
OUT
(REC)
IN
(PLAY)
К аудио входу
К аудио выходу
К аудио входу
К аудио выходу
Примечание:
К разъемам TAPE/CDR можно подключить как кассетную деку,
так и устройство записи компакт-дисков. При подключении к
разъемам TAPE/CDR устройства записи компакт-дисков
измените название источника, которое будет отображаться на
дисплее при выборе это компонента в качестве источника, на
“CDR”. Более подробную информацию см. на стр. 13.
Если аудио компонент оборудован разъемом COMPU LINK
Более подробную информацию по подключению таких компо-
нентов, а также по дистанционному управлению компонентами
с помощью системы COMPU LINK см. также на стр. 31.
Å К аудио выходу левого/правого канала
ı К аудио входу левого/правого канала
Ç К выходу S-видео
Î К композитному видео выходу
‰ К композитному видео входу
Ï К входу S-видео
