7
AUDIO
VIDEO
TV
SOUND
DBS
VCR
VCR
OUT
(REC)
OUT
(REC)
IN
(PLAY)
IN
(PLAY)
TAPE
CDR
CD
PHONO
OUT
(REC)
IN
(PLAY)
MONITOR
OUT
RIGHT
LEFT
DVD
DBS
Tелевизор и/или DBS тюнер
DVD проигрыватель

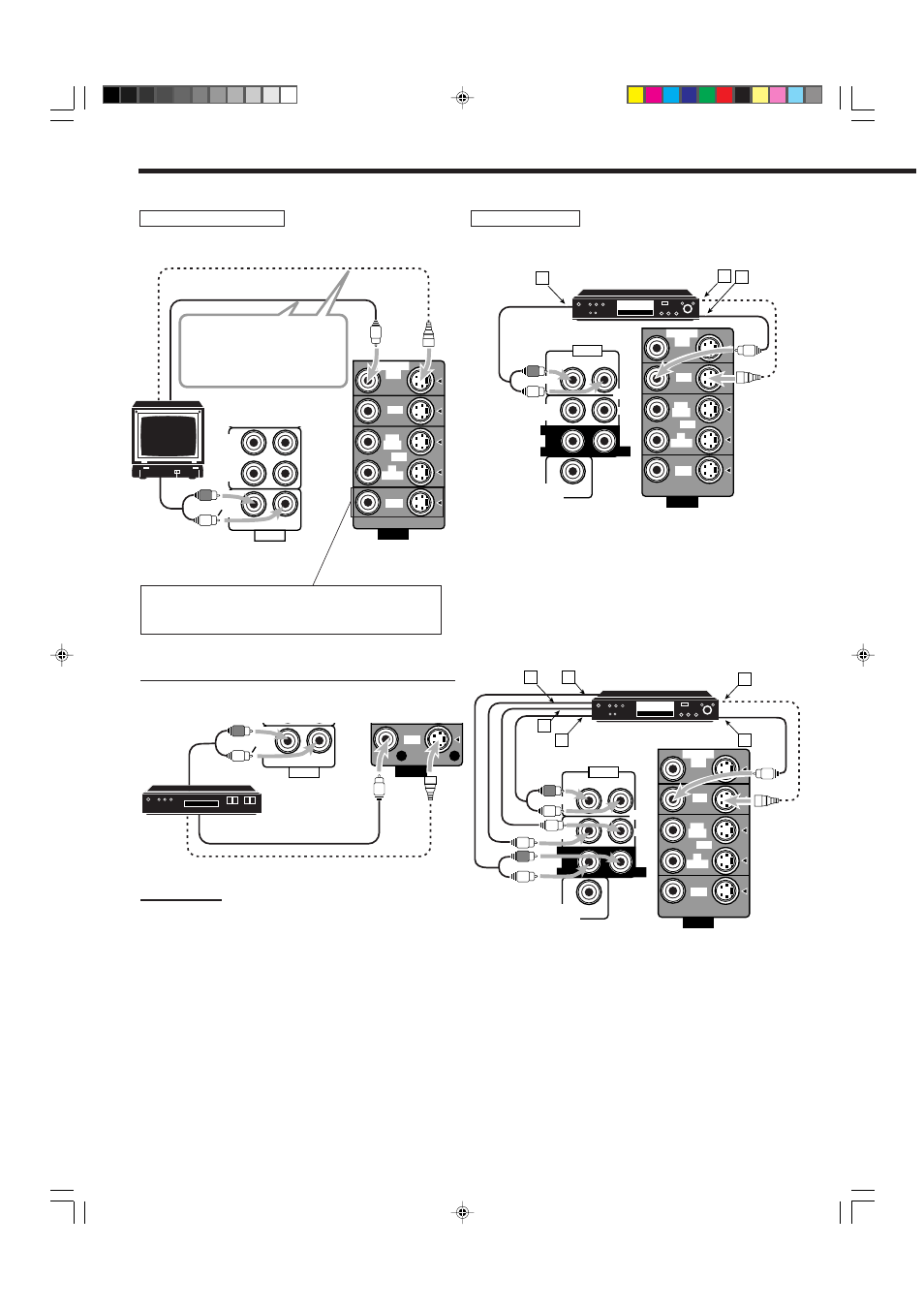

• При подключении DVD проигрывателя, оборудованного
выходными стерео разъемами:
DVD проигыватель
VIDEO
SUBWOOFER
OUT
VCR
OUT
(REC)
IN
(PLAY)
AUDIO
MONITOR
OUT
CENTER
FRONT
DVD
DVD
DBS
SUB
WOOFER
RIGHT
LEFT
RIGHT
REAR
LEFT
DVD
A
B C
Å К аудио выходу фронтального левого/правого канала
(или при необходимости к выходу смешанных аудио
каналов)
ı К выходу S-видео
Ç К композитному видео выходу
• При подключении DVD проигрывателя, оборудованного
аналоговыми дискретными выходными разъемами (для
воспроизведения формата 5,1 СН):
VIDEO
SUBWOOFER
OUT
VCR
OUT
(REC)
IN
(PLAY)
AUDIO
MONITOR
OUT
CENTER
FRONT
DVD
DVD
DBS
SUB
WOOFER
RIGHT
LEFT
RIGHT
REAR
LEFT
DVD
A
E
D
B
C
F
Å К аудио выходу центрального канала
ı К аудио выходу сабвуфера
Ç К выходу S-видео
Î К аудио выходу фронтального левого/правого канала
‰ К аудио выходу тылового левого/правого канала
Ï К композитному видео выходу
DVD проигрыватель
Телевизор
К композитному видео входу
К S-видео входу
К аудио
выходу
Для просмотра изображения,
воспроизводящегося на другом
подключенном видео компонен-
те, подключите телевизор к
разъему MONITOR OUT.
При подключении телевизора к разъемам AUDIO
(TV SOUND/DBS), НЕ подключайте видео выходы
телевизора к этим входным видео разъемам.
Примечание:
При подключении тюнера DBS к разъемам TV SOUND/DBS
измените название источника, которое будет отображаться на
дисплее при выборе источника, на “DBS”. Более подробную
информацию см. на стр. 13.
DBS тюнер
К S-видеo выходу
К композитному видео выходу
К аудио
выходу
AUDIO
VIDEO
TV
SOUND
DBS
VCR
VCR
IN
(PLAY)
IN
(PLAY)
RIGHT
LEFT
DBS
DBS
