4

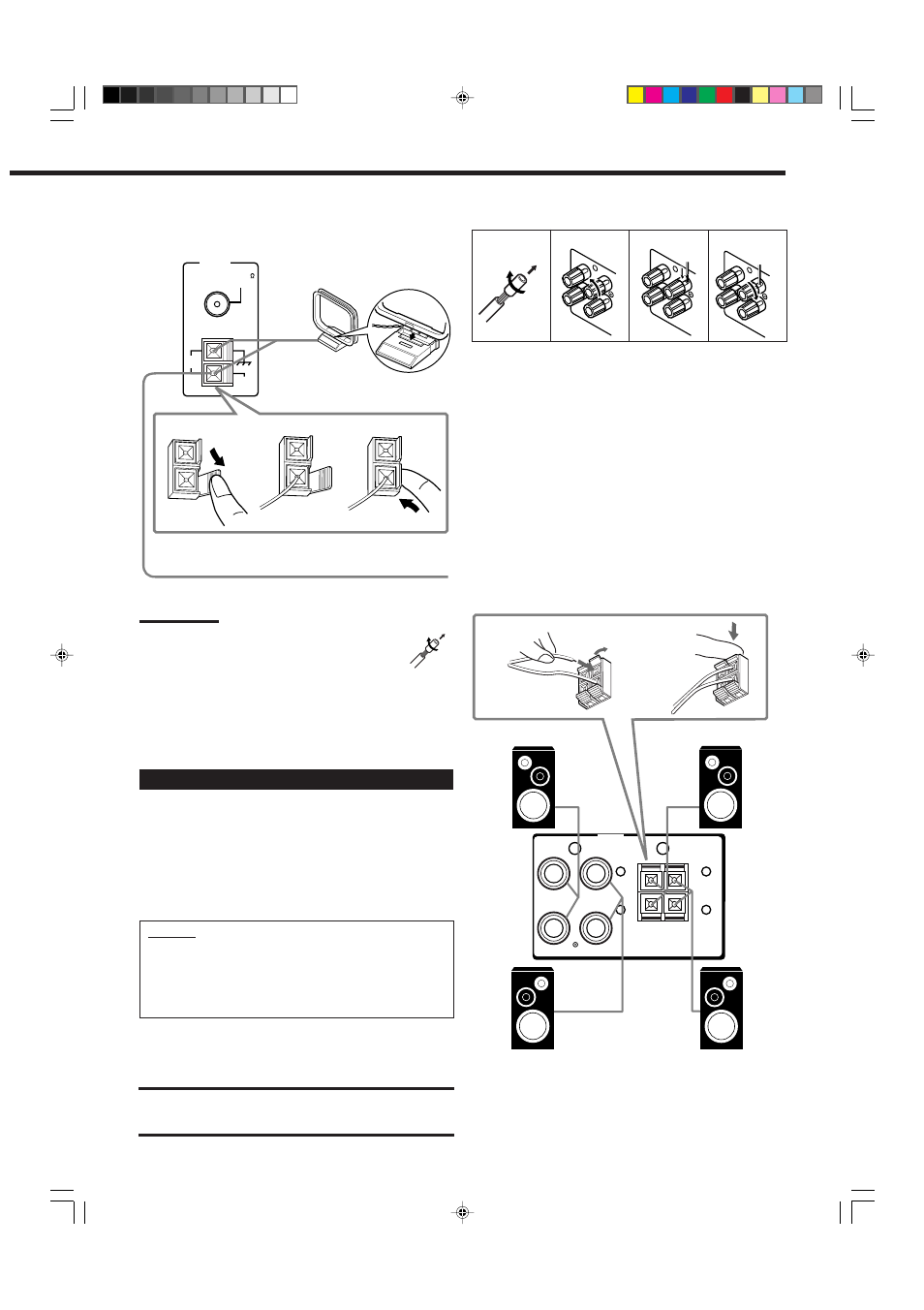

Процедура подключения
1 Надрежьте, скрутите, а затем снимите изоля-
цию с каждого сигнального кабеля динамика
(не входит в комплект).
2 Поверните ручку против часовой стрелки.
3 Вставьте шнур динамика в разъем.
4 Поверните ручку по часовой стрелке.
Подключение фронтальных динамиков
К данному ресиверу можно подключать две пары фронтальных
динамиков (одну к разъемам FRONT SPEAKERS 1 другую к
разъемам FRONT SPEAKERS 2).
Поверните антенну в сторону наилучшего приема.
Примечания:
• Если провод контурной антенны АМ (MW/LW) имеет
виниловое покрытие, удалите это покрытие, скрутив
виниловую изоляцию так, как показано на рисунке.
• Проверьте, что провода антенн не касаются других
разъемов, соединительных шнуров и шнура питания, так как
это может значительно ухудшить качество приема.
• Если качество приема неудовлетворительное, вставьте в
разъем АМ ЕХТ провод с виниловым покрытием и вытяните
его горизонтально. (Контурную АМ (MW/LW) антенну следует
оставить подключенной.)
Подключение динамиков
К данному аппарату можно подключить следующие динамики:
• Две пары фронтальных динамиков для воспроизводства
обычного стерео звучания.
• Одну пару тыловых динамиков для обеспечения эффекта
объемного звучания.
• Один центральный динамик для усиления эффекта объемно-
го звучания (позволяет более четко и громко слышать голоса).
• Один сабвуфер для усиления басов.
ВАЖНО:
После подключения перечисленных выше динамиков для
обеспечения наилучшего качества эффекта DSP необхо-
димо ввести соответствующую информацию о динами-
ках в память аппарата. Более подробную информацию см.
на стр. 14.
Подключите разъемы (+) и (–) на задней панели аппарата к
разъемам (+) и (–) на динамиках (за исключением сабвуфера).
Информацию по подключению сабвуфера смотрите на стр. 5.
2
1
3
4
Подключение AM (MW/LW) антенны
ANTENNA
AM
LOOP
FM 75
COAXIAL
AM
EXT
2
3
1
Контурная антенна
AM (MW/LW)
Для того, чтобы собрать контурную
антенну АМ (MW/LW), вставьте
выступы на антенне в отверстия на
основания.
RIGHT
1
RIGHT
1
RIGHT
1
ВНИМАНИЕ:
Используйте только те динамики, полное сопротивление
которых соответствует сопротивлению, указанному на разъемах
динамиков на задней панели аппарата.
Левый динамик
Правый динамик
Правый динамик
FRONT
SPEAKERS
1
FRONT
SPEAKERS
2
FRONT
SPEAKERS
RIGHT
LEFT
+
1
–
RIGHT
LEFT
2
+
–
1
2
Левый динамик
Наружный провод с виниловым покрытием
(не входит в комплект)
