Вид снизу
На приведенном далее рисунке представлен вид компьютера снизу.
Во избежание повреждений переворачивать компьютер можно только
с закрытым дисплеем.

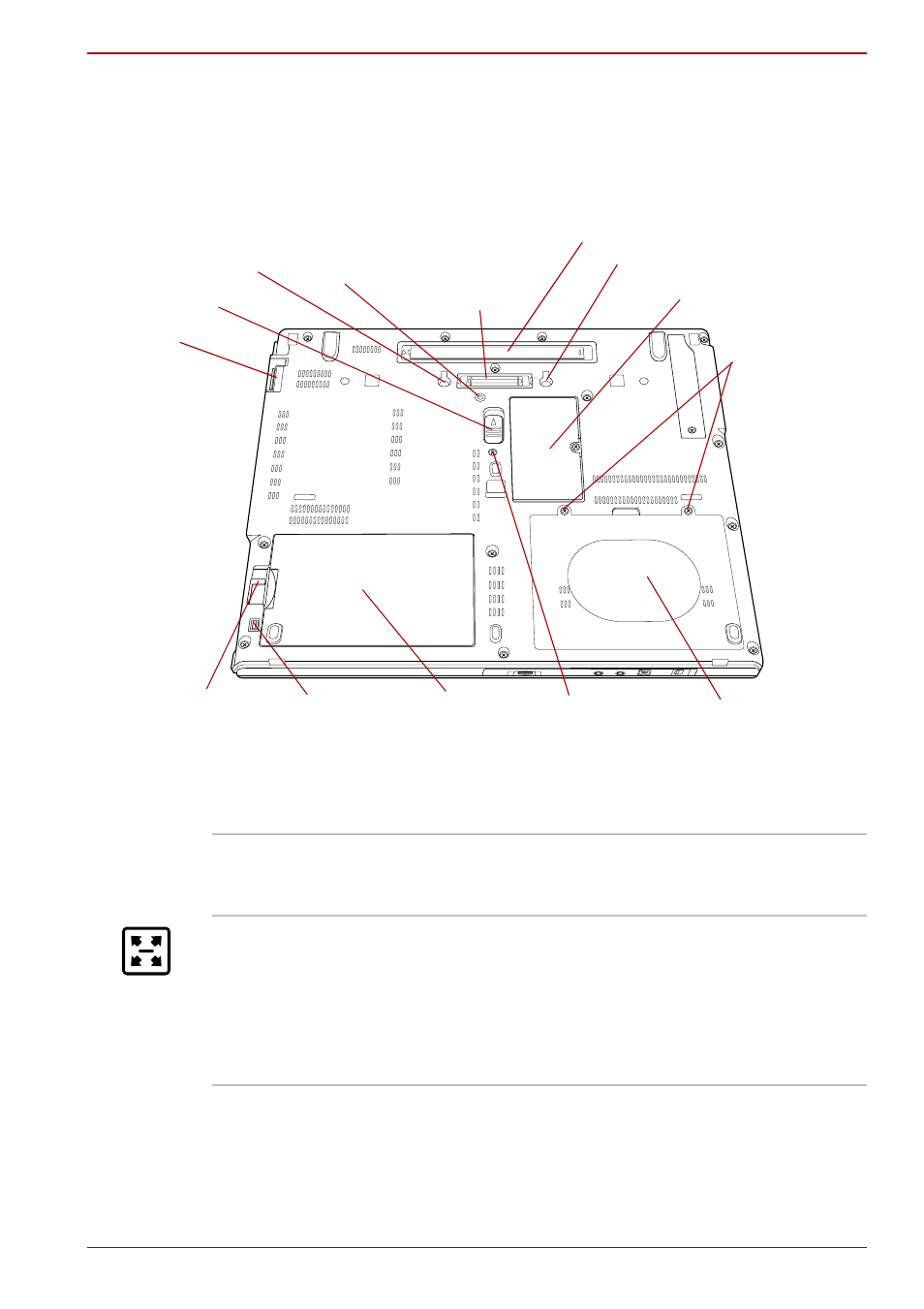

Рисунок 2-5 Вид компьютера снизу
Разъем для установки
модуля памяти
Защелка батарейного
источника питания
Замок
батарейного
источника
питания
Выемка
Стыковочный порт
Батарейный
источник
питания
Винты,
крепящие
крышку отсека
жесткого диска
Крышка отсека с
жестким диском
Отсек Slim Select
Запорный винт
отсека Ultra Slim
(в заблокированном
положении)
Защелка отсека
Ultra Slim
Выемка
Запасное перо
Запорный винт отсека Ultra
Slim (в разблокированном
положении)
Прорези В выемки компьютера входят скобы
репликатора портов TOSHIBA Express,
обеспечивая его надежное подключение.
Стыковочный порт Этот порт обеспечивает соединение с
дополнительным репликатором портов
TOSHIBA Express и секционной
дополнительной батареей, о которых
рассказывается в главе 3 Аппаратные
средства, утилиты и дополнительные
устройства .
