4-36 Руководство пользователя
PORTÉGÉ M750
Подключение адаптера II для установки жесткого диска в отсек
Ultra Slim
Чтобы подключить адаптер II для установки жесткого диска в отсек
Ultra Slim, выполните следующие действия:
1. Вставив адаптер II жесткого диска в компьютер, как показано ниже,
нажмите на модуль, пока защелка отсека Ultra Slim не закроется со
щелчком.
2. Заблокируйте запорный винт отсека Ultra Slim.
3. Если нужно зафиксировать адаптер II жесткого диска, поместите
стопорный винт отсека отсек Ultra Slim в отверстие,
соответствующее заблокированному положению.

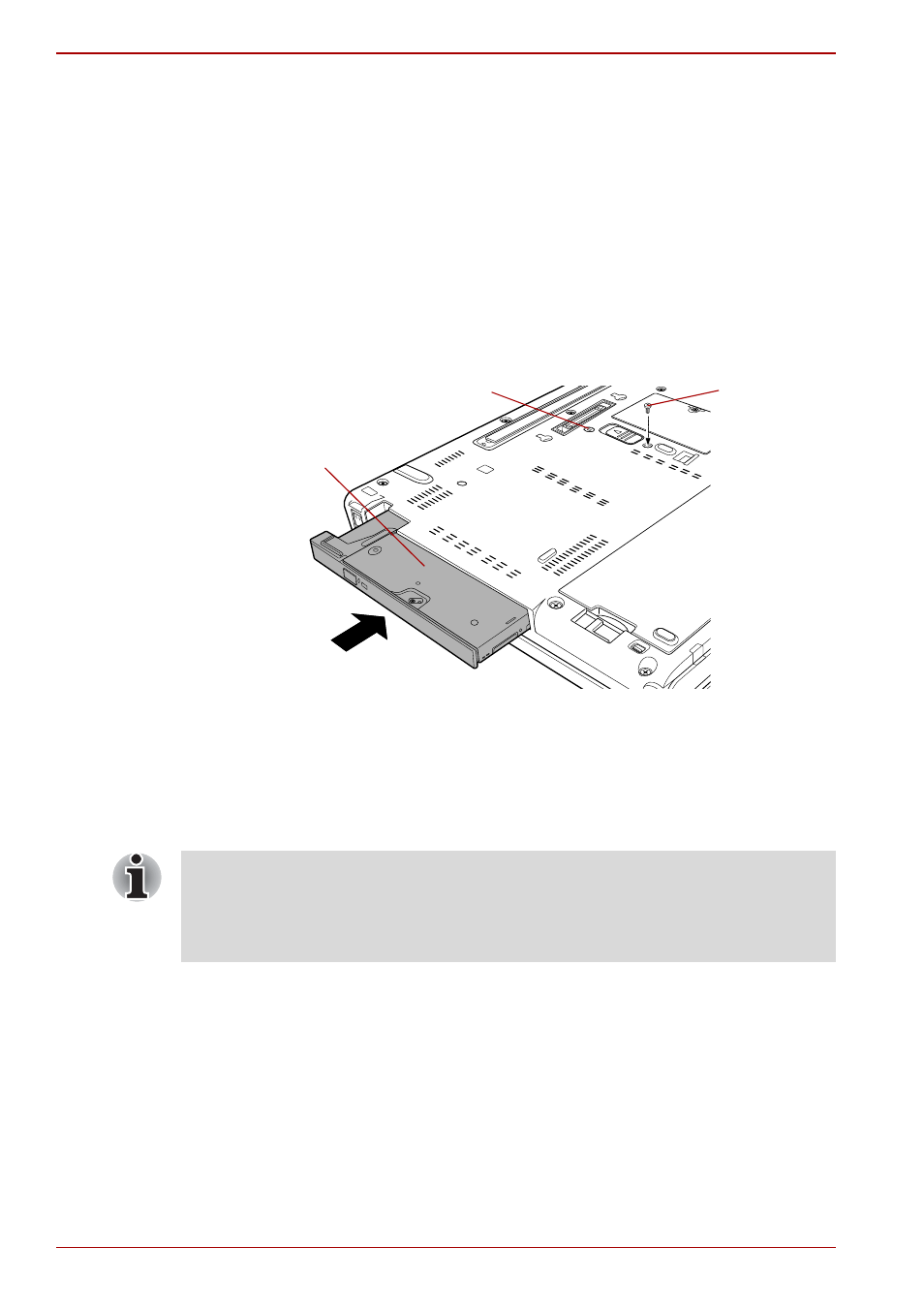

Рисунок 4-20 Установка адаптера II жесткого диска в отсек Ultra Slim
Футляр для отсека Ultra Slim
Модуль привода DVD Super Multi (Double Layer) II оборудован футляром
отсека Ultra Slim. В данном разделе рассказывается о том, как
установить и удалить модуль привода DVD Super Multi (Double Layer) II.
Адаптер жесткого диска
отсека Ultra Slim II
Запорный винт
(в заблокирова
нном
положении)
Отрытое положение
Отсоединив модуль привода DVD Super Multi (Double Layer) II от
компьютера, а также при его транспортировке, храните модуль
привода в футляре отсека Ultra Slim.
См. раздел
Футляр для отсека Ultra Slim этой главы.
