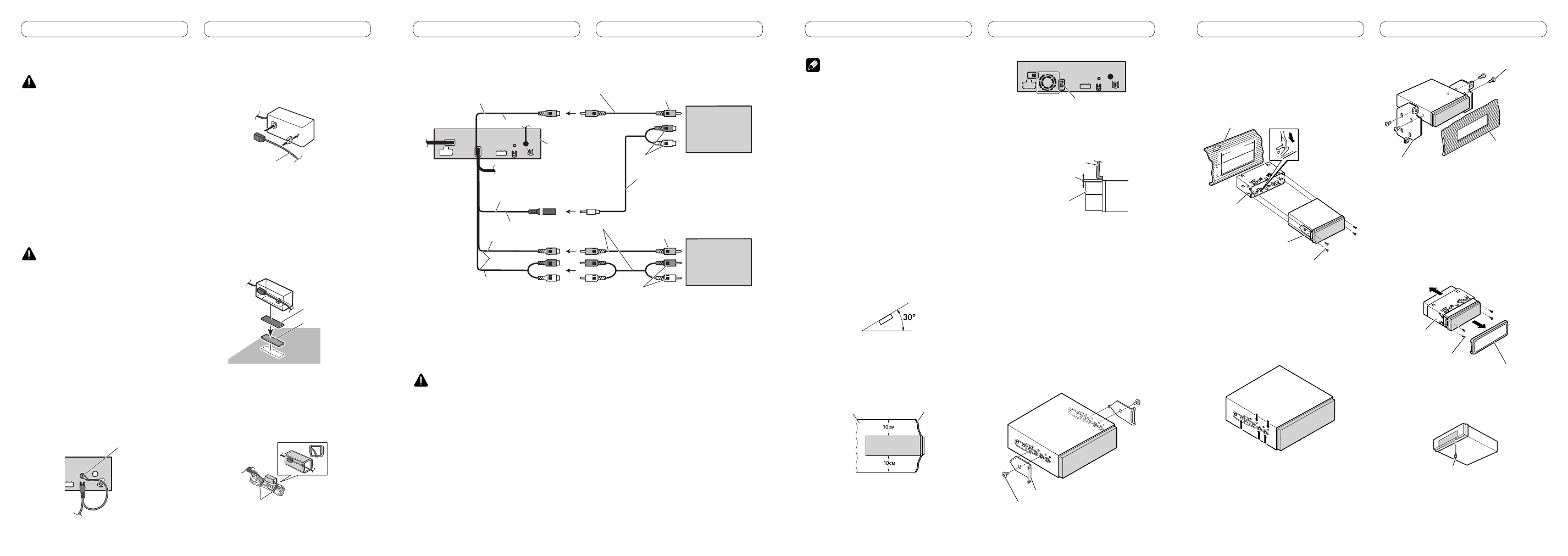

Примечание
• Проверьте все соединения и системы перед
окончательной установкой.
• Не используйте неразрешенные части.
Использование неразрешенных частей может
стать причиной неисправной работы.
• Проконсультируйтесь с вашим дилером, если
установка требует просверливания отверстий
или других модификаций вашего транспортного
средства.
• Не устанавливайте устройство там, где:
— оно может служить препятствием работы
транспортного средства.
— оно может стать причиной повреждения
пассажира в результате внезапной остановки.
• Не устанавливайте экран там, где он может (i)
помешать водительскому обзору, (ii) ухудшать
работу какой-нибудь системы управления
транспортного средства или приспособления
безопасности, включая воздушные подушки,
кнопки огней безопасности или (iii) снижать
возможность водителя безопасно управлять
транспортным средством.
• Полупроводниковый лазер будет поврежден,
если он перегреется. Устанавливайте данное
устройство вдали от горячих мест, таких как
рядом с выпуском нагревателя.
• Оптимальное изображение не получается,
когда устройство установлено под углом
меньше чем 30°.
• При установке, после подтверждения
подходящего рассеивания тепла при
использовании этого устройства, пожалуйста,
удостоверьтесь, что вы оставляете прострное
место позади адней панели и, пожалуйста,
сверните любые неприкрепленные кабели
так, чтобы они не смогли заблокировать
вентиляционное отверстие.
• Провода не должны закрывать зоны,
показанные на рисунке ниже. Это необходимо
для свободного рассеивания тепла,
излучаемого усилителями.
• Убедитесь, что вы оставили достаточный зазор
между приборной панелью и LCD панелью
данного устройства, так что панель LCD может
открываться и закрываться, не контактируя с
приборной панелью.
Оставленный зазор
LCD панель
Приборная панель
Переднее/Заднее крепление
по стандарту DIN
Крепление данного устройства можно выполнять
как “спереди” (стандартное переднее крепление
DIN), так и “сзади” (заднее крепление DIN с
использованием резьбовых отверстий для винтов,
расположенных по бокам рамы устройства).
Более подробная информация приведена ниже в
иллюстрированном описании методов установки.
• При установке используйте детали, имеющиеся
в продаже.
Переднее-крепление DIN
1. Выберите положение боковых
кронштейнов.
• Когда устанавливаете в ограниченном
пространстве, измените положение боковых
кронштейнов (маленький).
Винт с плоской головкой (5 мм × 6 мм)
Боковой кронштейн (маленький)
2. Установка устройства в приборной
панели.
Вставьте монтажный рукав в приборную
панель. Затем закрепите монтажный
рукав, используя отвертку, чтобы согнуть
металлические петли (90°) на место.
182
53
Приборная панель
Боковой кронштейн
Винт (2 мм × 3 мм)
Монтажный рукав
Заднее-крепление DIN
1. Определите подходящее положение,
когда отверстия на кронштейне
и боковой стороне устройства
совпадают.
• Когда устанавливаете в ограниченном
пространстве, используйте винтовые отверстия.
*1 Используйте только зажимной винт
(4 мм × 3 мм).
*1
*1
2. Затяните по два винта на каждой
стороне.
Используйте любые зажимные винты (4 мм
× 3 мм), зажимные винты (5 мм × 6 мм) или
винты с плоской головкой (5 мм × 6 мм), в
зависимости от формы винтовых отверстий
в кронштейне.
Винт
Приборная панель
или Консоль
Фабричный радиомонтажный
кронштейн
Демонтаж устройства
Потяните за верх и низ декоративного
кольца наружу, чтобы снять декоративное
кольцо. Затем ослабьте винты (2 мм × 3 мм),
чтобы снять монтажный рукав.
• При установке назад декоративного кольца,
после установки назад монтажного рукава,
вдавите декоративное кольцо в устройство,
пока оно не защелкнется. (Если декоративное
кольцо будет присоединено верхней стороной
вниз, то оно присоединено неправильно.)
Монтажный рукав
Декоративное кольцо
Винт (2 мм × 3 мм)
Закрепление передней панели
Если вы не планируете отсоединять переднюю
панель, то она может быть закреплена с
помощью поставляемого винта.
Винт
Установка Установка
Подключение внешнего видео компонента и дисплея
17 cм
13 cм
13 cм
Данное
устройство
Аудио вход
(AUDIO INPUT)
Видео вход (VIDEO INPUT)
Выход заднего монитора
(REAR MONITOR OUTPUT)
К видео-вводу
К видео-выходу
К аудио-выходам
Задний аудио выход
(REAR MONITOR OUTPUT(AUDIO))
К аудио входу
Кабели RCA (продаются отдельно)
Кабели RCA (продаются отдельно)
Дисплей с
входными
разъемами типа
RCA (продается
отдельно)
Внешний видео
компонент
(продается
отдельно)
Кабель с мини штекером
(продается отдельно)
• В случае подключения внешнего видео компонента, необходимо выбрать пункт AV Input в System Menu.
Использование дисплея, подключенного к видео-выходу
Задний видеовыход и задний аудиовыход этого изделия предназначены для подсоединения
дисплея, позволяющего пассажирам, находящимся на задних сидениях, смотреть DVD и т.п.
ВНИМАНИЕ
Никогда не устанавливайте дисплей в месте, где он виден водителю во время движения.
Подключение устройств
Оставить просторное
место
Пeрeдняя панель
Не закрывайте эту область.
Подсоединение и монтаж соединительной коробки оптического кабеля
ВНИМАНИЕ
• Избегайте установки соединительной
коробки оптического кабеля в местах,
где работа безопасных устройств, таких
как аварийные воздушные подушки,
предотвращается данным устройством.
Иначе, есть опасность фатального
несчастного случая.
• Избегайте устанавливать соединительную
коробку оптического кабеля в местах,
где она может мешать работе тормоза.
Иначе, это может привести к дорожному
происшествию.
• Надежно зафиксируйте соединительную
коробку оптического кабеля с крючковым
и петельным зажимами и замковой связью.
Если устройство ослаблено, это нарушает
стабильность движения, что может
привести к дорожному происшествию.
ПРЕДУПРЕЖДЕНИЕ
• Монтируйте данное устройство, используя
только поставляемые с ним детали. Если
используются другие детали, данное
устройство может быть повреждено или может
демонтироваться самостоятельно, что приведет
к аварии или другим проблемам.
• Не устанавливайте данное устройство вблизи
двери, где вероятней всего, дождевая вода
будет заливаться в устройство. Попадание
воды в устройство может стать причиной
задымления или пожара.
Соединение оптического кабеля
1. Подсоединение оптического кабеля
и провода заземления к главному
устройству.
Подсоедините оптический кабель так,
чтобы он не выдавался из главного
устройства как показано на иллюстрации.
Прикрепите земляной провод к выступу на
задней стороне главного устройства.
Винт
2. Подсоедините оптический кабель
к соединительной коробке
оптического кабеля.
Оптический кабель
Монтаж соединительной
коробки оптического кабеля
• Когда монтируете соединительную
коробку оптического кабеля с
помощью крючкового и петельного
зажима.
Установите соединительную коробку
оптического кабеля, используя крючковой
и петельный зажим, на просторное место
консольной коробки.
Крючковой зажим
Петельный зажим
• Когда монтируете соединительную
коробку оптического кабеля с
замковой связью.
Оберните оптический кабель и соединительную
коробку защитной лентой и скрепите со
шнуром питания, используя замковую связь.
Оберните защитной лентой
Скрепите замковой связью
