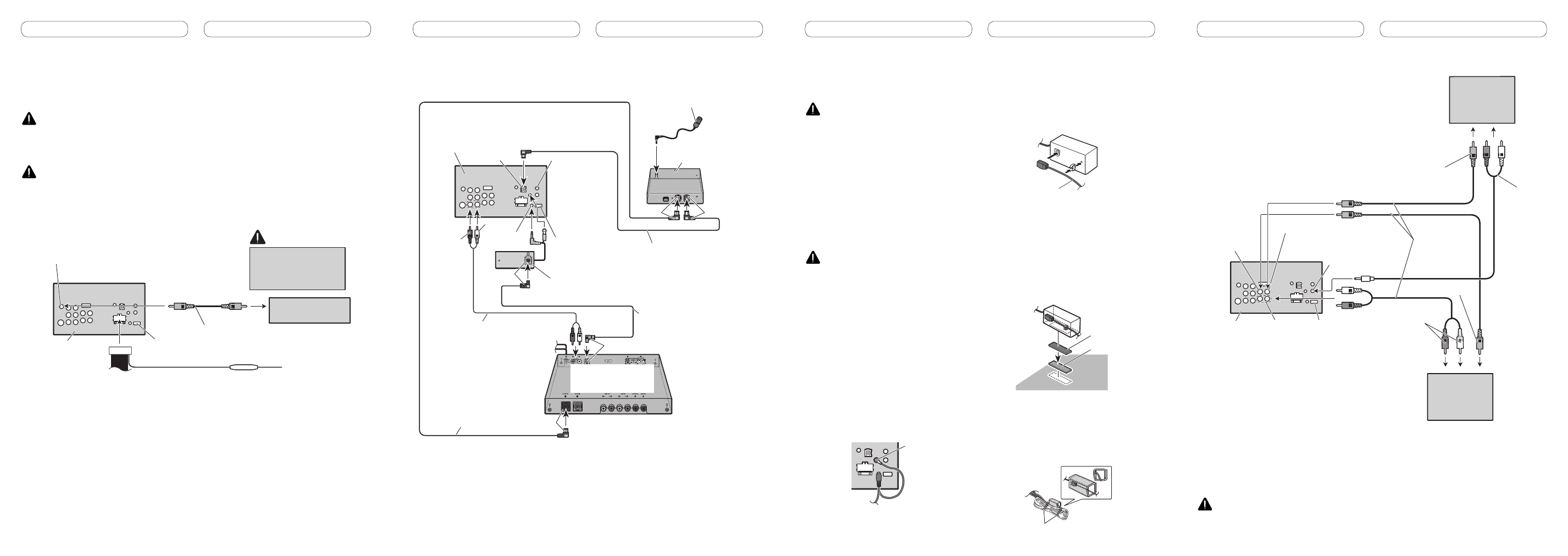

Подключение камеры заднего обзора

Когда данное устройство используется с камерой заднего обзора, можно автоматически

переключить от видео к изображению заднего обзора, когда рычаг переключения коробки

передач переключен в положение REVERSE (R).

ВНИМАНИЕ

ИСПОЛЬЗУЙТЕ ЭТОТ ВХОД ТОЛЬКО ДЛЯ КАМЕРЫ ЗАДНЕГО ОБЗОРА С ОБРАТНЫМ ИЛИ

ЗЕРКАЛЬНЫМ ИЗОБРАЖЕНИЕМ. ИСПОЛЬЗОВАНИЕ ЕГО НЕ ПО НАЗНАЧЕНИЮ МОЖЕТ ПРИВЕСТИ К

ТРАВМАМ ИЛИ ПОЛОМКЕ.

ПРЕДУПРЕЖДЕНИЕ

• На экране может появиться перевернутое изображение.

• Функция камеры заднего обзора используется как помощь для парковки задним ходом.

Не используйте эту функцию в развлекательных целях.

• Объекты в камере заднего обзора могут казаться ближе или более отдаленными, чем они

есть фактически.

К видео выходу

Камера заднего обзора
(продается отдельно)

Вход камеры заднего обзора (R.C IN)

Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода,
используйте тот, на котором изменяется напряжение при
переключении рычага коробки передач в положение REVERSE (R)
(Задний ход). Такое подключение позволяет устройству
воспринимать, в каком направлении движется автомобиль: назад
или вперед.

Используйте камеру,

которая выдает

зеркально перевернутое

изображение.

ПРЕДУПРЕЖДЕНИЕ

Резистор предохранителя

Данное устройство

RCA кабель (продается отдельно)

(только AVH-P4200DVD)

• Необходимо правильно установить Camera Polarity в System, когда подсоединяете камеру заднего обзора.

Подключение многоканального процессора

Кабель IP-BUS (поставляется с
многоканальным процессором)

Кабель RCA (поставляется с
многоканальным процессором)

Оптический кабель
(поставляется с
многоканальным
процессором)

(только AVH-P4200DVD)

IP-BUS кабель
(поставляется с адаптером Bluetooth)

Черный

Bluetooth адаптер
(например CD-BTB200)
(продается отдельно)
(только AVH-P4200DVD)

Микрофон для дозвона
«свободные руки»
(поставляется с адаптером Bluetooth)

Черный

Оптический
выход

Соединительная коробка оптического кабеля
(поставляется с многоканальным процессором)

К SWL

К SWR

Голубой

Голубой

Многоканальный процессор
(DEQ-P6600)
(продается отдельно)

Данное
устройство

Разъем для
подключения
IP-BUS

Черный

Монтажный
дистанционный ввод
Может быть
подключен жестко-
смонтированный
адаптер
дистанционного
управления
(продается отдельно).

Подсоединение и монтаж соединительной коробки

оптического кабеля

ВНИМАНИЕ

• Избегайте установки соединительной коробки

оптического кабеля в местах, где работа

безопасных устройств, таких как аварийные

воздушные подушки, предотвращается

данным устройством. Иначе, есть опасность

фатального несчастного случая.

• Избегайте устанавливать соединительную

коробку оптического кабеля в местах, где

она может мешать работе тормоза. Иначе, это

может привести к дорожному происшествию.

• Надежно зафиксируйте соединительную

коробку оптического кабеля с крючковым

и петельным зажимами и замковой связью.

Если устройство ослаблено, это нарушает

стабильность движения, что может привести к

дорожному происшествию.

ПРЕДУПРЕЖДЕНИЕ

• Монтируйте данное устройство, используя только

поставляемые с ним детали. Если используются

другие детали, данное устройство может быть

повреждено или может демонтироваться

самостоятельно, что приведет к аварии или другим

проблемам.

• Не устанавливайте данное устройство вблизи

двери, где вероятней всего, дождевая вода будет

заливаться в устройство. Попадание воды в

устройство может стать причиной задымления или

пожара.

Соединение оптического кабеля

1. Подсоединение оптического кабеля

и провода заземления к главному

устройству.

Подсоедините оптический кабель так, чтобы

он не выдавался из главного устройства

как показано на иллюстрации. Прикрепите

земляной провод к выступу на задней

стороне главного устройства.

Винт

2. Подсоедините оптический кабель

к соединительной коробке

оптического кабеля.

Оптический кабель

Монтаж соединительной

коробки оптического кабеля

• Когда монтируете соединительную

коробку оптического кабеля с

помощью крючкового и петельного

зажима.

Установите соединительную коробку

оптического кабеля, используя крючковой

и петельный зажим, на просторное место

консольной коробки.

Крючковой зажим

Петельный зажим

• Когда монтируете соединительную

коробку оптического кабеля с

замковой связью.

Оберните оптический кабель и соединительную

коробку защитной лентой и скрепите со

шнуром питания, используя замковую связь.

Оберните защитной лентой

Скрепите замковой связью

Подключение внешнего видео компонента и дисплея

Внешний видео
компонент
(продается
отдельно)

Аудио вход
(L IN, R IN)

Дисплей с
входными
разъемами типа
RCA (продается
отдельно)

К видео-вводу

К видео-выходу

К аудио-выходам

К аудио входу

Данное
устройство

Кабель с мини штекером
(продается отдельно)

Кабели RCA
(продаются отдельно)

(только AVH-P4200DVD)

Задний аудио выход
(REAR AUDIO OUT)

Выход заднего монитора (V OUT)

Видео вход (V IN)

• В случае подключения внешнего видео компонента, необходимо выбрать пункт AV Input в System.

Использование дисплея, подключенного к видео-выходу

Задний видеовыход и задний аудиовыход этого изделия предназначены для подсоединения

дисплея, позволяющего пассажирам, находящимся на задних сидениях, смотреть DVD и т.п.

ВНИМАНИЕ

Никогда не устанавливайте дисплей в месте, где он виден водителю во время движения.
