3 Поверните M.C., чтобы отобразить
DEMO OFF, затем нажмите.
4 Поверните M.C. для выбора YES.
5 Нажмите M.C. для выбора.
Соединения
Важно
! При установке данного устройства в авто-
мобиле, в котором отсутствует положение
ключа зажигания АСС, красный кабель
должен быть подключен к клемме, кото-
рая определяет рабочее положение
ключа зажигания; в противном случае
может возникнуть утечка тока аккумуля-
торной батареи.

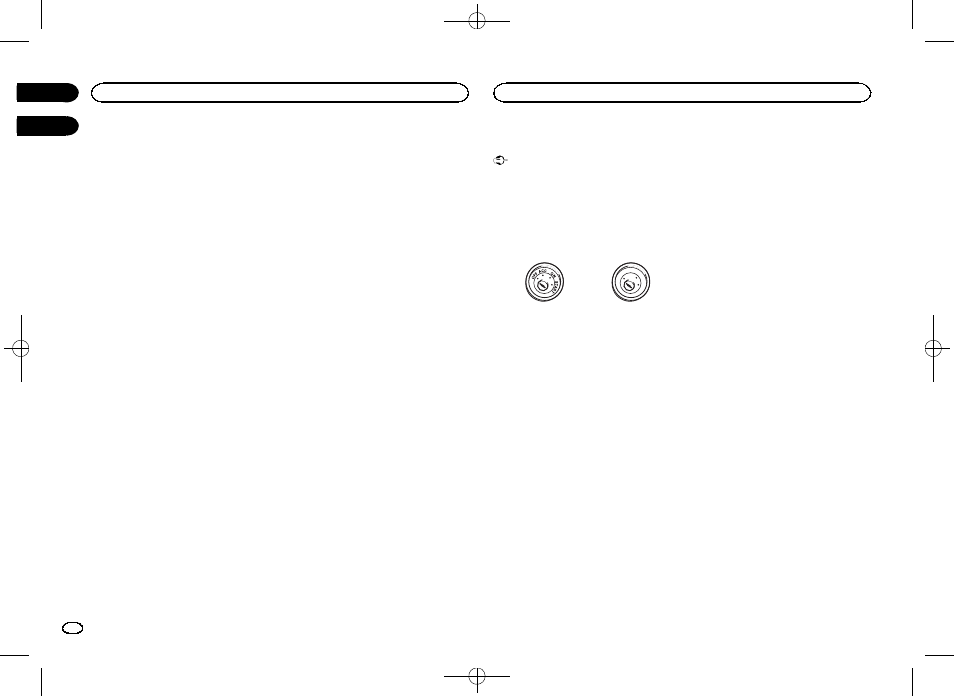

ON
S T A R T
O FF
Положение ACC Положение ACC от-
сутствует
! Эксплуатация данного устройства в усло-
виях, отличных от описанных ниже, может
привести к пожару или сбою в работе ус-
тройства.
— Транспортные средства с 12-вольтовым
аккумулятором и заземлением отрица-
тельного полюса.
— Громкоговорители с 50 Вт (выходная мощ-
ность) и от 4 W до 8 W (сопротивление).
! Во избежание короткого замыкания, пере-
грева или неисправностей обязательно
соблюдайте следующие указания.
— Перед установкой отсоедините отрица-
тельную клемму аккумулятора.
— Закрепите провода при помощи зажимов
или изоляционной ленты. Для защиты
проводки заизолируйте провода в местах
их соприкосновения с металлическими де-
талями.
— Разместите все кабели в удалении от под-
вижных деталей, таких как рычаг пере-
ключения передач и направляющие
сидений.
— Разместите все кабели в удалении от на-
гревающихся деталей, таких как решетка
обогревателя.
— Запрещается подключать желтый провод
дисплея к аккумуляторной батарее авто-
мобиля через сверленое отверстие в отсе-
ке двигателя.
— Изолируйте концы всех не подсоединен-
ных кабелей изоляционной лентой.
— Не укорачивайте кабели.
— Никогда не срезайте изоляцию со шнура
питания данного устройства с целью пода-
чи питания на другое устройство. Допусти-
мая нагрузка кабеля по току ограничена.
— Используйте предохранитель с указанны-
ми параметрами.
— Запрещается напрямую заземлять отри-
цательный вывод громкоговорителя.
— Запрещается связывать вместе отрица-
тельные кабели нескольких громкоговори-
телей.
! При включении питания устройства упра-
вляющий сигнал подается через сине-
белый провод. Подключите этот провод к
клемме пульта управления внешнего уси-
лителя мощности или клемме реле упра-
вления антенны с электроприводом
(
макс. 300 мА 12 В постоянного тока).
Если автомобиль оборудован встроенной
в оконное стекло антенной, подсоедините
провод к клемме питания усилителя ан-
тенны.
! Запрещается подсоединять сине-белый
кабель к клемме питания внешнего усили-
теля мощности. Также запрещается под-
соединять данный провод к клемме
питания антенны с электроприводом. В
противном случае может возникнуть утеч-
ка тока аккумуляторной батареи или иная
неисправность.
Использование данного устройства
