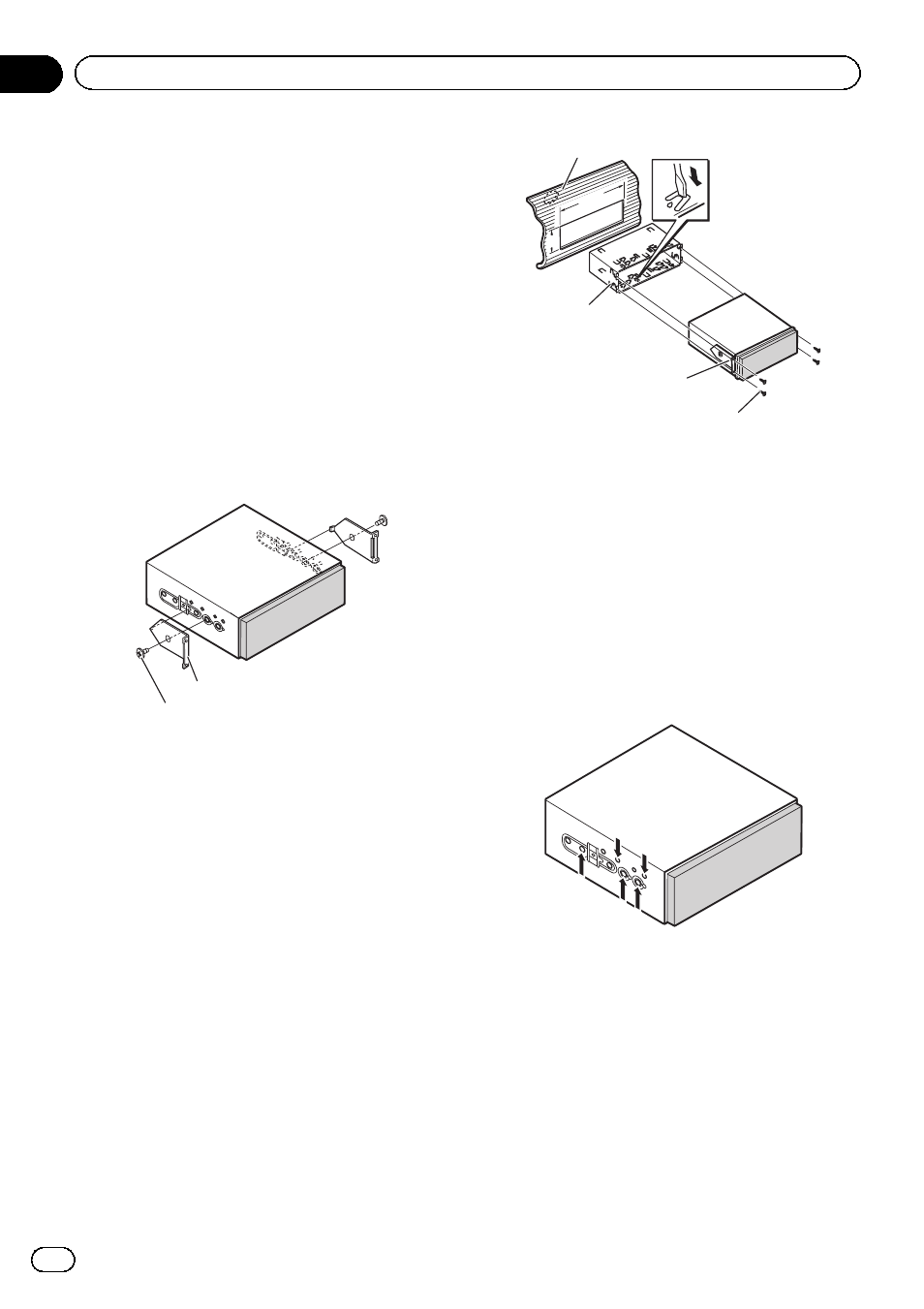

Переднее/заднее крепление
стандарта DIN
Для данного изделия предусмотрена воз-
можность установки с помощью переднего
или заднего крепления.
При установке используйте детали, имею-
щиеся в продаже.
Переднее крепление стандарта DIN
1
Определите положение боковых
скоб.
При установке в недостаточно глубоком
гнезде измените положение боковых скоб
(
малых).
2
1
1 Боковая скоба (малая)
2 Винтыс плоскими головками
(5
мм × 6 мм)
2
Установите устройство на прибор-
ную панель.
Вставьте монтажную обойму в переднюю
панель. Затем закрепите обойму, подогнув
с помощью отвертки металлические языч-
ки (90°).
182
53
1
3
4
2
1 Приборная панель
2 Монтажная обойма
3 Боковая скоба
4 Винт (2 мм × 3 мм)
Заднее крепление стандарта DIN
1
Совместите отверстия на кронштей-
не и боковых панелях устройства.
При установке в недостаточно глубоком
гнезде используйте следующие резьбовые
отверстия.
1
1
1 Используйте только финты-фиксаторы
(4
мм × 3 мм).
2
Затяните по два винта с каждой сто-
роны.
Используйте винты-фиксаторы (4 мм × 3
мм), винты-фиксаторы (5 мм × 6 мм), либо
винтыс плоскими головками (5 мм × 9 мм),
в зависимости от формыотверстий под
винтыкронштейна.
Ru
64
Раздел
12 Установка
